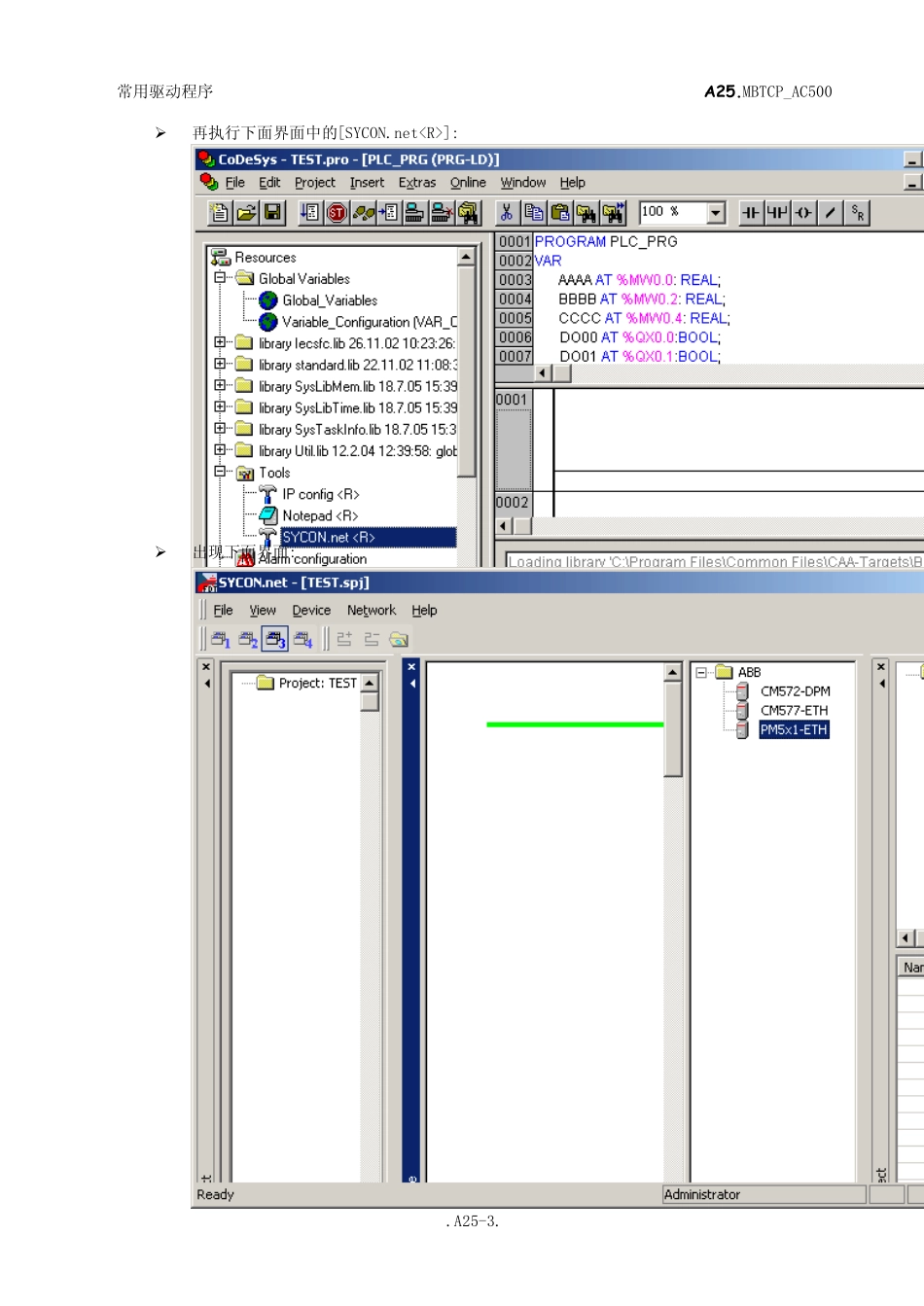

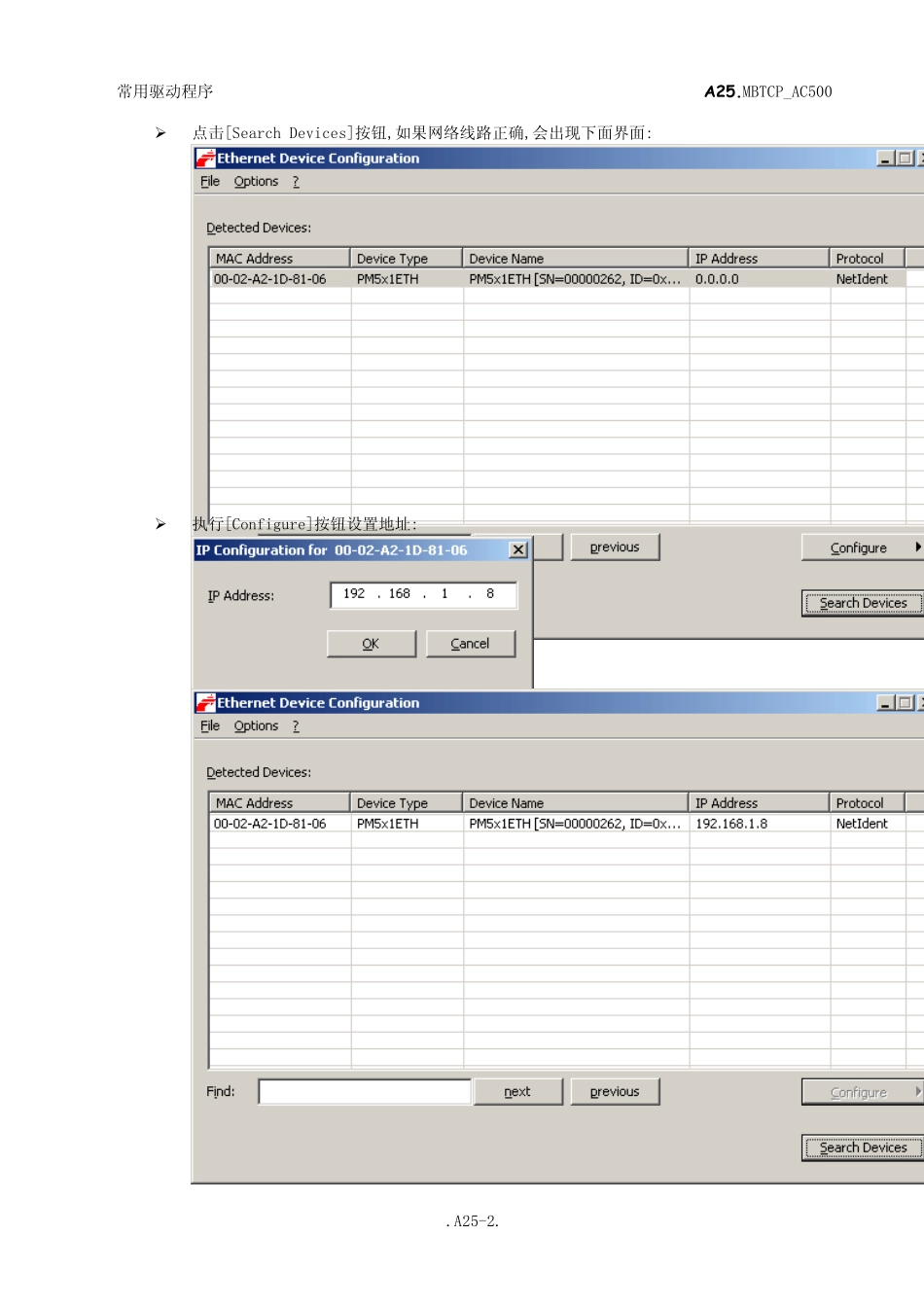

常用驱动程序 A25.MBTCP_AC500 .A25-1. A25.MB_AC500 驱动程序 支持ABB 的AC500 系列PLC 的以太网通讯; 设置PLC 以太网. 安装PS501 和SYCON.NET 软件。 打开 AC500 编程软件CoDeSys: 执行[IP config]配置PLCIP 地址,出现下面界面: 常用驱动程序 A25.MBTCP_AC500 .A25-2. 点击[Search Devices]按钮,如果网络线路正确,会出现下面界面: 执行[Configure]按钮设置地址: 常用驱动程序 A25.MBTCP_AC500 .A25-3. 再执行下面界面中的[SYCON.net]: 出现下面界面: 常用驱动程序 A25.MBTCP_AC500 .A25-4. 选中PM5x1-ETH 拖到左边绿线上,变为以下界面: 双击蓝框部分,出现下面界面: 常用驱动程序 A25.MBTCP_AC500 .A25-5. 选中[Device],点击[Select]按钮,出现以下界面: 点击[Gateway Configuration]按钮,出现下面界面: 选择要传送配置的方式,可选串口或以太网方式: 常用驱动程序 A25.MBTCP_AC500 .A25-6. 确定后回到下面界面: 点击[Connect]按钮,开始连接通讯设备: 选择出现的 PM5x1ETH 设备; 执行 OK,进行确认 在下面界面中选中[IP_SETUP]设置要通讯设备的以太网 IP 地址和掩码: 常用驱动程序 A25.MBTCP_AC500 .A25-7. 在下面界面中选中[OMB_SETUP]设置最多允许连接的数量: 在[Device]菜单下执行[Connect]操作: 连接成功后在[Device]菜单下执行[Download]操作; 常用驱动程序 A25.MBTCP_AC500 .A25-8. 安装驱动程序: 定义设备号: 各种数据类型的在每个设备号中的最大数据长度: 数据类型 数据长度 单位 %MB 1024 字节 %MW 512 字 %MD 256 双字 常用驱动程序 A25.MBTCP_AC500 .A25-9. 应选用的处理方式: 数据类型 数值类型 处理方式 字节 y=x 整数 y=I2(x2,x1)、y=UI2(x2,x1) 双整数 y=I4(x4,x3,x2,x1)、y=UI4(x4,x3,x2,x1) %MB 浮点数 y=R4(x4,x3,x2,x1) 整数 y=I2(xh,xl)、y=UI2(xh,xl) 双整数 y=I4(x22,x21,x12,x11)、y=UI4(x22,x21,x12,x11) %MW 浮点数 y=R4(x22,x21,x12,x11) 双整数 y=I4(x(4,3,2,1))、y=UI4(x(4,3,2,1)) %MD 浮点数 y=R4(x(4,3,2,1))
