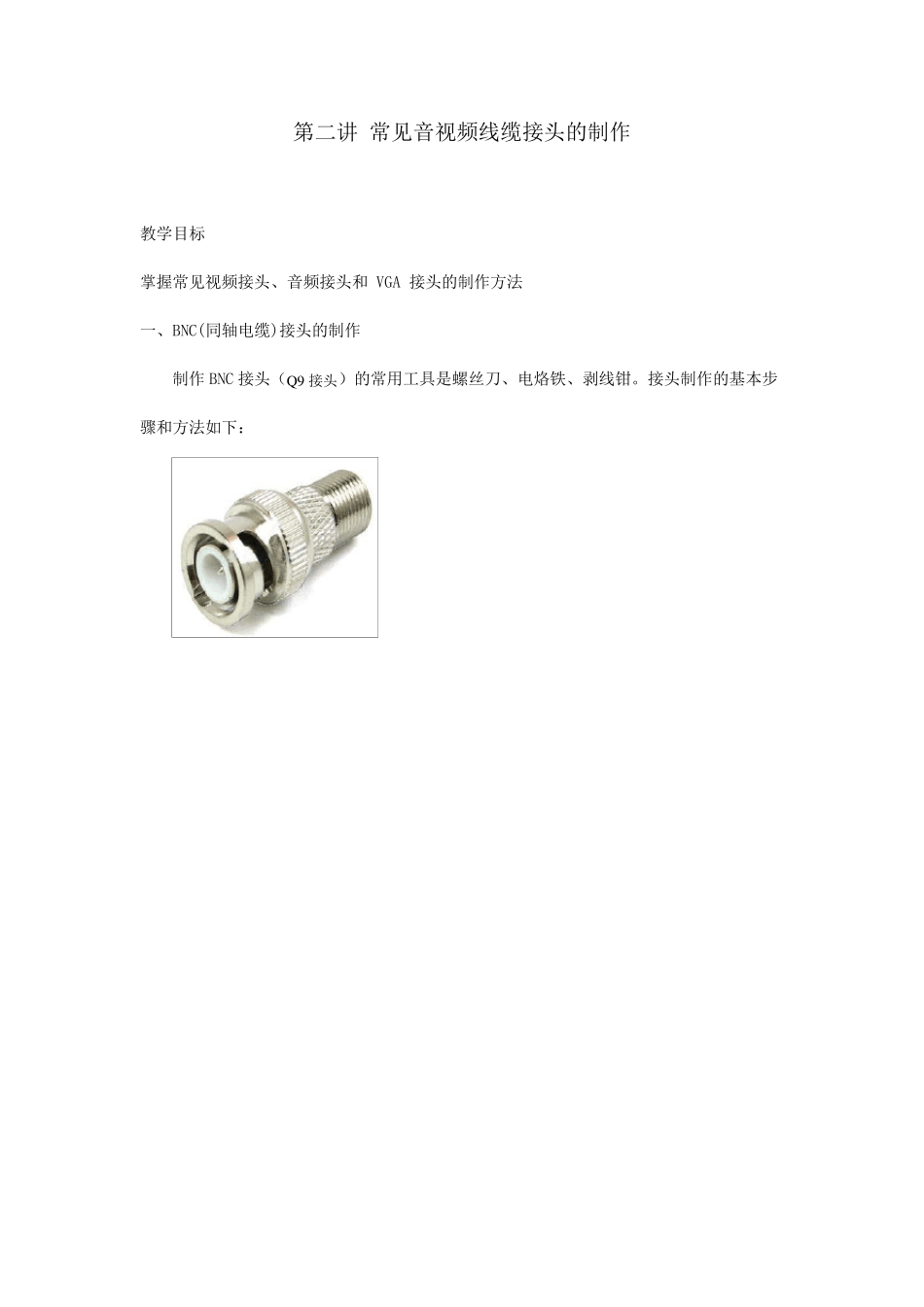

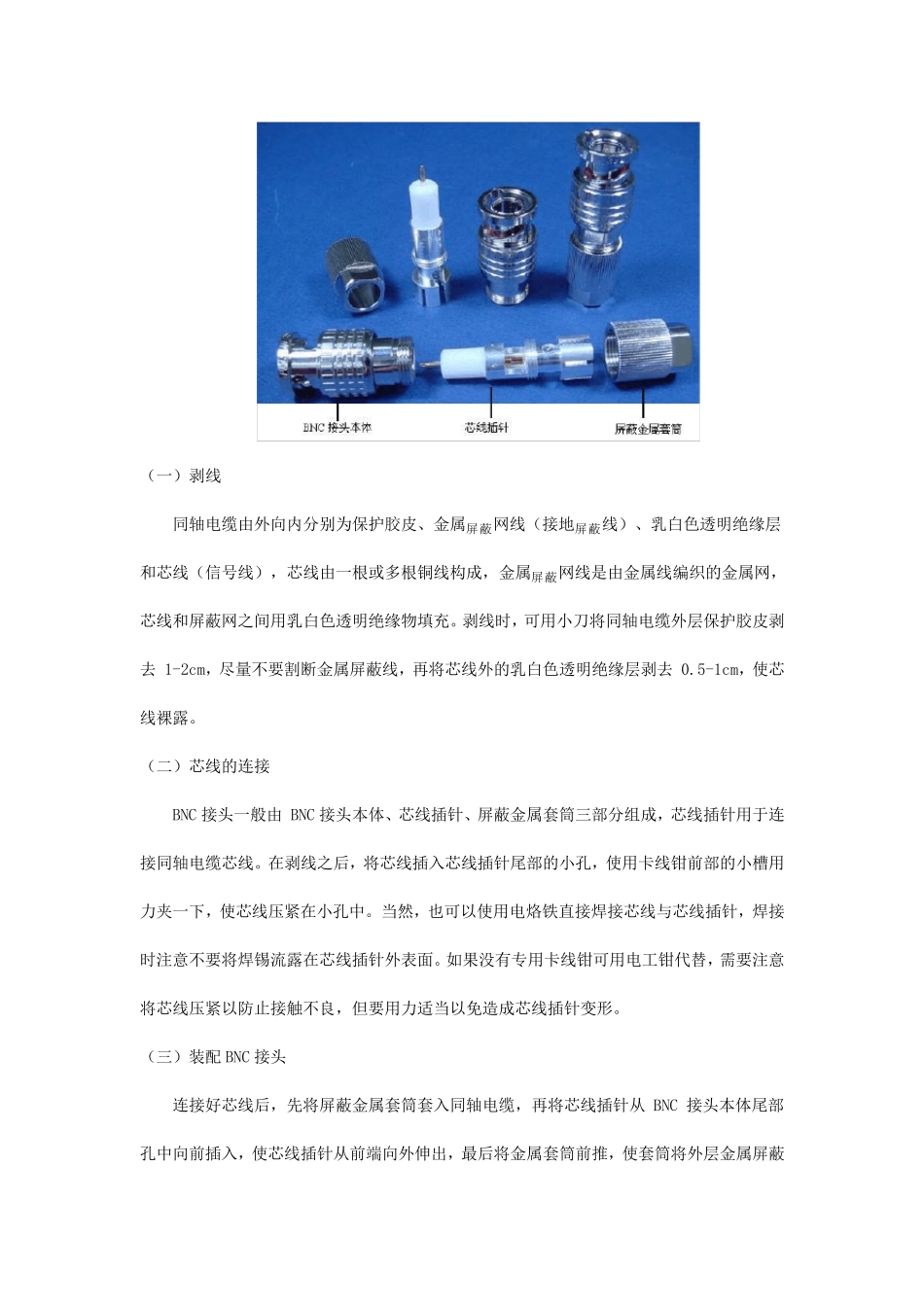

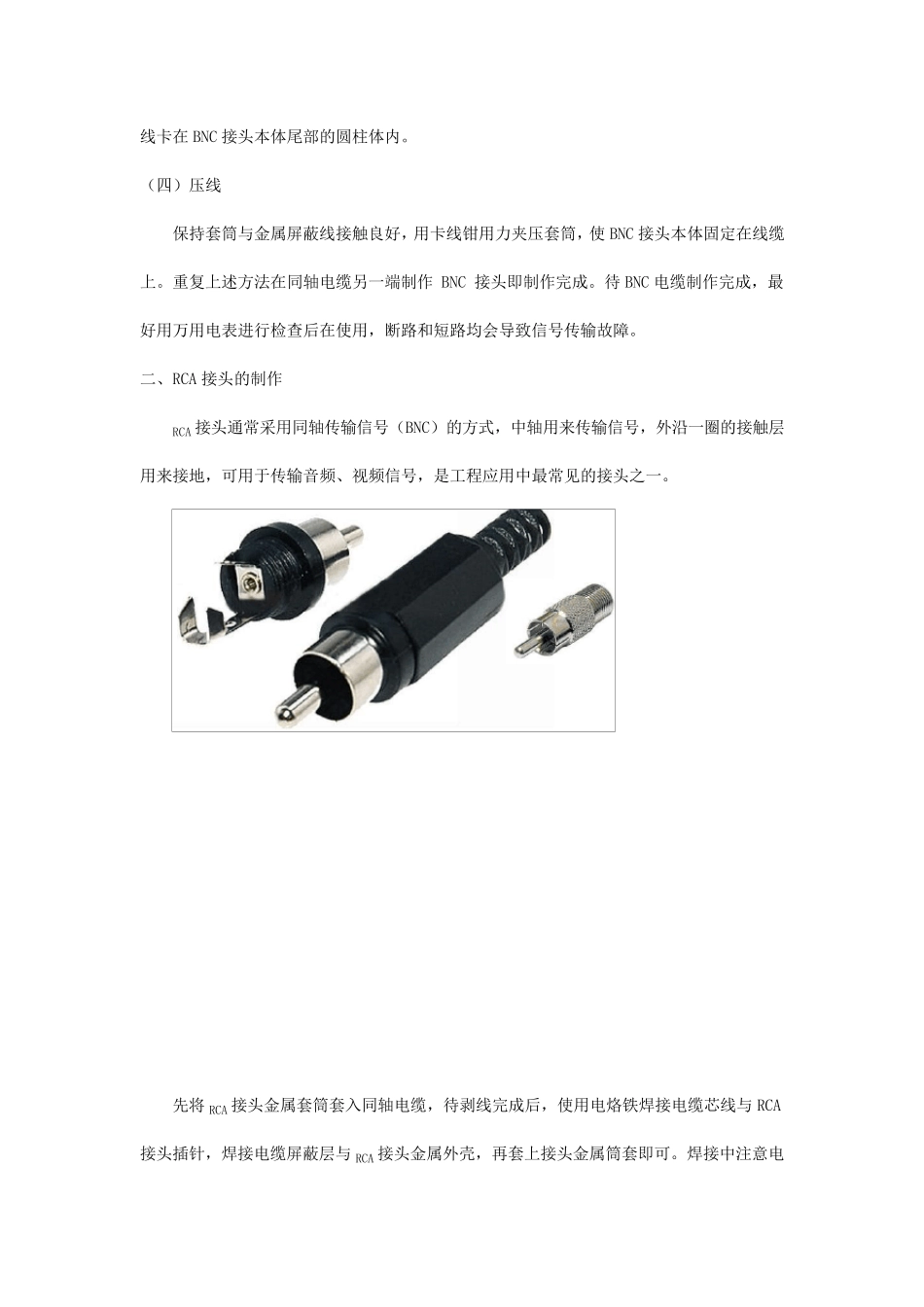

第二讲 常见音视频线缆接头的制作 教学目标 掌握常见视频接头、音频接头和 VGA 接头的制作方法 一、BNC(同轴电缆)接头的制作 制作BNC 接头（Q 9 接头）的常用工具是螺丝刀、电烙铁、剥线钳。接头制作的基本步骤和方法如下： （一）剥线 同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或多根铜线构成，金属屏蔽网线是由金属线编织的金属网，芯线和屏蔽网之间用乳白色透明绝缘物填充。剥线时，可用小刀将同轴电缆外层保护胶皮剥去 1-2cm，尽量不要割断金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去 0.5-1cm，使芯线裸露。 （二）芯线的连接 BNC 接头一般由 BNC 接头本体、芯线插针、屏蔽金属套筒三部分组成，芯线插针用于连接同轴电缆芯线。在剥线之后，将芯线插入芯线插针尾部的小孔，使用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。当然，也可以使用电烙铁直接焊接芯线与芯线插针，焊接时注意不要将焊锡流露在芯线插针外表面。如果没有专用卡线钳可用电工钳代替，需要注意将芯线压紧以防止接触不良，但要用力适当以免造成芯线插针变形。 （三）装配 BNC 接头 连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从 BNC 接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC 接头本体尾部的圆柱体内。 （四）压线 保持套筒与金属屏蔽线接触良好，用卡线钳用力夹压套筒，使BNC 接头本体固定在线缆上。重复上述方法在同轴电缆另一端制作 BNC 接头即制作完成。待BNC 电缆制作完成，最好用万用电表进行检查后在使用，断路和短路均会导致信号传输故障。 二、RCA 接头的制作 RCA 接头通常采用同轴传输信号（BNC）的方式，中轴用来传输信号，外沿一圈的接触层用来接地，可用于传输音频、视频信号，是工程应用中最常见的接头之一。 先将 RCA 接头金属套筒套入同轴电缆，待剥线完成后，使用电烙铁焊接电缆芯线与RCA接头插针，焊接电缆屏蔽层与RCA 接头金属外壳，再套上接头金属筒套即可。焊接中注意电缆 的 芯 线 和 屏 蔽 层 不 能 有 接 触 ， 在 可 能 的 情 况 下 可 以 使 用 热 缩 套 管 或 其 他 绝 缘 材 料 进 行 隔离 。 三 、 音 频 接 头 的 制 作 （ 一 ） XLR（ 卡 侬 ） 接 头 用 于 输 出 /输 入...
