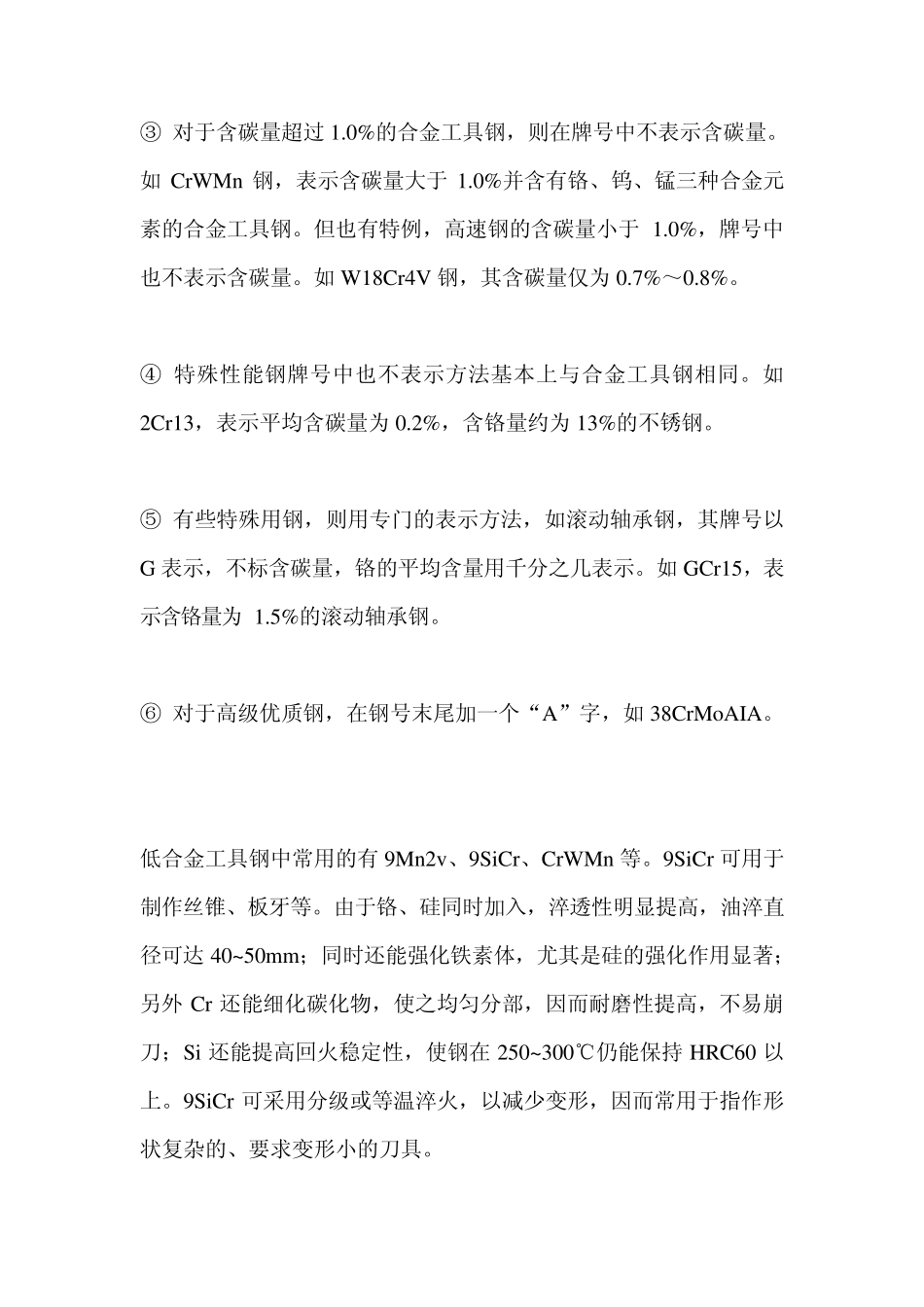

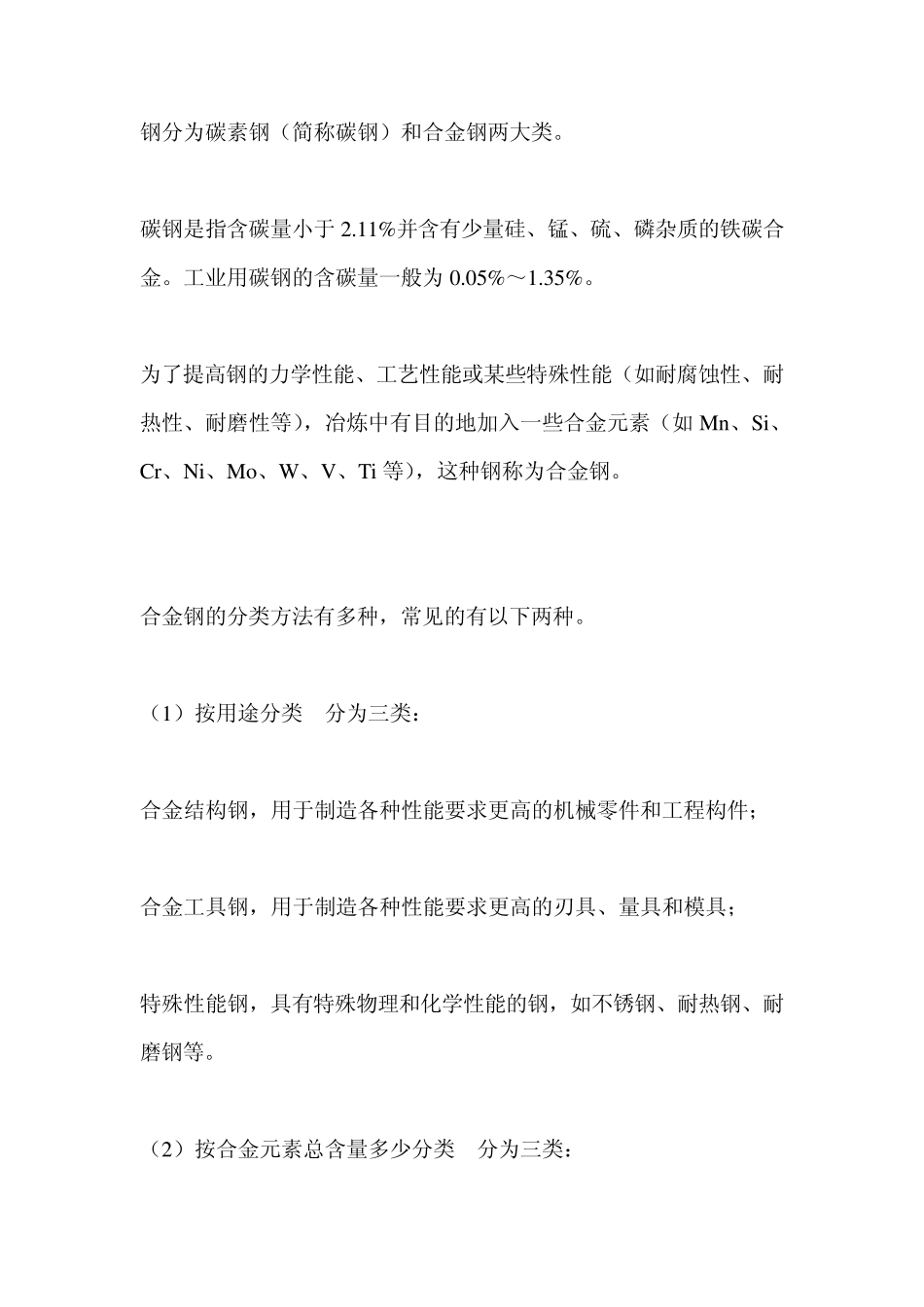

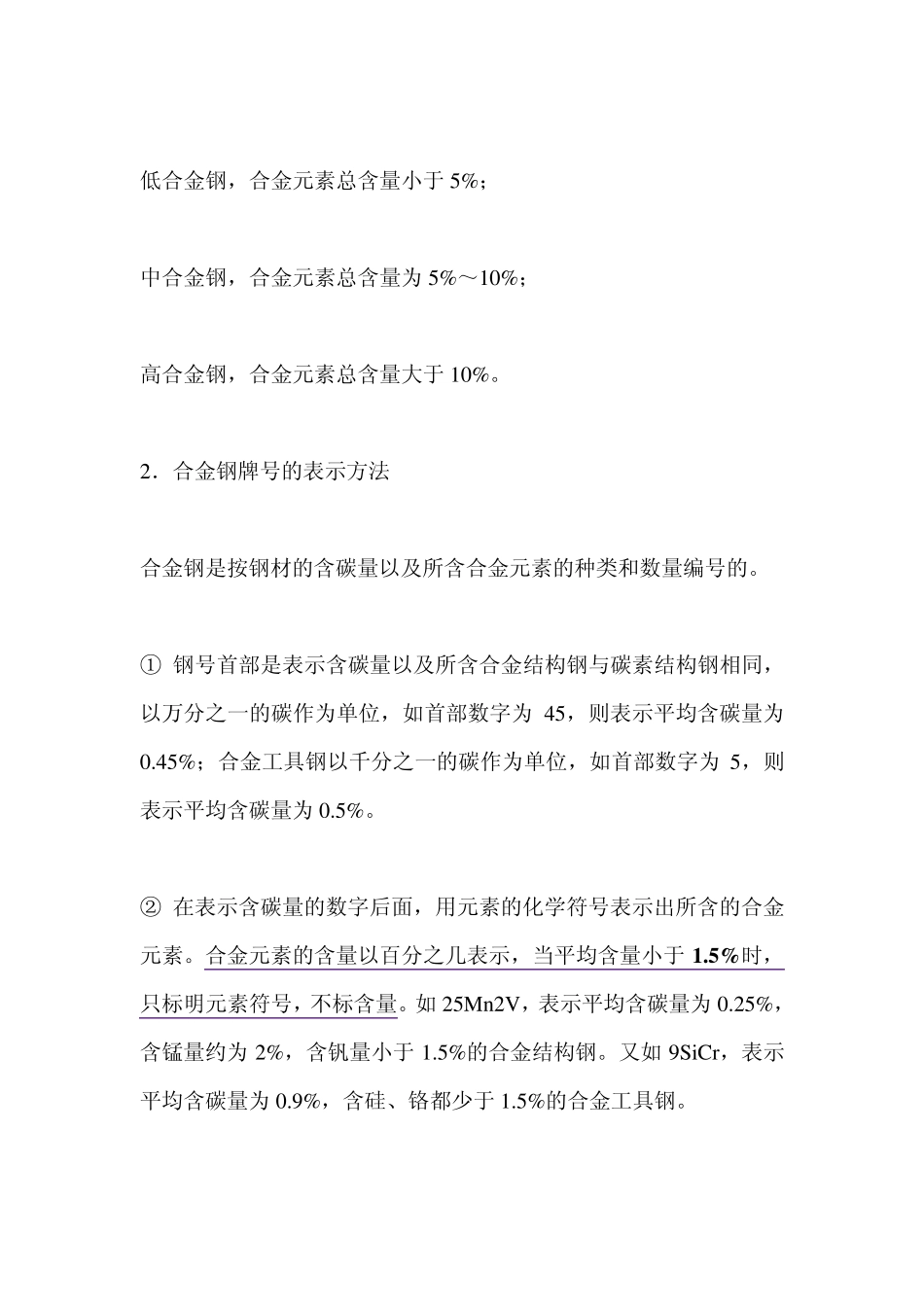

钢分为碳素钢（简称碳钢）和合金钢两大类。 碳钢是指含碳量小于2.11%并含有少量硅、锰、硫、磷杂质的铁碳合金。工业用碳钢的含碳量一般为0.05%～1.35%。 为了提高钢的力学性能、工艺性能或某些特殊性能（如耐腐蚀性、耐热性、耐磨性等），冶炼中有目的地加入一些合金元素（如 Mn、Si、Cr、Ni、Mo、W、V、Ti 等），这种钢称为合金钢。 合金钢的分类方法有多种，常见的有以下两种。 （1）按用途分类 分为三类： 合金结构钢，用于制造各种性能要求更高的机械零件和工程构件； 合金工具钢，用于制造各种性能要求更高的刃具、量具和模具； 特殊性能钢，具有特殊物理和化学性能的钢，如不锈钢、耐热钢、耐磨钢等。 （2）按合金元素总含量多少分类 分为三类： 低合金钢，合金元素总含量小于5%； 中合金钢，合金元素总含量为5%～10%； 高合金钢，合金元素总含量大于10%。 2．合金钢牌号的表示方法 合金钢是按钢材的含碳量以及所含合金元素的种类和数量编号的。 ① 钢号首部是表示含碳量以及所含合金结构钢与碳素结构钢相同，以万分之一的碳作为单位，如首部数字为45，则表示平均含碳量为0.45%；合金工具钢以千分之一的碳作为单位，如首部数字为5，则表示平均含碳量为0.5%。 ② 在表示含碳量的数字后面，用元素的化学符号表示出所含的合金元素。合金元素的含量以百分之几表示，当平均含量小于1 .5 %时，只标明元素符号，不标含量。如 25Mn2V，表示平均含碳量为0.25%，含锰量约为2%，含钒量小于1.5%的合金结构钢。又如 9SiCr，表示平均含碳量为0.9%，含硅、铬都少于1.5%的合金工具钢。 ③ 对于含碳量超过1.0%的合金工具钢，则在牌号中不表示含碳量。如CrWMn 钢，表示含碳量大于1.0%并含有铬、钨、锰三种合金元素的合金工具钢。但也有特例，高速钢的含碳量小于1.0%，牌号中也不表示含碳量。如W18Cr4V 钢，其含碳量仅为0.7%～0.8%。 ④ 特殊性能钢牌号中也不表示方法基本上与合金工具钢相同。如2Cr13，表示平均含碳量为0.2%，含铬量约为13%的不锈钢。 ⑤ 有些特殊用钢，则用专门的表示方法，如滚动轴承钢，其牌号以G 表示，不标含碳量，铬的平均含量用千分之几表示。如GCr15，表示含铬量为1.5%的滚动轴承钢。 ⑥ 对于高级优质钢，在钢号末尾加一个“A”字，如38CrMoAIA。 低合金工具钢中常用的有9Mn2v、9SiCr、CrWMn 等。9SiCr 可用于制作丝锥、板牙等。由于铬、硅同时加入，淬透性明显提高，油淬直径可达 40~50mm；同...
