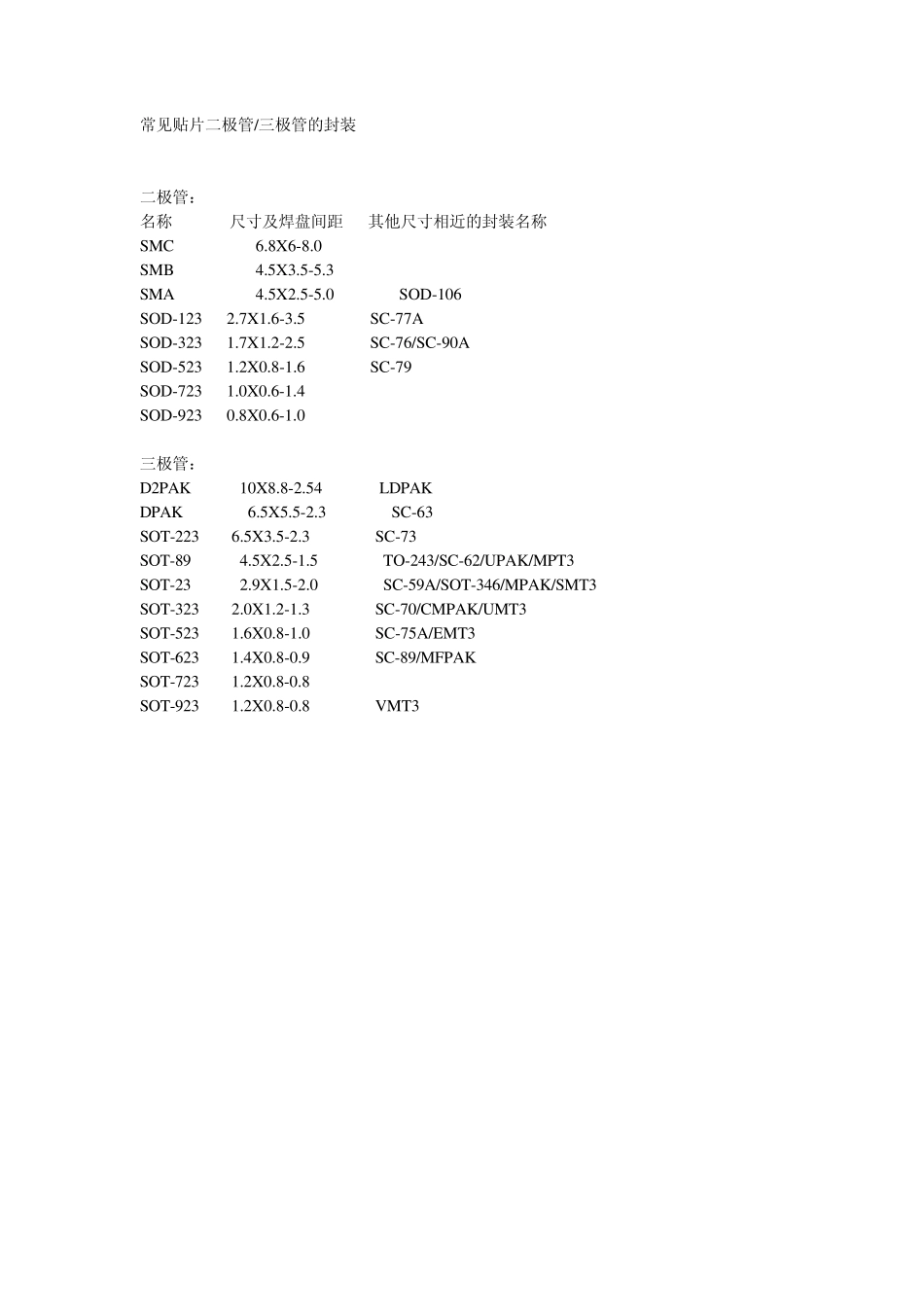

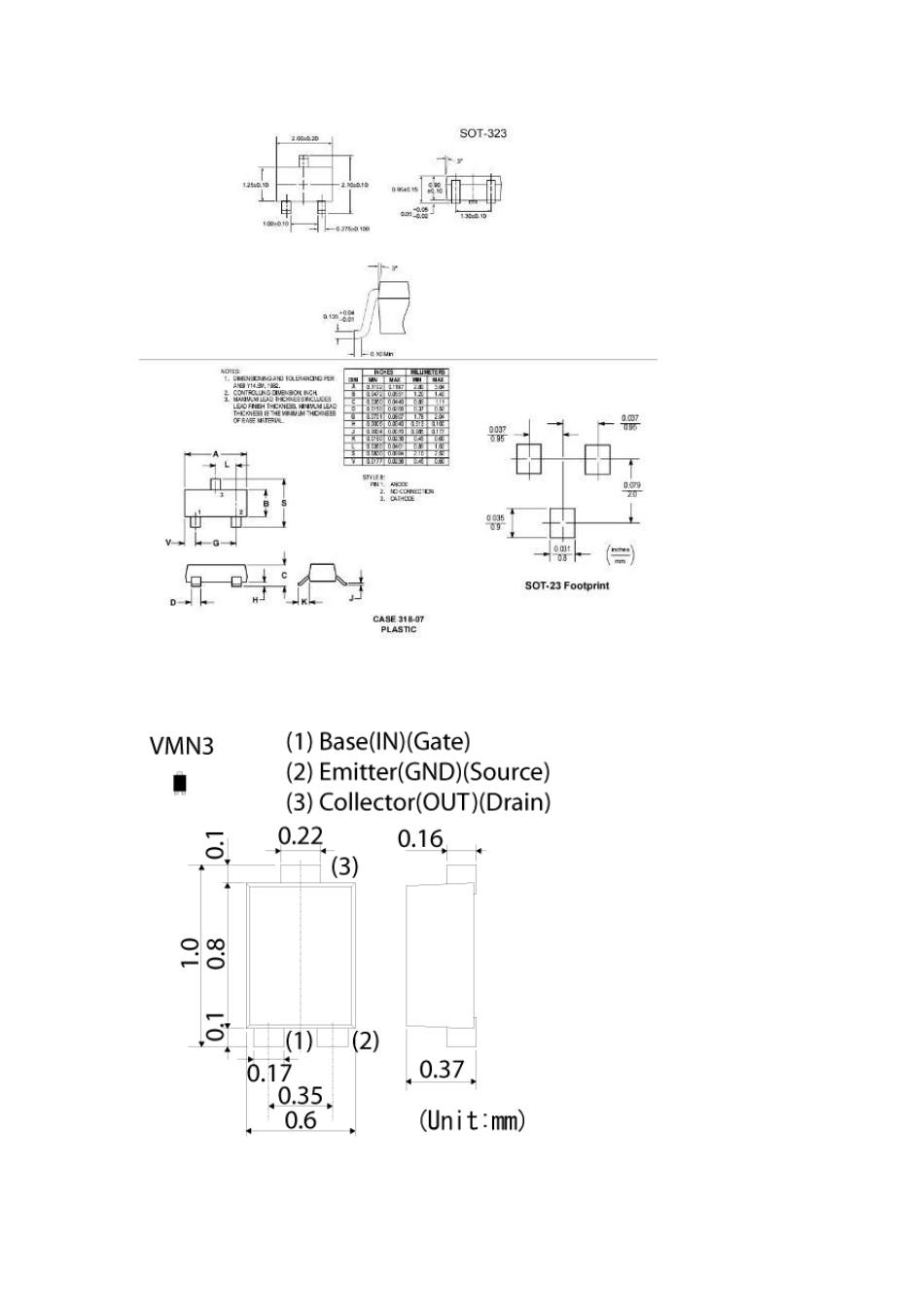

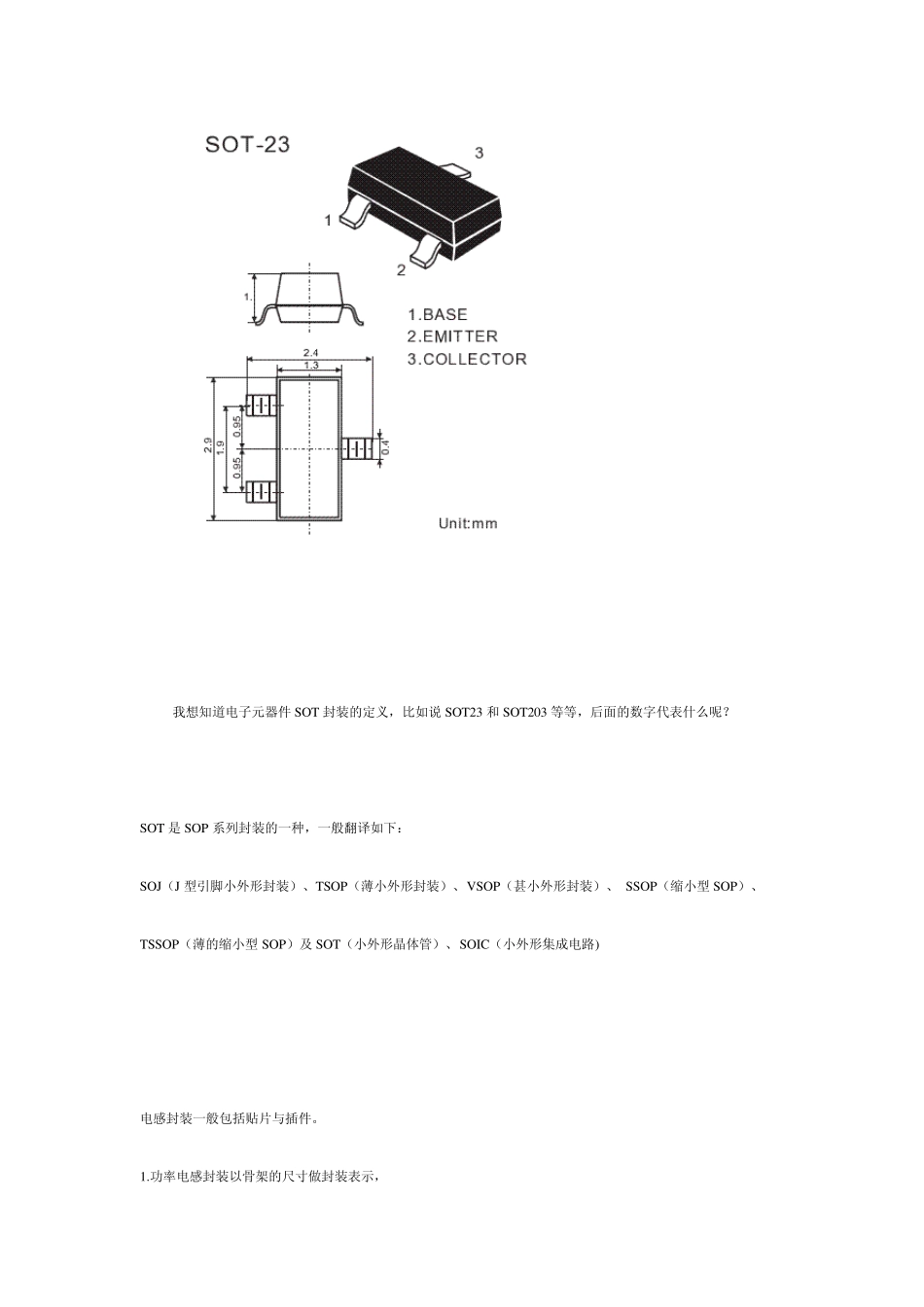

常见贴片二极管/三极管的封装 二极管: 名称 尺寸及焊盘间距 其他尺寸相近的封装名称 SMC 6.8X6-8.0 SMB 4.5X3.5-5.3 SMA 4.5X2.5-5.0 SOD-106 SOD-123 2.7X1.6-3.5 SC-77A SOD-323 1.7X1.2-2.5 SC-76/SC-90A SOD-523 1.2X0.8-1.6 SC-79 SOD-723 1.0X0.6-1.4 SOD-923 0.8X0.6-1.0 三极管: D2PAK 10X8.8-2.54 LDPAK DPAK 6.5X5.5-2.3 SC-63 SOT-223 6.5X3.5-2.3 SC-73 SOT-89 4.5X2.5-1.5 TO-243/SC-62/UPAK/MPT3 SOT-23 2.9X1.5-2.0 SC-59A/SOT-346/MPAK/SMT3 SOT-323 2.0X1.2-1.3 SC-70/CMPAK/UMT3 SOT-523 1.6X0.8-1.0 SC-75A/EMT3 SOT-623 1.4X0.8-0.9 SC-89/MFPAK SOT-723 1.2X0.8-0.8 SOT-923 1.2X0.8-0.8 VMT3 我想知道电子元器件SOT 封装的定义,比如说SOT23 和SOT203 等等,后面的数字代表什么呢? SOT 是SOP 系列封装的一种,一般翻译如下: SOJ(J 型引脚小外形封装)、TSOP(薄小外形封装)、VSOP(甚小外形封装)、 SSOP(缩小型SOP)、 TSSOP(薄的缩小型SOP)及 SOT(小外形晶体管)、SOIC(小外形集成电路) 电感封装一般包括贴片与插件。 1.功率电感封装以骨架的尺寸做封装表示, 贴片用椭柱型表示方法如5.8(5.2)×4 就表示长径为5.8mm 短径为5.2mm 高为4mm 的电感。 插件用圆柱型表示方法如φ6×8 就表示直径为6mm 高为8mm 的电感。 只是它们的骨架一般要通用,要不就要定造。 2.普通线性电感、色环电感与电阻电容的封装都有一样的表示, 贴片用尺寸表示如0603、0805、0402、1206 等。 插件用功率表示如1/8W、1/4W、1/2W、1W 等。 3.至于二极管插件一般是DO-41;贴片封装就多 SOD-214、LL-34。 4.三极管插件一般是To92;贴片封装就多 SOT-23、SOT-223 等 不能尽说,由于自动化封装变得多种多样。 稳压管有几种?请各位大介绍一下!齐纳管是稳压管的一种,齐纳管与其他二极管有什么区别? 半导体稳压二极管亦纳二极管(Zener Diode)或电压调整二极,简称稳压管。稳压管和半导体二极管都具有单向导电性质,仅仅靠观察外形,有时很难加以区别。例如,2CW7 的外形很象小功率二极管,而 2DW7 的外形又与晶体管相似。 但是稳压管和二极管也有重要区别。第一,二极管一般在正向电压下工作,稳压管则在反向击穿状态下工作,二者用法不同;第二,普通二极管的反向击穿电压一般在 40V 以上,高的可达几百伏至上千伏,而且在伏安特...
