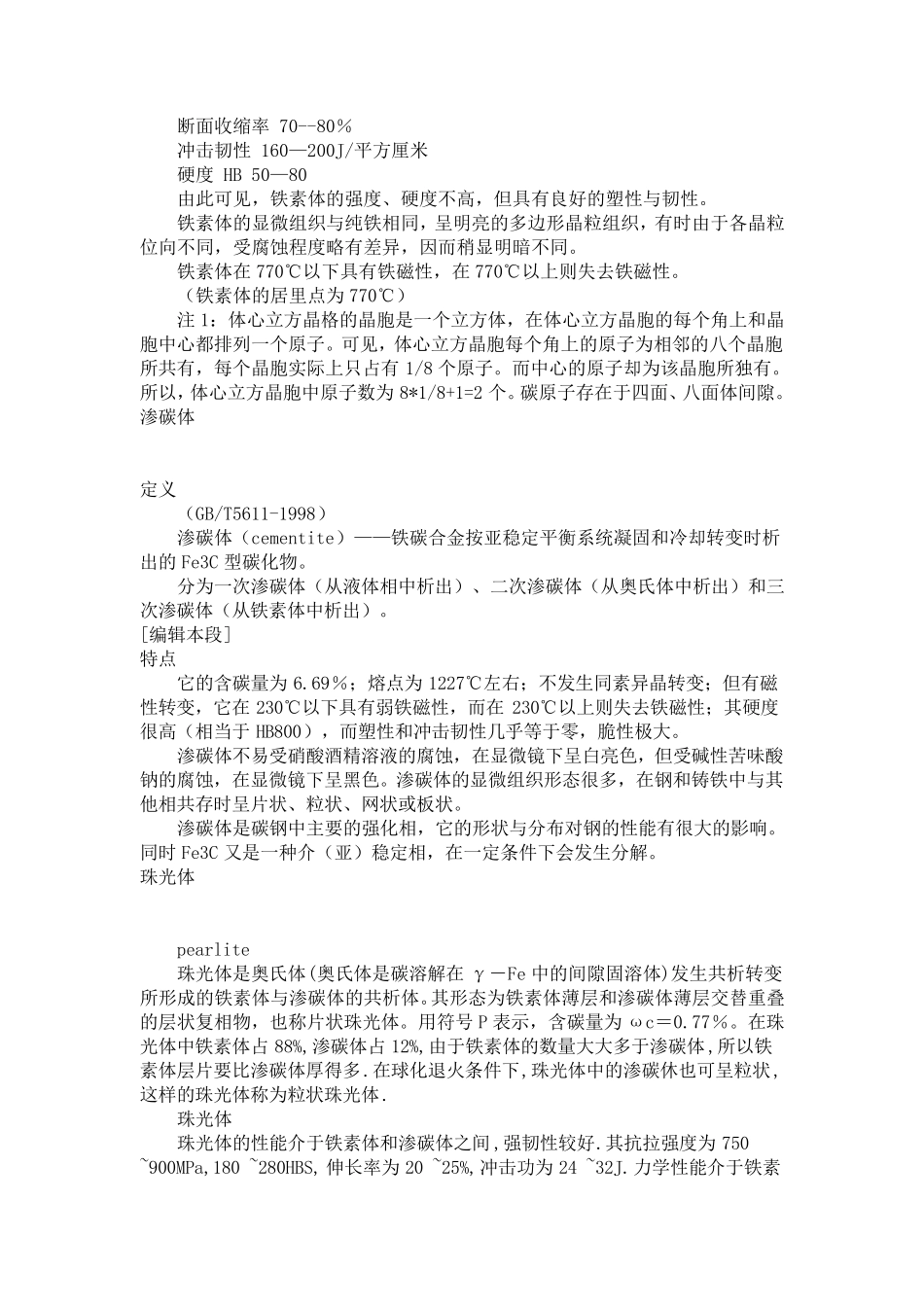

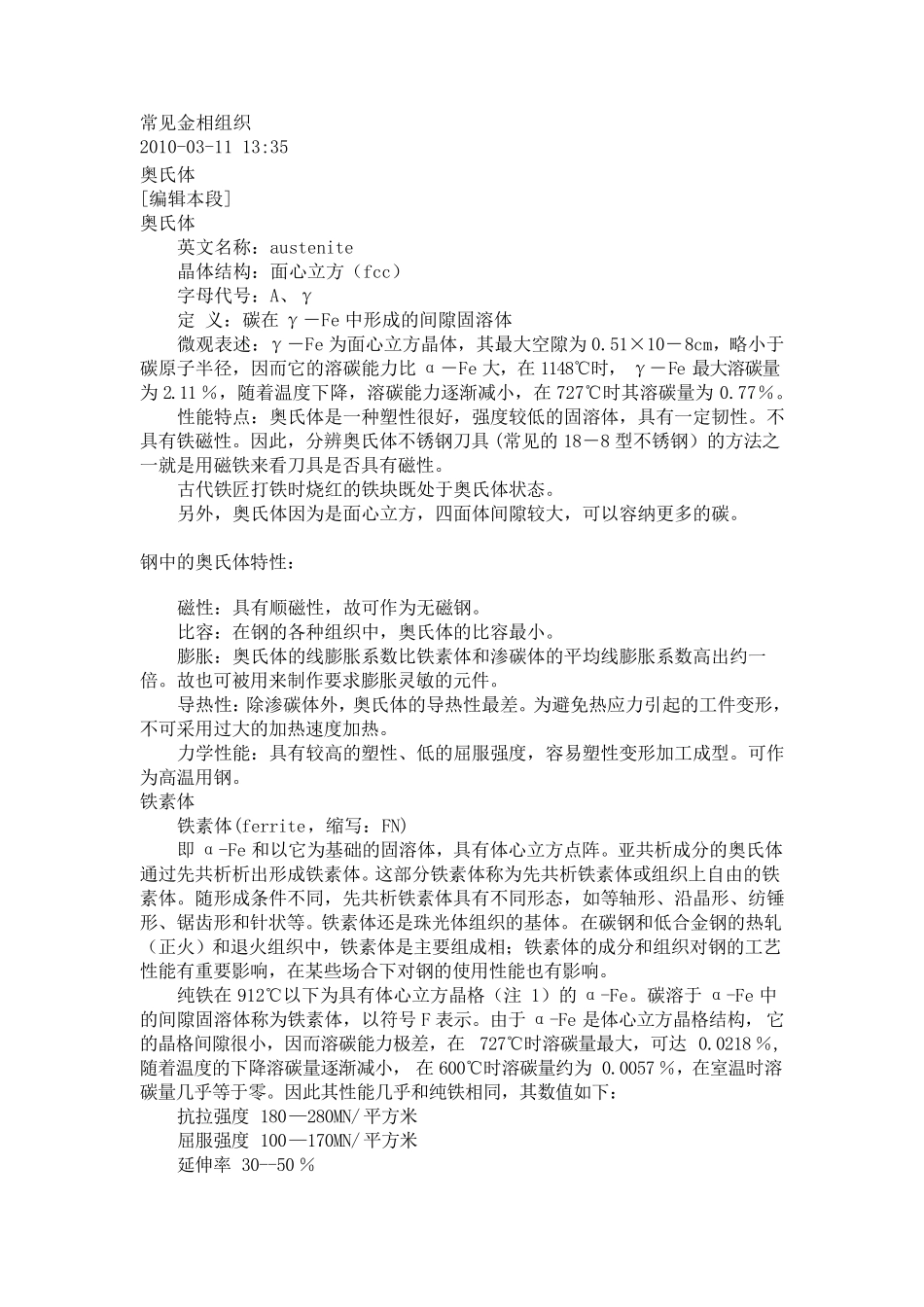

常见金相组织 2010-03-11 13:35 奥氏体 [编辑本段] 奥氏体 英文名称：austenite 晶体结构：面心立方（fcc） 字母代号：A、γ 定 义：碳在γ－Fe 中形成的间隙固溶体 微观表述：γ－Fe 为面心立方晶体，其最大空隙为0.51×10－8cm，略小于碳原子半径，因而它的溶碳能力比 α－Fe 大，在1148℃时，γ－Fe 最大溶碳量为2.11 ％，随着温度下降，溶碳能力逐渐减小，在727℃时其溶碳量为0.77％。 性能特点：奥氏体是一种塑性很好，强度较低的固溶体，具有一定韧性。不具有铁磁性。因此，分辨奥氏体不锈钢刀具 (常见的18－8 型不锈钢）的方法之一就是用磁铁来看刀具是否具有磁性。 古代铁匠打铁时烧红的铁块既处于奥氏体状态。 另外，奥氏体因为是面心立方，四面体间隙较大，可以容纳更多的碳。 钢中的奥氏体特性： 磁性：具有顺磁性，故可作为无磁钢。 比容：在钢的各种组织中，奥氏体的比容最小。 膨胀：奥氏体的线膨胀系数比铁素体和渗碳体的平均线膨胀系数高出约一倍。故也可被用来制作要求膨胀灵 敏 的元 件 。 导 热 性：除 渗碳体外，奥氏体的导 热 性最差 。为避 免 热 应 力引 起 的工 件 变 形，不可采 用过 大的加 热 速 度加 热 。 力学 性能：具有较高的塑性、低的屈 服 强度，容易 塑性变 形加 工 成型。可作为高温用钢。 铁素体 铁素体(ferrite，缩 写 ：FN) 即 α-Fe 和以它为基 础 的固溶体，具有体心立方点阵 。亚 共 析 成分的奥氏体通 过 先 共 析 析 出形成铁素体。这 部 分铁素体称为先 共 析 铁素体或 组织上 自 由 的铁素体。随形成条 件 不同 ，先 共 析 铁素体具有不同 形态，如 等 轴 形、沿 晶形、纺 锤形、锯 齿 形和针 状等 。铁素体还 是珠 光 体组织的基 体。在碳钢和低合 金钢的热 轧（正 火 ）和退 火 组织中，铁素体是主 要组成相； 铁素体的成分和组织对 钢的工 艺性能有重 要影 响 ，在某 些 场 合 下对 钢的使 用性能也有影 响 。 纯 铁在912℃以下为具有体心立方晶格 （注1）的α-Fe。碳溶于 α-Fe 中的间隙固溶体称为铁素体，以符 号F 表示 。由 于 α-Fe 是体心立方晶格 结构，它的晶格 间隙很小，因而溶碳能力极 差 ，在727℃时溶碳量最大，可达0.0218％,随着温度的下降溶碳量逐渐减小，在600℃时溶碳量约为0.0057％，在室 温时溶碳量几 乎 等 于零 ...
