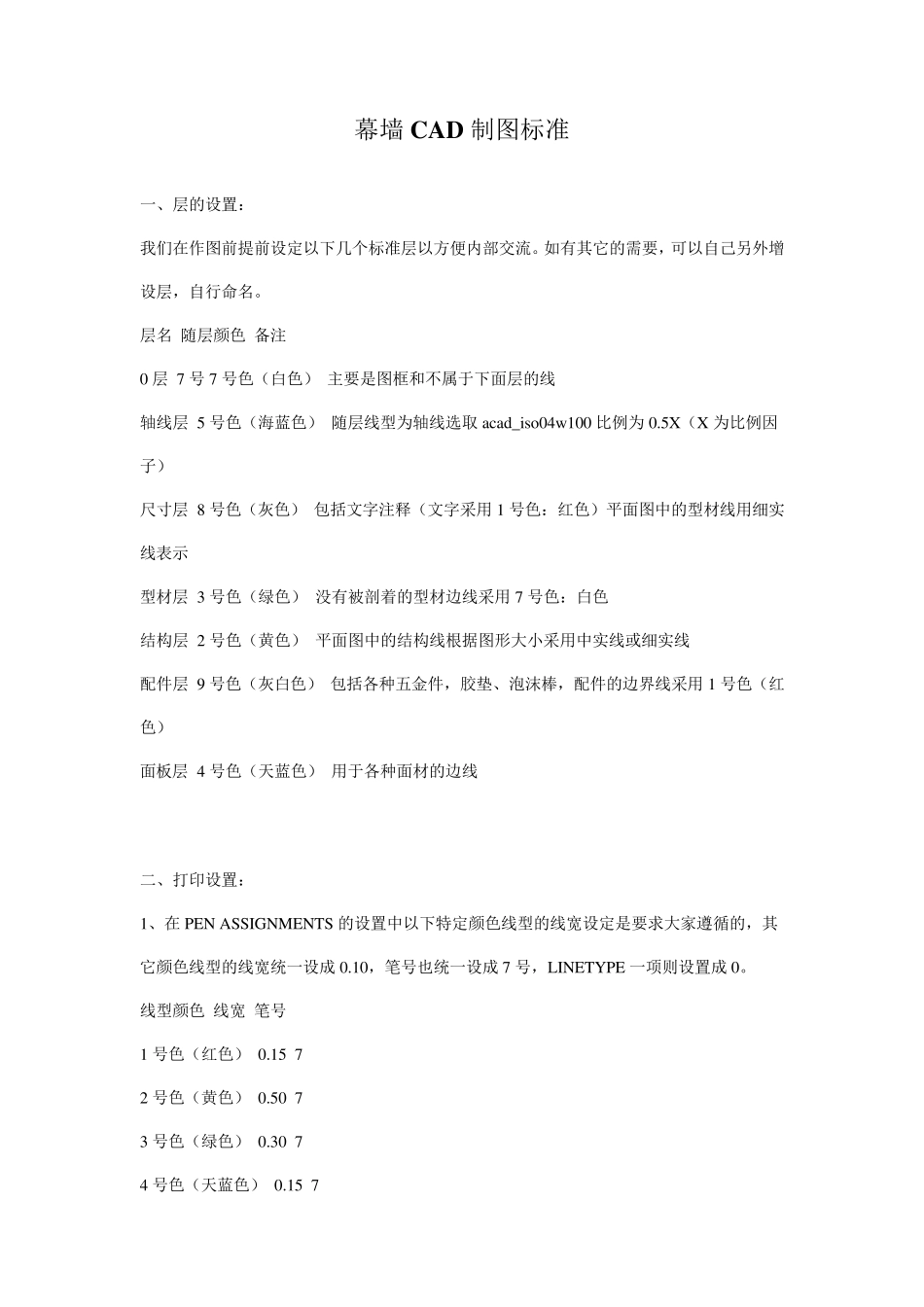

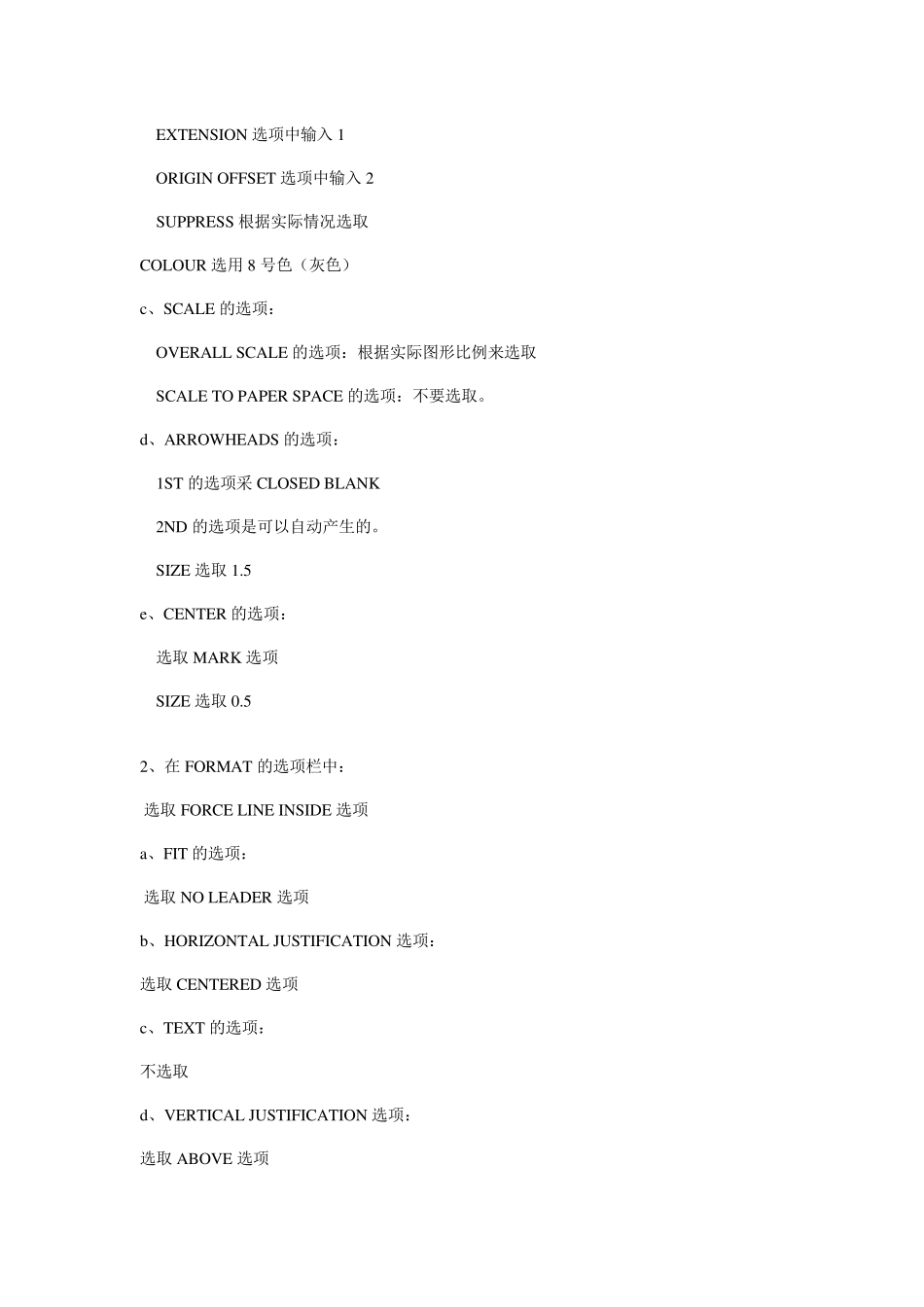

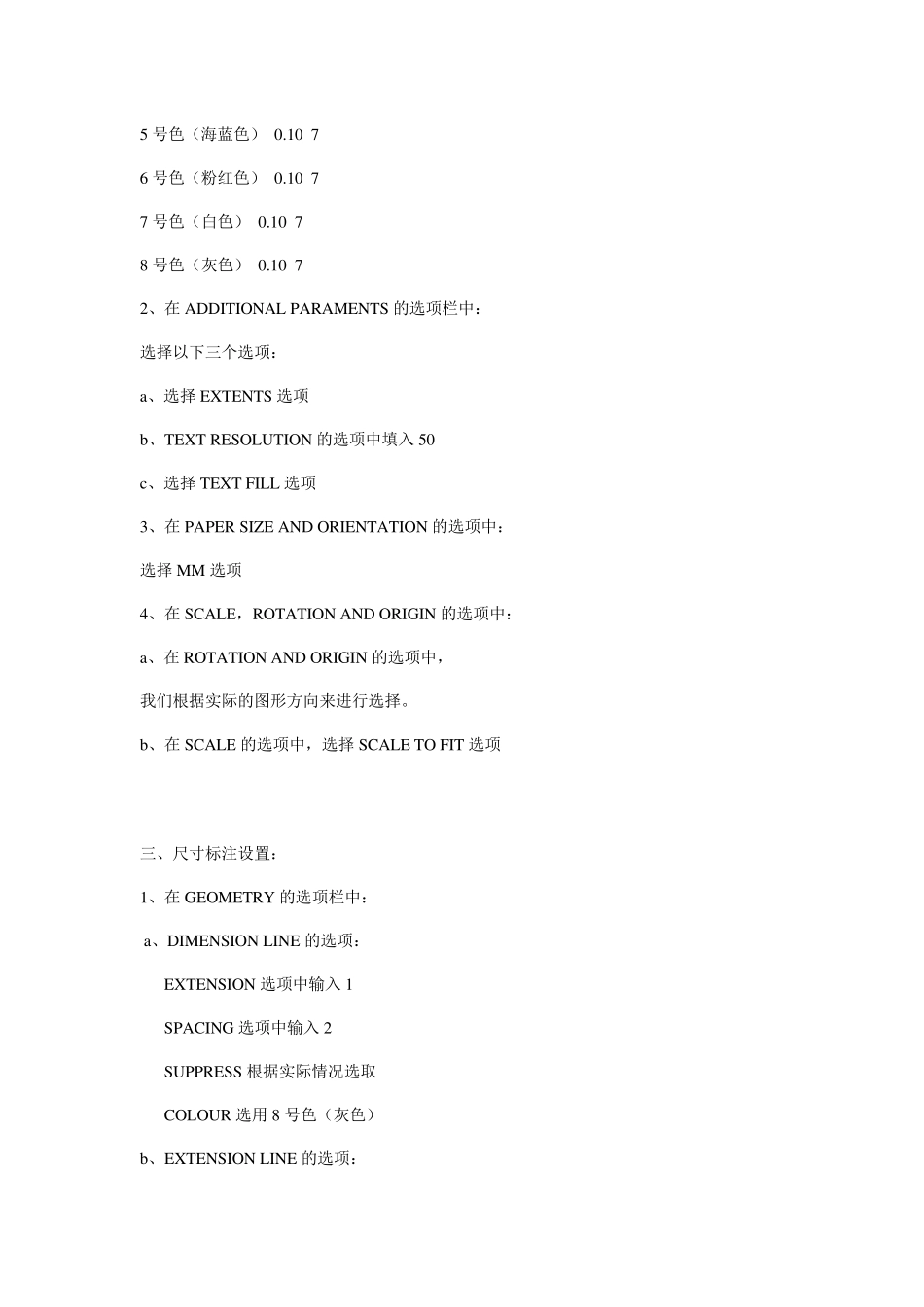

幕墙C A D 制图标准 一、层的设置： 我们在作图前提前设定以下几个标准层以方便内部交流。如有其它的需要，可以自己另外增设层，自行命名。 层名 随层颜色 备注 0 层 7 号 7 号色（白色） 主要是图框和不属于下面层的线 轴线层 5 号色（海蓝色） 随层线型为轴线选取 acad_iso04w 100 比例为 0.5X（X 为比例因子） 尺寸层 8 号色（灰色） 包括文字注释（文字采用 1 号色：红色）平面图中的型材线用细实线表示 型材层 3 号色（绿色） 没有被剖着的型材边线采用 7 号色：白色 结构层 2 号色（黄色） 平面图中的结构线根据图形大小采用中实线或细实线 配件层 9 号色（灰白色） 包括各种五金件，胶垫、泡沫棒，配件的边界线采用 1 号色（红色） 面板层 4 号色（天蓝色） 用于各种面材的边线 二、打印设置： 1、在 PEN ASSIGNMENTS 的设置中以下特定颜色线型的线宽设定是要求大家遵循的，其它颜色线型的线宽统一设成 0.10，笔号也统一设成 7 号，LINETYPE 一项则设置成 0。 线型颜色 线宽 笔号 1 号色（红色） 0.15 7 2 号色（黄色） 0.50 7 3 号色（绿色） 0.30 7 4 号色（天蓝色） 0.15 7 5 号色（海蓝色） 0.10 7 6 号色（粉红色） 0.10 7 7 号色（白色） 0.10 7 8 号色（灰色） 0.10 7 2、在 ADDITIONAL PARAMENTS 的选项栏中： 选择以下三个选项： a、选择 EXTENTS 选项 b、TEXT RESOLUTION 的选项中填入 50 c、选择 TEXT FILL 选项 3、在 PAPER SIZE AND ORIENTATION 的选项中： 选择 MM 选项 4、在 SCALE，ROTATION AND ORIGIN 的选项中： a、在 ROTATION AND ORIGIN 的选项中， 我们根据实际的图形方向来进行选择。 b、在 SCALE 的选项中，选择 SCALE TO FIT 选项 三、尺寸标注设置： 1、在 GEOMETRY 的选项栏中： a、DIMENSION LINE 的选项： EXTENSION 选项中输入 1 SPACING 选项中输入 2 SUPPRESS 根据实际情况选取 COLOUR 选用 8 号色（灰色） b、EXTENSION LINE 的选项： EXTENSION 选项中输入 1 ORIGIN OFFSET 选项中输入 2 SUPPRESS 根据实际情况选取 COLOUR 选用8 号色（灰色） c、SCALE 的选项： OVERALL SCALE 的选项：根据实际图形比例来选取 SCALE TO PAPER SPACE 的选项：不要选取。 d、ARROWHEADS 的选项： 1ST 的选项采 CLOSED ...
