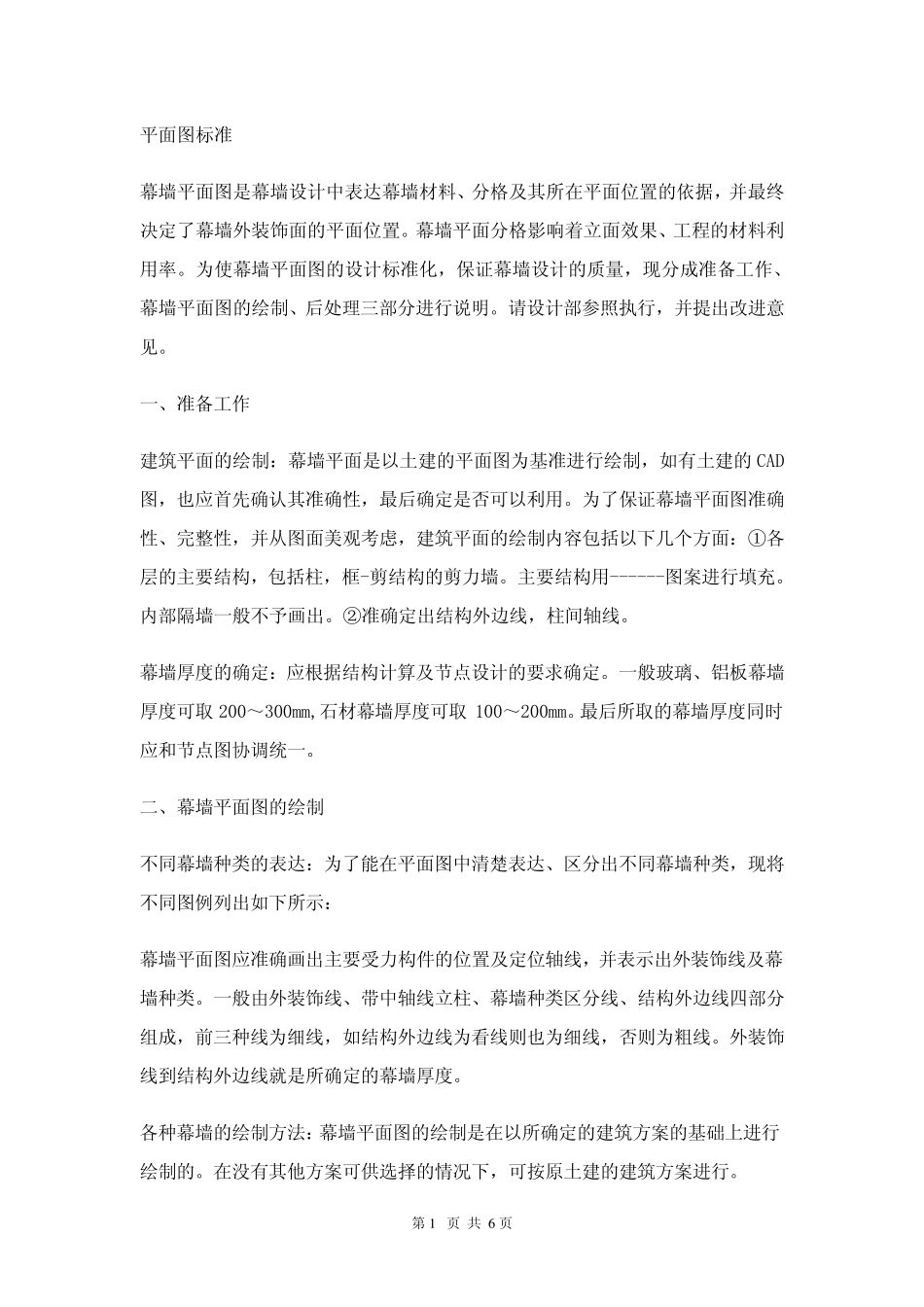

第 1 页 共 6 页 平面图标准 幕墙平面图是幕墙设计中表达幕墙材料、分格及其所在平面位置的依据，并最终决定了幕墙外装饰面的平面位置。幕墙平面分格影响着立面效果、工程的材料利用率。为使幕墙平面图的设计标准化，保证幕墙设计的质量，现分成准备工作、幕墙平面图的绘制、后处理三部分进行说明。请设计部参照执行，并提出改进意见。 一、准备工作 建筑平面的绘制：幕墙平面是以土建的平面图为基准进行绘制，如有土建的CAD图，也应首先确认其准确性，最后确定是否可以利用。为了保证幕墙平面图准确性、完整性，并从图面美观考虑，建筑平面的绘制内容包括以下几个方面：①各层的主要结构，包括柱，框-剪结构的剪力墙。主要结构用------图案进行填充。内部隔墙一般不予画出。②准确定出结构外边线，柱间轴线。 幕墙厚度的确定：应根据结构计算及节点设计的要求确定。一般玻璃、铝板幕墙厚度可取200～300mm,石材幕墙厚度可取100～200mm。最后所取的幕墙厚度同时应和节点图协调统一。 二 、幕墙平面图的绘制 不同幕墙种 类 的表达：为了能 在平面图中清 楚 表达、区 分出不同幕墙种 类 ，现将不同图例 列 出如下所示 ： 幕墙平面图应准确画出主要受 力构件 的位置及定位轴线，并表示 出外装饰线及幕墙种 类 。一般由 外装饰线、带 中轴线立柱、幕墙种 类 区 分线、结构外边线四 部分组 成，前 三种 线为细 线，如结构外边线为看 线则 也为细 线，否则 为粗 线。外装饰线到 结构外边线就 是所确定的幕墙厚度。 各种 幕墙的绘制方法 ：幕墙平面图的绘制是在以所确定的建筑方案的基础 上 进行绘制的。在没 有其他 方案可供 选 择 的情 况 下，可按 原 土建的建筑方案进行。 第 2 页 共 6 页 幕墙平面图的绘制是在遵循方案设计意图的基础上进行幕墙分格的选择、划分， 并要求幕墙分格要大小协调统一，经济实用。下面据此提出几点要求： 玻璃幕墙一般水平分格b≤-----mm,如没有特殊的要求一般分格在-----mm 左右选取。并要与立面分格相协调选取。 铝板幕墙应根据所采用的品牌，选择所需的规格，并应清楚该品牌所能提供的最大规格。铝板分格时在阳角不断开，而且此转角铝板宽度 b1+b2≤最大规格宽-25(横向布置的铝板不受此限制)。阳角处一般只设置一个立柱，阴角处除 90 度转角外，一般都设置双立柱，同时要与节点图一致。 石材幕墙一般水平方向为长边。石材分格长边 b≤150...
