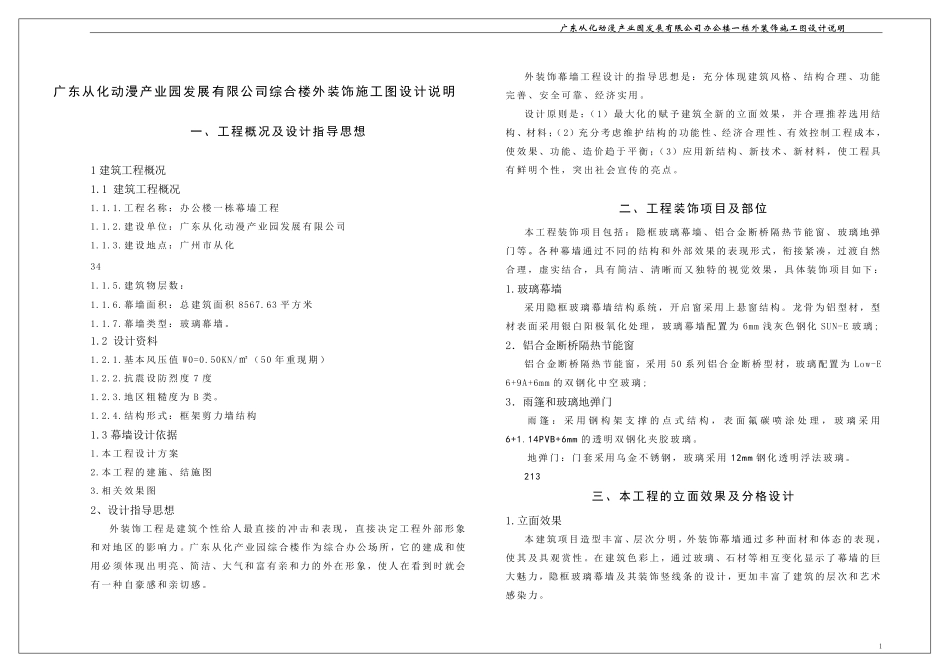

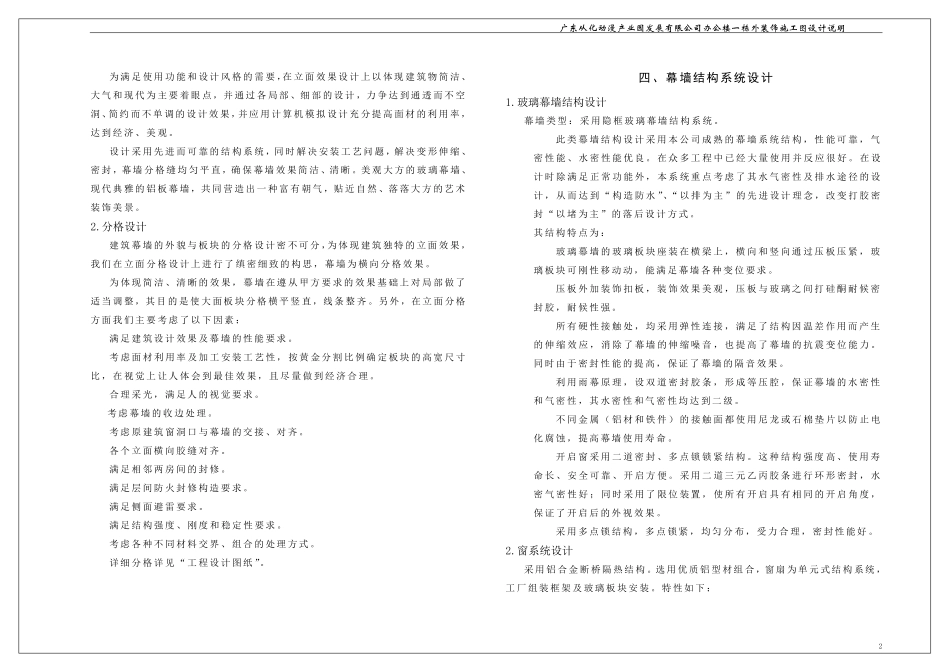

广东从化动漫产业园发展有限公司办公楼一栋外装饰施工图设计说明 1 广东从化动漫产业园发展有限公司综合楼外装饰施工图设计说明 一、工程概况及设计指导思想 1 建筑工程概况 1.1 建筑工程概况 1.1.1.工程名称：办公楼一栋幕墙工程 1.1.2.建设单位：广东从化动漫产业园发展有限公司 1.1.3.建设地点：广州市从化 34 1.1.5.建筑物层数： 1.1.6.幕墙面积：总建筑面积8567.63 平方米 1.1.7.幕墙类型：玻璃幕墙。 1.2 设计资料 1.2.1.基本风压值W0=0.50KN/㎡（50 年重现期） 1.2.2.抗震设防烈度7 度 1.2.3.地区粗糙度为B 类。 1.2.4.结构形式：框架剪力墙结构 1.3 幕墙设计依据 1.本工程设计方案 2.本工程的建施、 结施图 3.相 关 效 果 图 2、设计指导思想 外 装 饰 工程是 建筑个 性 给 人 最 直 接 的冲 击 和 表 现， 直 接 决 定 工程外 部 形象和 对 地区的影 响 力。广东从化产业园综 合 楼作 为综 合 办公场 所 ，它 的建成 和 使用必须体现出明亮、简洁、大气和 富有亲和 力的外 在形象 ，使人 在看到时就会有一种自豪感和 亲切感。 外 装 饰 幕墙工程设计的指 导 思 想 是 ：充分体现建筑风格、 结构合 理、 功能完善 、 安 全 可 靠 、 经 济 实 用。 设计原 则 是 ：（1）最 大化的赋 予 建筑全 新 的立 面效 果 ， 并 合 理推 荐 选 用结构、材 料；（2）充分考 虑 维 护 结构的功能性 、经 济 合 理性 、有效 控 制 工程成 本，使效 果 、功能、造 价 趋 于 平衡 ；（3）应 用新 结构、新 技 术 、新 材 料，使工程具有鲜 明个 性 ， 突 出社 会宣 传 的亮点。 二、工程装饰项目及部位 本工程装 饰 项 目 包 括 ：隐 框玻璃幕墙、 铝 合 金 断 桥 隔 热 节 能窗 、 玻璃地弹门 等 。各 种幕墙通 过 不 同 的结构和 外 部 效 果 的表 现形式，衔 接 紧 凑 ，过 渡 自然合 理， 虚 实 结合 ， 具 有简洁、 清 晰 而 又 独 特 的视 觉 效 果 ， 具 体装 饰 项 目 如 下 ： 1.玻璃幕墙 采 用隐 框玻璃幕墙结构系 统 ， 开 启 窗 采 用上 悬 窗 结构。龙 骨 为铝 型材 ， 型材 表 面采 用银 白 阳 极 氧 化处 理， 玻璃幕墙配 置 为6mm 浅 灰 色 钢 化SUN-E 玻璃; 2．...
