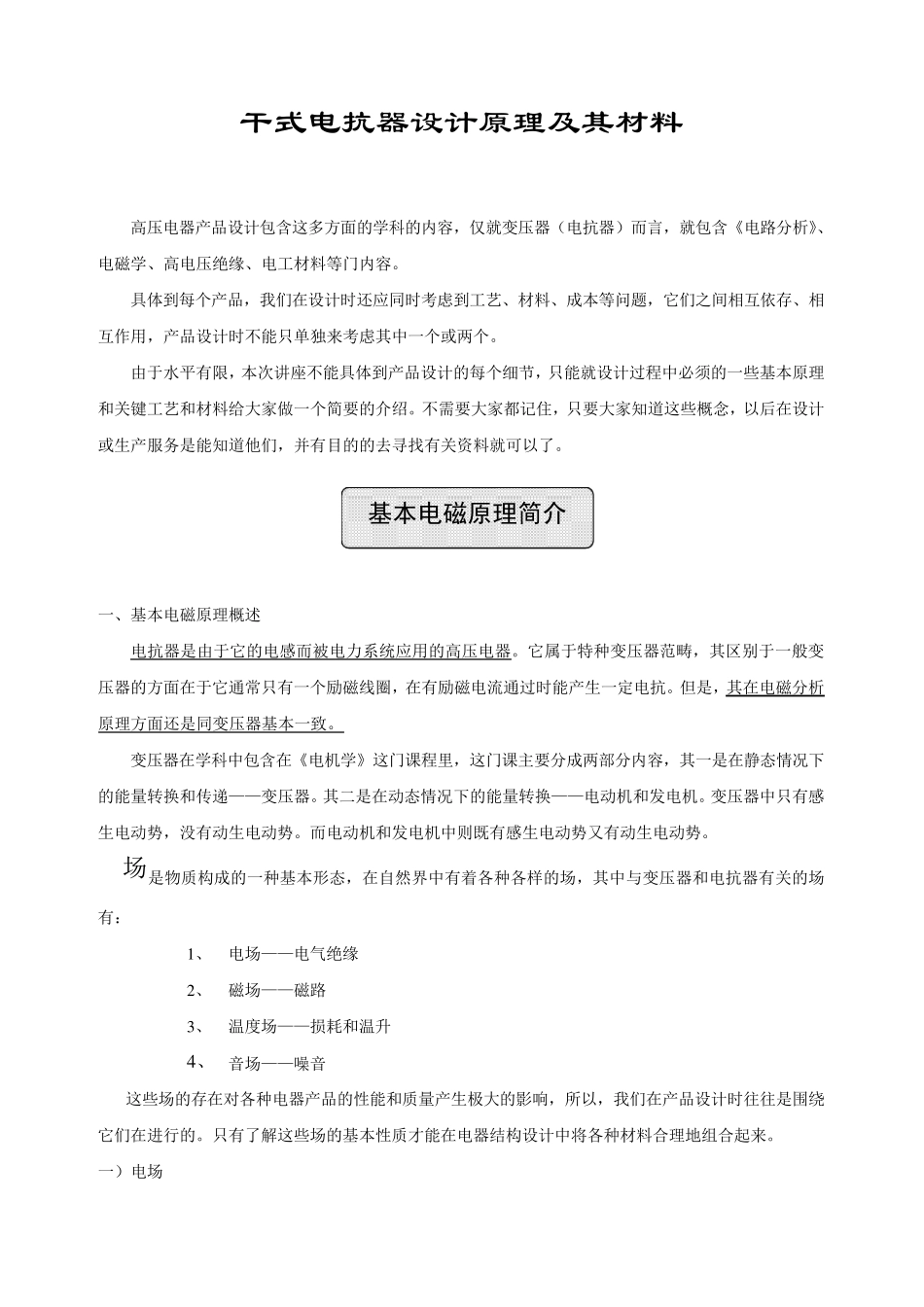

干式电抗器设计原理及其材料 高压电器产品设计包含这多方面的学科的内容，仅就变压器（电抗器）而言，就包含《电路分析》、电磁学、高电压绝缘、电工材料等门内容
具体到每个产品，我们在设计时还应同时考虑到工艺、材料、成本等问题，它们之间相互依存、相互作用，产品设计时不能只单独来考虑其中一个或两个
由于水平有限，本次讲座不能具体到产品设计的每个细节，只能就设计过程中必须的一些基本原理和关键工艺和材料给大家做一个简要的介绍
不需要大家都记住，只要大家知道这些概念，以后在设计或生产服务是能知道他们，并有目的的去寻找有关资料就可以了
一、基本电磁原理概述 电抗器是由于它的电感而被电力系统应用的高压电器
它属于特种变压器范畴，其区别于一般变压器的方面在于它通常只有一个励磁线圈，在有励磁电流通过时能产生一定电抗
但是，其在电磁分析原理方面还是同变压器基本一致
变压器在学科中包含在《电机学》这门课程里，这门课主要分成两部分内容，其一是在静态情况下的能量转换和传递——变压器
其二是在动态情况下的能量转换——电动机和发电机
变压器中只有感生电动势，没有动生电动势
而电动机和发电机中则既有感生电动势又有动生电动势
场是物质构成的一种基本形态，在自然界中有着各种各样的场，其中与变压器和电抗器有关的场有： 1 、 电场——电气绝缘 2 、 磁场——磁路 3 、 温度场——损耗和温升 4 、 音场——噪音 这些场的存在对各种电器产品的性能和质量产生极大的影响，所以，我们在产品设计时往往是围绕它们在进行的
只有了解这些场的基本性质才能在电器结构设计中将各种材料合理地组合起来
一）电场 基本电磁原理简介 1

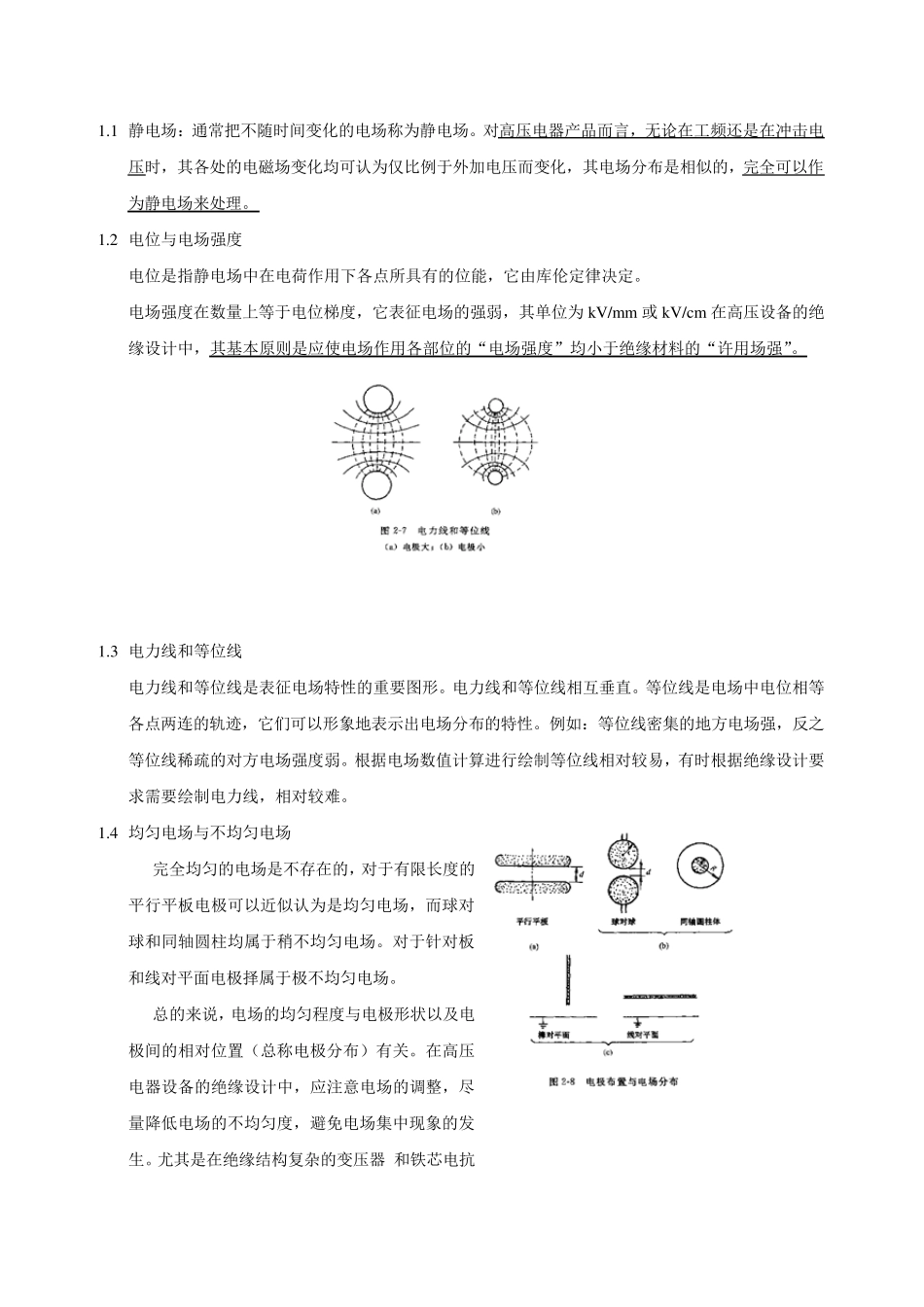

1 静电场：通常把不随时间变化的电场称为静电场
对高压电器产品而言，无论在工频还是在冲击电压时，其各处的电磁场变化均可认为仅比例于外加电压而变化，其电场分布是相似的，完全可以作为静电场来处理
