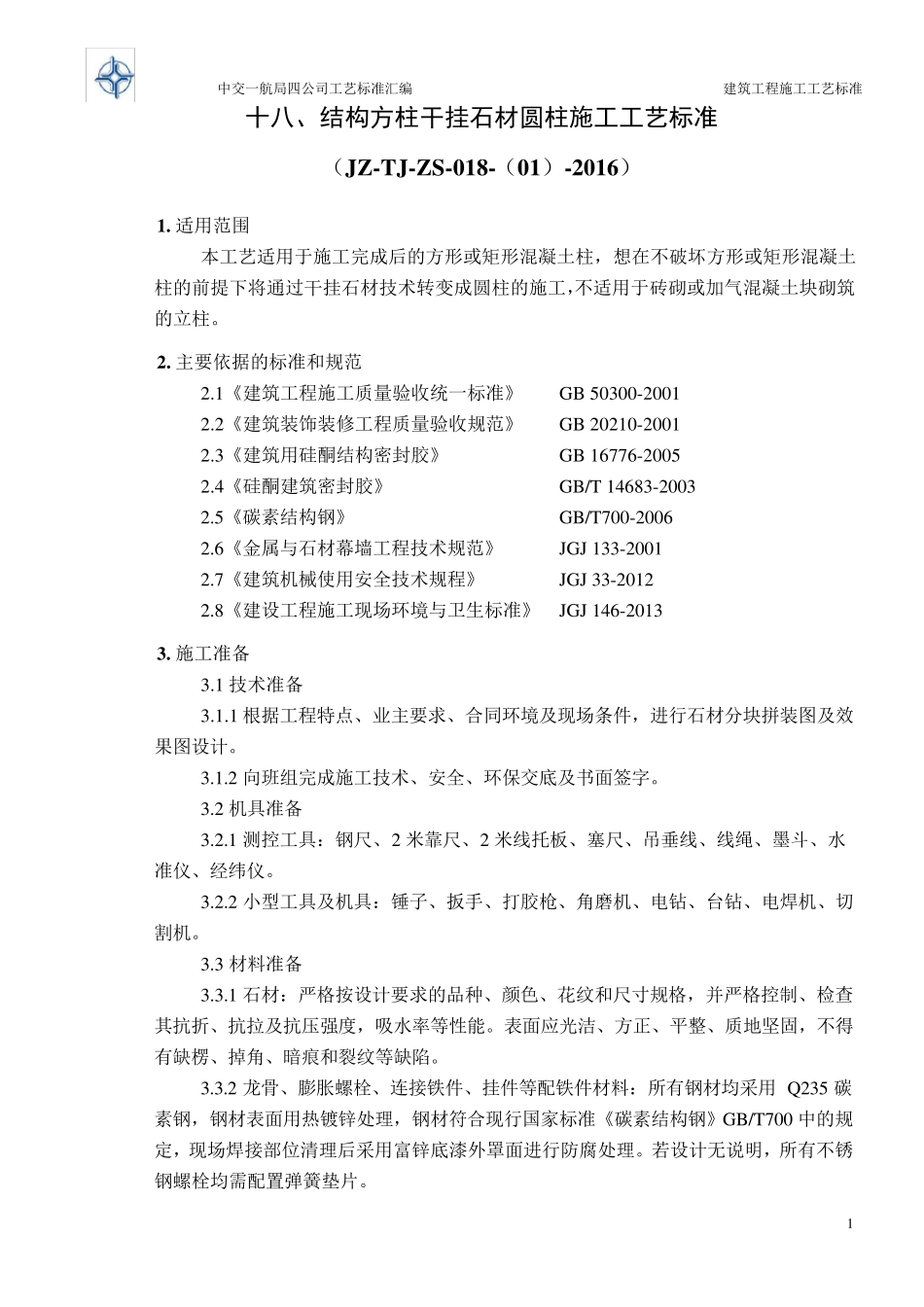

中交一航局四公司工艺标准汇编 建筑工程施工工艺标准 1 十八、结构方柱干挂石材圆柱施工工艺标准 （JZ-TJ-ZS-018-（01）-2016） 1. 适用范围 本工艺适用于施工完成后的方形或矩形混凝土柱，想在不破坏方形或矩形混凝土柱的前提下将通过干挂石材技术转变成圆柱的施工，不适用于砖砌或加气混凝土块砌筑的立柱。 2. 主要依据的标准和规范 2.1《建筑工程施工质量验收统一标准》 GB 50300-2001 2.2《建筑装饰装修工程质量验收规范》 GB 20210-2001 2.3《建筑用硅酮结构密封胶》 GB 16776-2005 2.4《硅酮建筑密封胶》 GB/T 14683-2003 2.5《碳素结构钢》 GB/T700-2006 2.6《金属与石材幕墙工程技术规范》 JGJ 133-2001 2.7《建筑机械使用安全技术规程》 JGJ 33-2012 2.8《建设工程施工现场环境与卫生标准》 JGJ 146-2013 3. 施工准备 3.1 技术准备 3.1.1 根据工程特点、业主要求、合同环境及现场条件，进行石材分块拼装图及效果图设计。 3.1.2 向班组完成施工技术、安全、环保交底及书面签字。 3.2 机具准备 3.2.1 测控工具：钢尺、2 米靠尺、2 米线托板、塞尺、吊垂线、线绳、墨斗、水准仪、经纬仪。 3.2.2 小型工具及机具：锤子、扳手、打胶枪、角磨机、电钻、台钻、电焊机、切割机。 3.3 材料准备 3.3.1 石材：严格按设计要求的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折、抗拉及抗压强度，吸水率等性能。表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。 3.3.2 龙骨、膨胀螺栓、连接铁件、挂件等配铁件材料：所有钢材均采用Q235 碳素钢，钢材表面用热镀锌处理，钢材符合现行国家标准《碳素结构钢》GB/T700 中的规定，现场焊接部位清理后采用富锌底漆外罩面进行防腐处理。若设计无说明，所有不锈钢螺栓均需配置弹簧垫片。 中交一航局四公司工艺标准汇编 房屋建筑工程 2 3.3.3 嵌缝胶、结构胶：采用中性硅酮耐候密封胶，产品符合《建筑用硅酮结构密封胶》GB16776-2005 和《硅酮建筑密封胶》GB/T 14683-2003 规定。 3.4 作业条件 3.4.1 与石材饰面施工相关联的隐蔽工程已通过验收。 3.4.2 机具处于正常工作状态。 3.4.3 石材进场后按照标记编号顺序试拼装合格。 4 . 施工操作工艺 4.1 工艺流程 石材定制→ 石材进场验收→ 石材预拼装→ 搭设脚手架→ 测量放线→ 金属骨架加工→ 金属骨架安装→ 挂件安装→ 石材开槽→ 石材...
