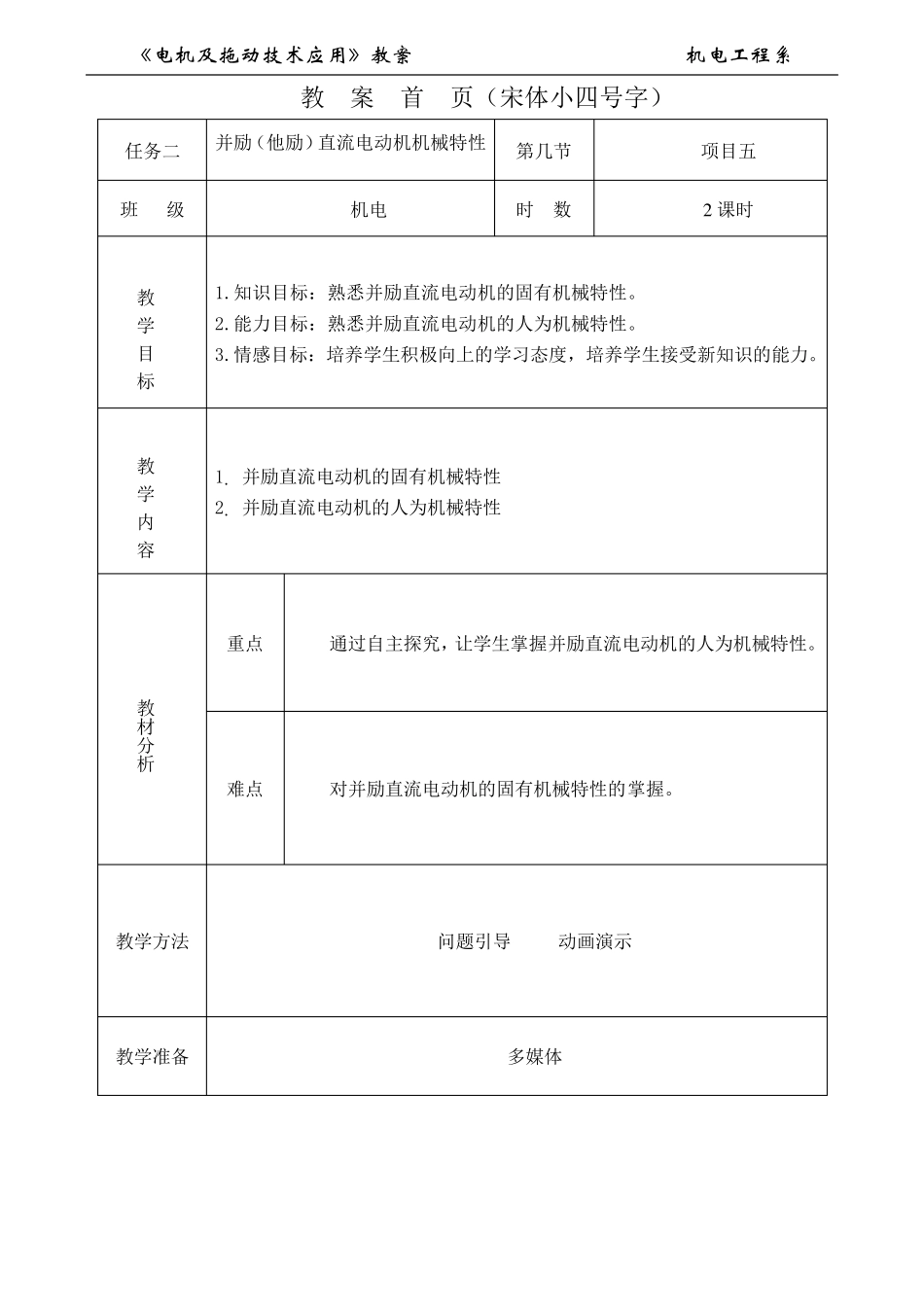

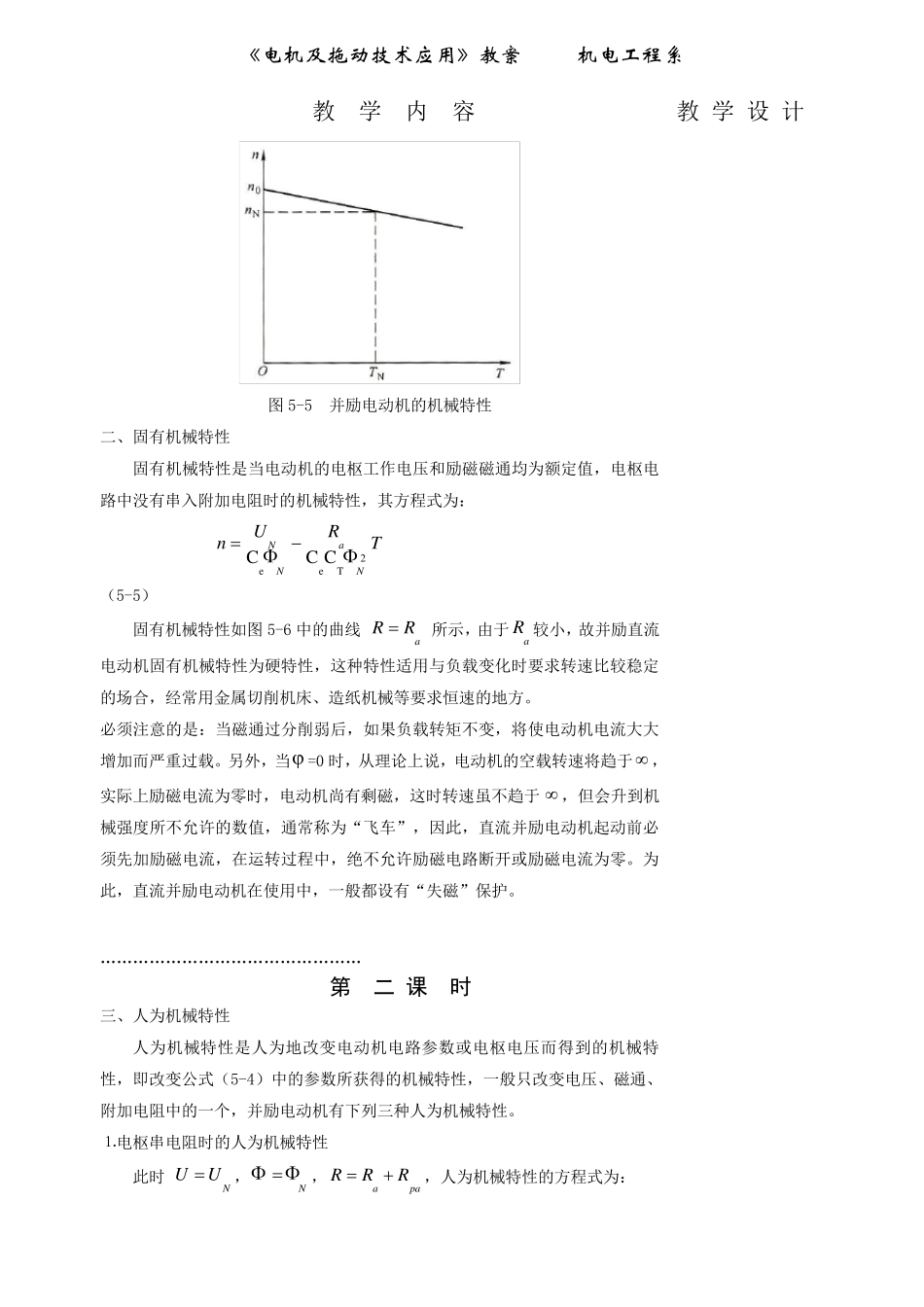

《 电 机 及 拖 动 技 术 应 用 》 教 案 机 电 工 程 系 教 案 首 页（宋体小四号字） 任务二 并励（他励）直流电动机机械特性 第几节 项目五 班 级 机电 时 数 2 课时 教 学 目 标 1.知识目标：熟悉并励直流电动机的固有机械特性。 2.能力目标：熟悉并励直流电动机的人为机械特性。 3.情感目标：培养学生积极向上的学习态度，培养学生接受新知识的能力。 教 学 内 容 1. 并励直流电动机的固有机械特性 2. 并励直流电动机的人为机械特性 教材分析 重点 通过自主探究，让学生掌握并励直流电动机的人为机械特性。 难点 对并励直流电动机的固有机械特性的掌握。 教学方法 问题引导 动画演示 教学准备 多媒体 《 电 机 及 拖 动 技 术 应 用 》 教 案 机 电 工 程 系 教 学 内 容 教 学 设 计 第一部分：导课 ❖ 本次主题：并励直流电动机的机械特性 主题描述：⒈机械特性 解决问题：1.帮助学生了解并励直流电动机的固有机械特性。 2.帮助学生了解并励直流电动机的人为机械特性。 3.帮助学生建立把理论与实践结合起来的抽象思维方式。 第二部分：授课 ………………………………………… 第 一 课 时 并励直流电动机的机械特性是指电动机在电枢电压 U，励磁电流IL,电枢回路总电阻 Ra为恒值的条件下，电动机转速n 与电磁转矩 T 的关系。 一、机械特性方程式 并励直流电动机的电路如图 5-4 所示。 图 5-4 并励直流电动机电路图 并励直流电动机的机械方程式可以从公式aeECn ，aaaUEI R得到： aaeUI RnC （5-3） 再把公式MaIT=C代入上式，得： 02aeeMRUnTnTCC C （5-4） 其中，0eUnC 称为理想空载转速，2aeMRC C  机械特性曲线如图 5-5 所示，是一条稍向下倾斜的直线，其斜率为 。这说明加大电动机负载会使转速下降。 一、情境设计： 二、方法设计 三、过程设计： 第一部分：导课 第二部分：授课 第三部分：总结与拓展 ………………… 步骤:1 步骤:2 ………………… 步骤:1 步骤:2 ………………… 四、引导疑问 （ 下 节 课要 讲的问题） 五、修改或备忘： （空着不填） 《 电 机 及 拖 动 技 术 应 用 》 教 案 机 电 工 程 系 教 学 内 容 教 学 设 计 图 5-5 并 励 电 动 机 的 机 械 特 性 二 、 固 有...
