并联电容器装置设计规范(条文说明)GB50227VIP免费

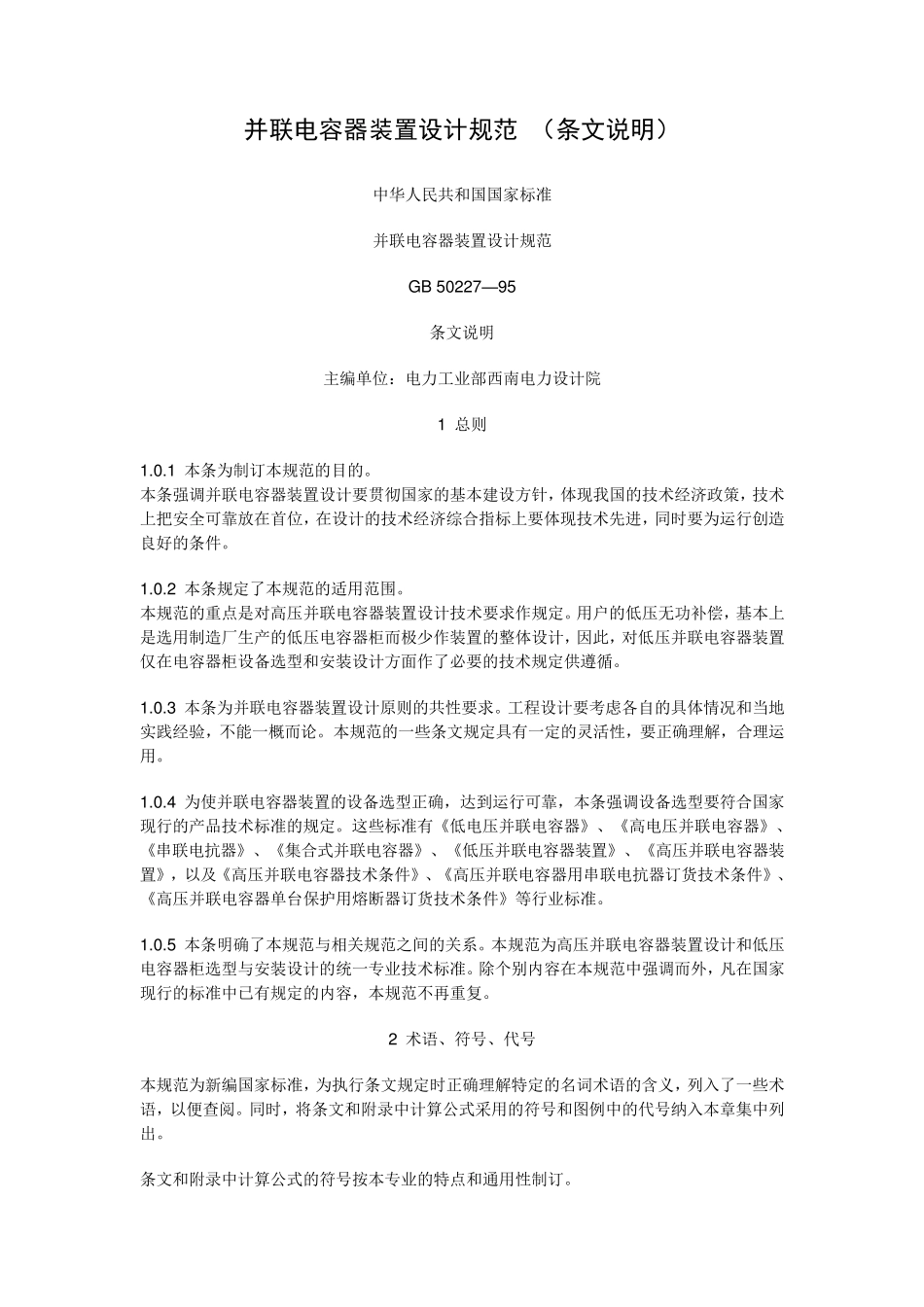

并联电容器装置设计规范 （条文说明） 中华人民共和国国家标准 并联电容器装置设计规范 GB 50227—95 条文说明 主编单位：电力工业部西南电力设计院 1 总则 1.0.1 本条为制订本规范的目的。 本条强调并联电容器装置设计要贯彻国家的基本建设方针，体现我国的技术经济政策，技术上把安全可靠放在首位，在设计的技术经济综合指标上要体现技术先进，同时要为运行创造良好的条件。 1.0.2 本条规定了本规范的适用范围。 本规范的重点是对高压并联电容器装置设计技术要求作规定。用户的低压无功补偿，基本上是选用制造厂生产的低压电容器柜而极少作装置的整体设计，因此，对低压并联电容器装置仅在电容器柜设备选型和安装设计方面作了必要的技术规定供遵循。 1.0.3 本条为并联电容器装置设计原则的共性要求。工程设计要考虑各自的具体情况和当地实践经验，不能一概而论。本规范的一些条文规定具有一定的灵活性，要正确理解，合理运用。 1.0.4 为使并联电容器装置的设备选型正确，达到运行可靠，本条强调设备选型要符合国家现行的产品技术标准的规定。这些标准有《低电压并联电容器》、《高电压并联电容器》、《串联电抗器》、《集合式并联电容器》、《低压并联电容器装置》、《高压并联电容器装置》，以及《高压并联电容器技术条件》、《高压并联电容器用串联电抗器订货技术条件》、《高压并联电容器单台保护用熔断器订货技术条件》等行业标准。 1.0.5 本条明确了本规范与相关规范之间的关系。本规范为高压并联电容器装置设计和低压电容器柜选型与安装设计的统一专业技术标准。除个别内容在本规范中强调而外，凡在国家现行的标准中已有规定的内容，本规范不再重复。 2 术语、符号、代号 本规范为新编国家标准，为执行条文规定时正确理解特定的名词术语的含义，列入了一些术语，以便查阅。同时，将条文和附录中计算公式采用的符号和图例中的代号纳入本章集中列出。 条文和附录中计算公式的符号按本专业的特点和通用性制订。 附录中图例的图形符号，是参照国家标准《电气技术中的文字符号制订通则》的规定和本专业的特点制订的。 3 接入电网基本要求 3．0．1 本条是高压并联电容器装置设计的总原则。 电容器是无功负荷的主要电源。无功电源的安排，应在电力系统有功规划的基础上，进行无功规划。原则上应使无功就地分区分层基本平衡，按地区补偿无功负荷，就地补偿降压变压器的无功损耗，并应能随负荷(或电压)变化进行调整...
