雷达软件操作说明VIP免费

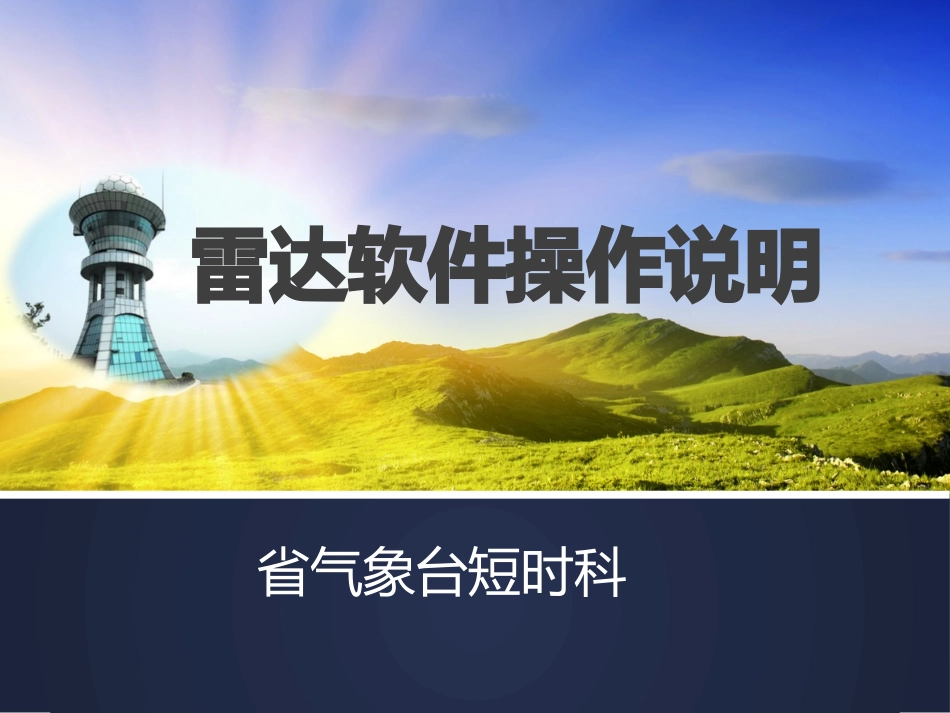

雷达软件操作说明_第1页
1/27

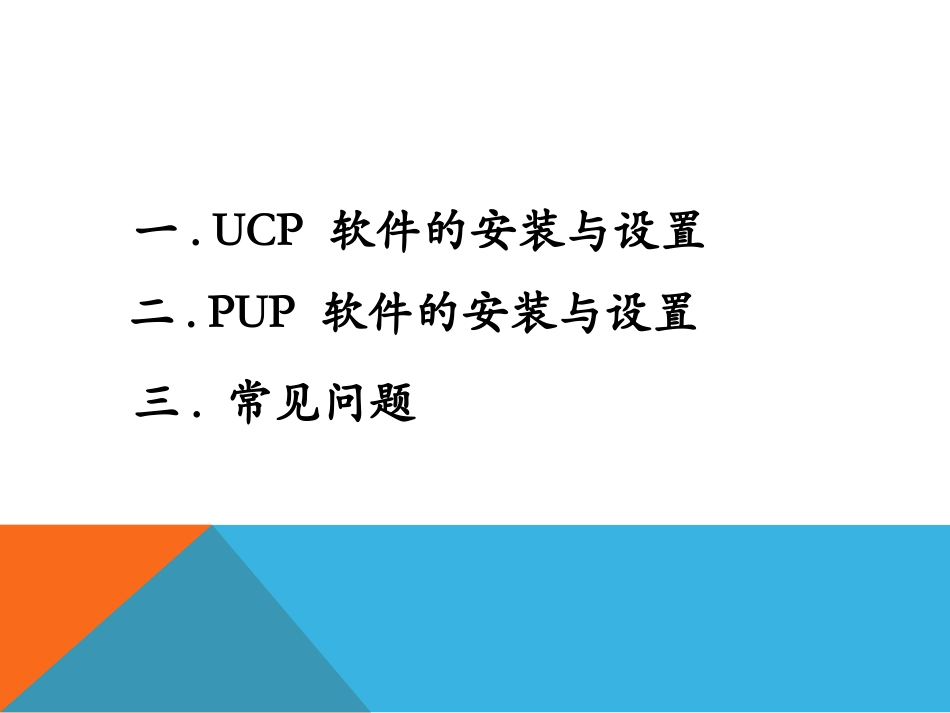

雷达软件操作说明_第2页
2/27

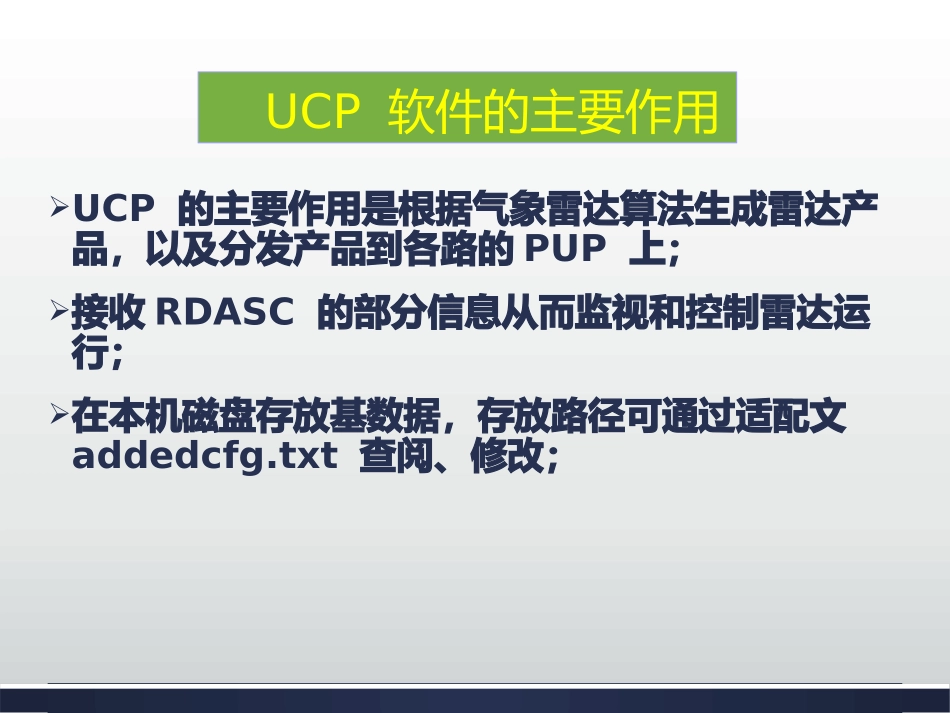

雷达软件操作说明_第3页
3/27
省气象台短时科雷达软件操作说明一.UCP软件的安装与设置二.PUP软件的安装与设置三.常见问题UCP软件的主要作用UCP的主要作用是根据气象雷达算法生成雷达产品,以及分发产品到各路的PUP上;接收RDASC的部分信息从而监视和控制雷达运行;在本机磁盘存放基数据,存放路径可通过适配文addedcfg.txt查阅、修改;(1“)双击安装程序RPG(SA)Setup.exe”开始“安装,一直点击next”(下一步),直到选择安装路径时,其默认的安装路径是D:\RPG,也可以修改。如图:UCP软件的的安装与设置UCP软件的安装与设置(2)输入RDASC计算机的网络名,默认是RDA“,直接点击next”。如图:UCP软件的安装与设置(3)输入保存雷达状态信息和基数据的位置,默认保存在D盘(如左下图)。资料保存路径等设置亦可在安装结束后通过UCP所在的安装路径D:\RPG下的参数配置文件addedcfg.txt中修改,其内容如下图:(4“)点击next”,选择典型安装(Typical),“再一直点击next”即可完成安装。(5)注册:将UCP“启动是弹出的ProductSerialNumber”框内的数字填入RpgReg10.exe“中的SerialNum”框内得到注册码,完成注册。UCP软件的安装与设置(6)设置通信配置文件C:\Windows\NBCOMM.INIUCP生成的雷达产品如何发送到PUP产品显示终端,是通过窄带通信配置文件Nbcomm.ini来控制,相应地PUP也有Nbcomm.ini配置文件,预报员通常是将RPG与PUP安装在同一台电脑,则需要将RPG和PUP的Nbcomm.ini配置文件设置为同一个文件,其通信配置内容如图:UCP软件的安装与设置(7)雷达站点设置在Adaptation“菜单的setsiteinformation”中设置雷达站点信息(设置密码为WXMAN1_,密码中_为空格),如长沙的站点信息为纬度为28466(千分之一度,即除以1000),经度为113012,海拔为630.33米,站号为731。(8)温度层结设置(主要用于冰雹指数)在EnvirData“菜单的HailTemperatures/Defaultstormmotion”中设置-20℃和0℃层高度,单位为公里。UCP软件的安装与设置UCP文件序号文件名说明1UCP/RPG.exeRPG执行程序2lan.cfgRPG配置问件,指定与RPG相连的RDA机器的主机名3Addedcfg.txtRPG配置文件,可设定基数据实时处理和回放处理路径4C:\Windows\NBCOMM.INIRPG与PUP计算机通讯配置文件5C:\sys0\Adapt.dat适配参数文件,算法及环境参数配置文件6C:\sys1\RPGLOG.DATRPG近期的日志文件7yyyymmdd_MSG.LOGRPG运行当天的日志文件一.UCP软件的安装与设置二.PUP软件的安装与设置三.常见问题PUP软件的主要作用PUP主要作用是从RPG获取、保存雷达产品和gif图;实现多个功能供观测员对雷达产品进行操作;业务中通过辅助软件,将产品、gif图上传北京或者上网;PUP软件的安装(1)运行PUP文件夹下的WSR-98DPUP(SA).exe默认安装PUP终端软件,安装默认目录为D:\WSR-98DPUP。(2)安装完成后运行PUP.exe,会出现PUP软件注册提示界面。如图所示:(3)运行PUP注册软件PupReg10.exe,如图所示:PUP软件的安装PUP软件的安装(4)将PUP“注册提示界面上序列号框中PUP10-”以后的数字2882450880复制到PupReg10.exe运行界面中的SerialNumber后面的文本框中,这时可发现下一行Register框中的数字已发生变化,将得到的新数值复制到PUP“”注册提示界面的请键入注册号下面的文本框中,最“”后点击确定按钮后即完成PUP终端显示软件的注册。注册号(1)设置通信配置文C:\Windows\NBCOMM.INIPUP与UCP之间的通信,是通过窄带通信配置NBCOMM.INI来控制,相应地UCP也有NBCOMM.INI配置文件,预报员通常是将UCP与PUP安装在同一台电脑,则需要将UCP和PUP的Nbcomm.ini配置文件设置为同一个文件,其通信配置内容如图:PUP软件的主要设置(2)站点设置””在菜单设置\””””适配数据下的站点中添加和删除相应的雷达产品。(3)产品设置””在菜单设置\”””适配数据下的RPS”中添加和删除相应的雷达产品。PUP软件的主要设置(4)设置地图选项“”点击菜单条中的设置\“”“”适配数据中的地图界面中依次在各个产品号中勾选省界、城市、雷达中心、县名、范围、极射网格等选项,每个产品号勾选完后要及时保存,这样在显示该产品雷达回波时,即可显示相应的地理信息,如图...
