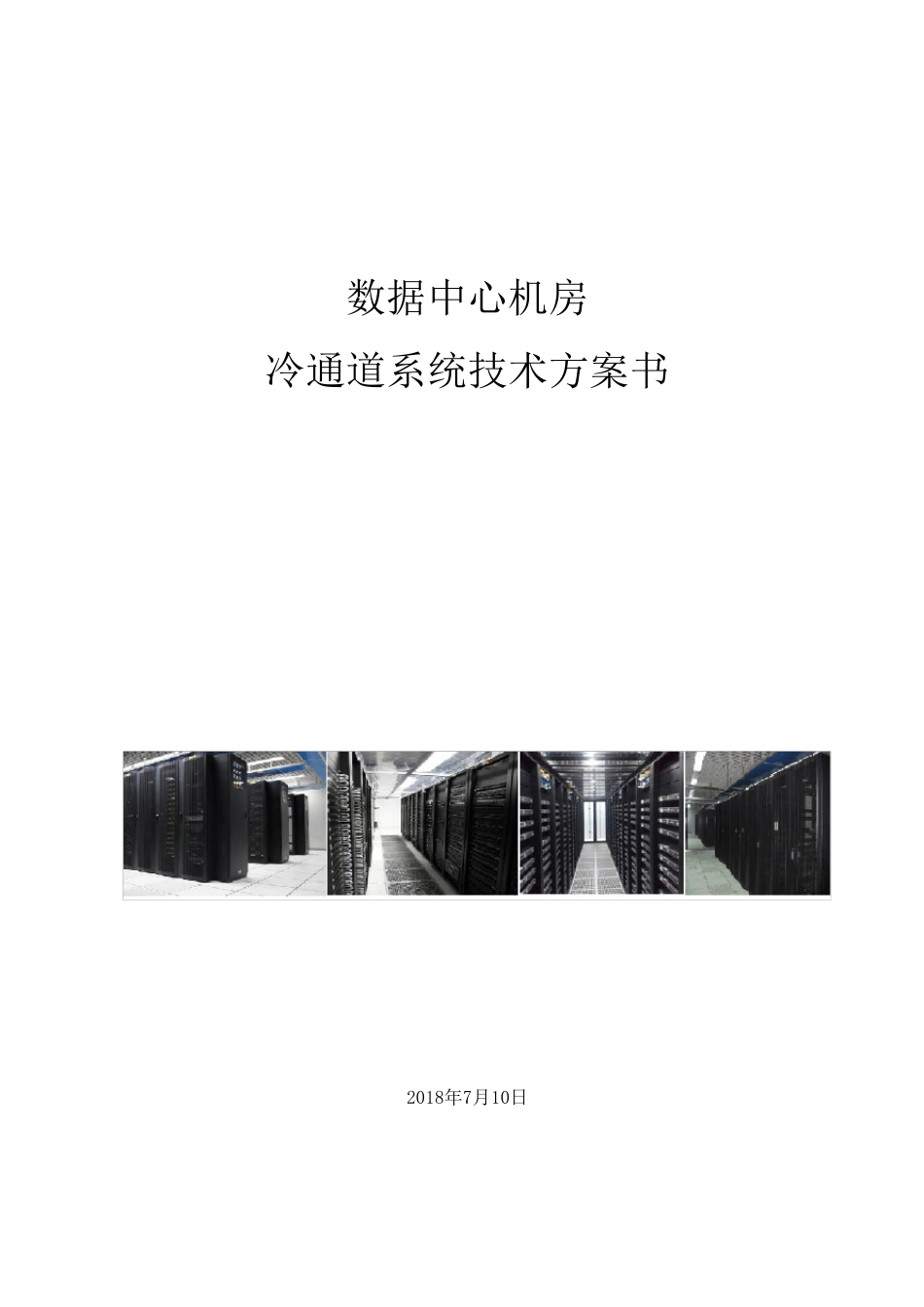

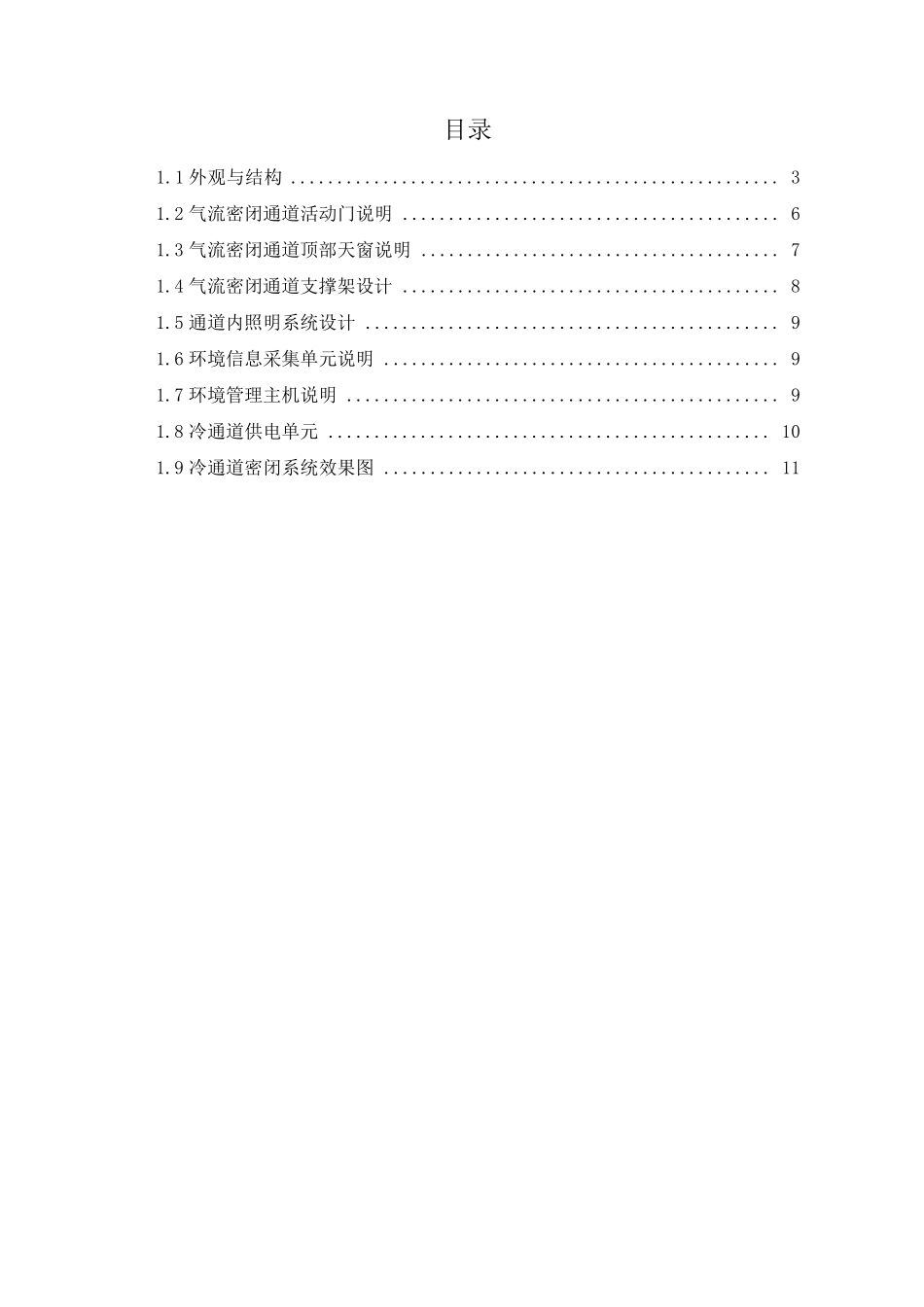

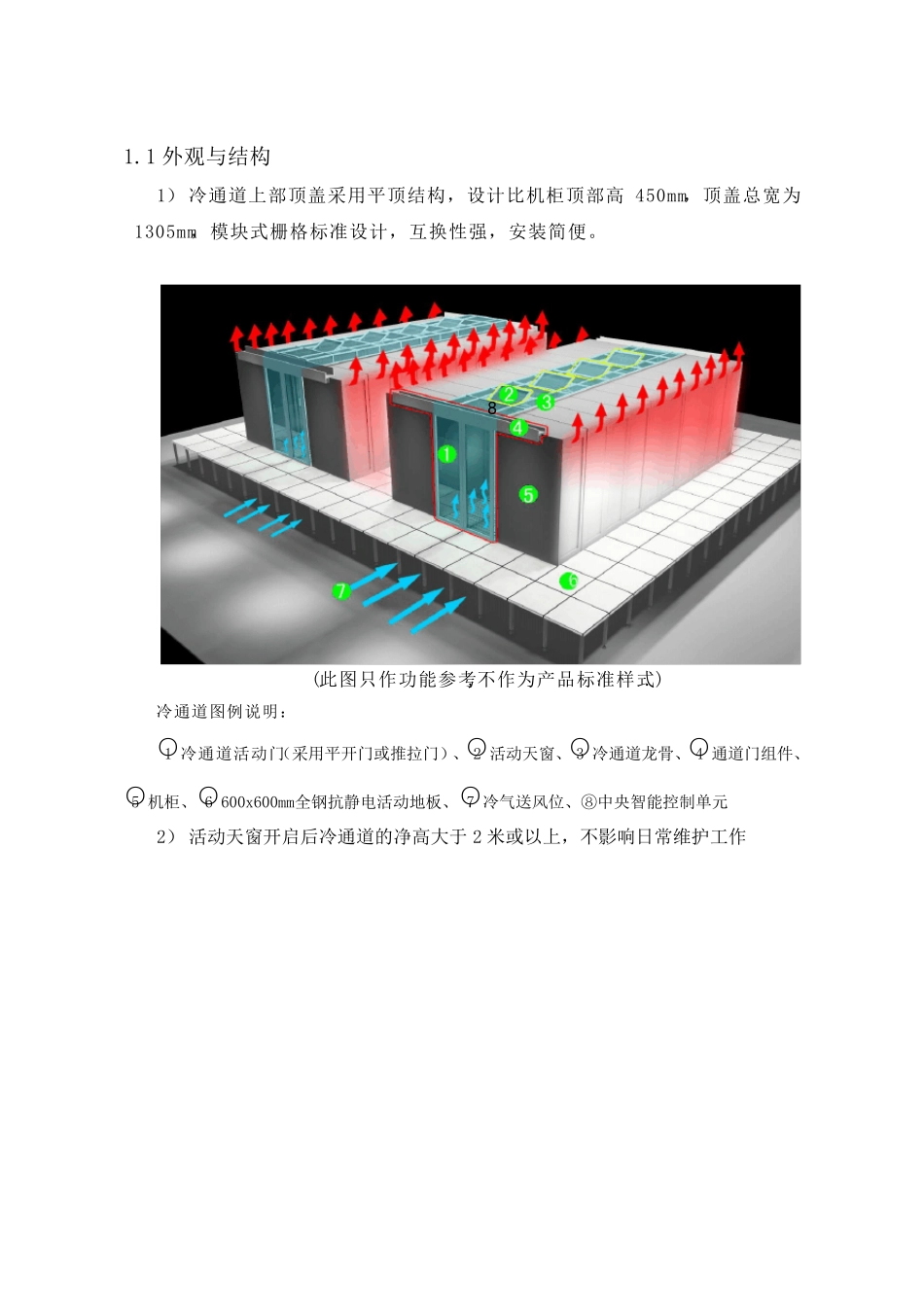

数据中心机房 冷通道系统技术方案书 2018年7月10日 目录 1.1 外观与结构 ..................................................... 3 1.2 气流密闭通道活动门说明 ......................................... 6 1.3 气流密闭通道顶部天窗说明 ....................................... 7 1.4 气流密闭通道支撑架设计 ......................................... 8 1.5 通道内照明系统设计 ............................................. 9 1.6 环境信息采集单元说明 ........................................... 9 1.7 环境管理主机说明 ............................................... 9 1.8 冷通道供电单元 ................................................ 10 1.9 冷通道密闭系统效果图 .......................................... 11 1.1 外观与结构 1） 冷通道上部顶盖采用平顶结构，设计比机柜顶部高450mm，顶盖总宽为1305mm，模块式栅格标准设计，互换性强，安装简便。 (此图只作功能参考,不作为产品标准样式.) 冷通道图例说明： ○1 冷通道活动门（采用平开门或推拉门）、○2 活动天窗、○3 冷通道龙骨、○4 通道门组件、○5 机柜、○6 600x600mm全钢抗静电活动地板、○7 冷气送风位、⑧中央智能控制单元 2） 活动天窗开启后冷通道的净高大于 2 米或以上，不影响日常维护工作 8 3） 冷通道为单元模块式设计，每个单元均能独立安装，并能与相邻的单元连接，互换性强，万能灵活组装。框架与机柜水平支架水平连接，除了起到加固通道本身，还具备方便扩展的功能。 单条冷通道设计图 4） 列头与列尾间分别设置一对活动门，密闭效果好，遏制冷空气流有效地在进 入设备。 通道门打开状态 通道门关闭状态 5） 冷通道的活动门设计为常闭状态，安装自动闭门装置。门均制有缓冲密闭装置，提供较好防护。双向安装推拉把手，开关门具有良好的手感，门与机架的配合严密，间隙少于 3mm。 推拉把手 自动闭门装置 6） 门眉正中设置紧急声光预警装置，通道内安装位监控摄像设。 声 光 预 警 装 置 7） 冷 通 冷 通 道 预 置 端 口 与 机 房 消 防 整 体 联 动 ， 能 根 据 消 防 信 号 （ 开 关 量 信 号 ）自 动 打 开 活 动 天 窗 并 满 足 通 道 内 的 消 防 需 求 。 8） 冷 通 道 所 有 单 元 组...
