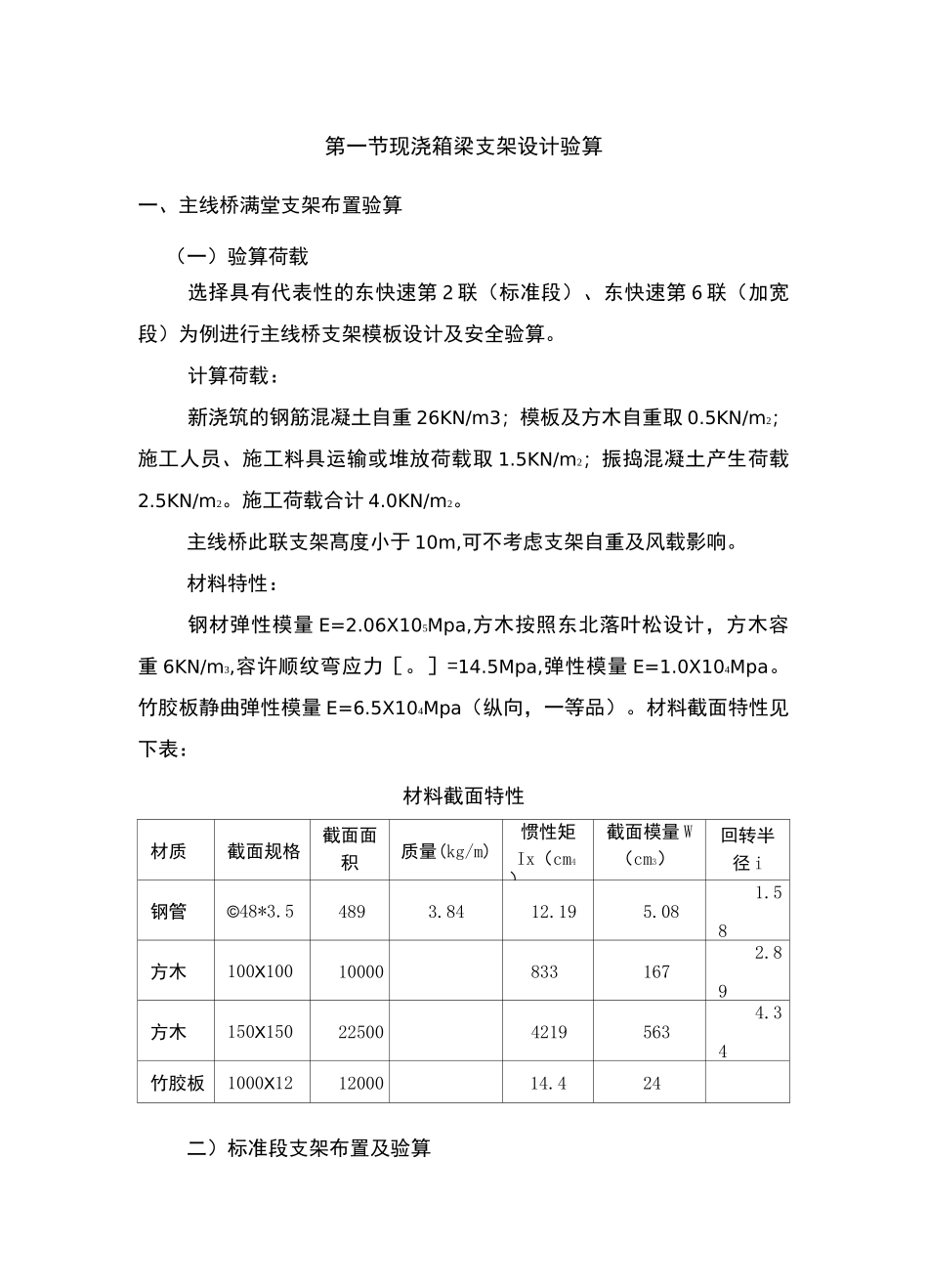

第一节现浇箱梁支架设计验算一、主线桥满堂支架布置验算（一）验算荷载选择具有代表性的东快速第 2 联（标准段）、东快速第 6 联（加宽段）为例进行主线桥支架模板设计及安全验算。计算荷载：新浇筑的钢筋混凝土自重 26KN/m3；模板及方木自重取 0.5KN/m2；施工人员、施工料具运输或堆放荷载取 1.5KN/m2；振捣混凝土产生荷载2.5KN/m2。施工荷载合计 4.0KN/m2。主线桥此联支架髙度小于 10m,可不考虑支架自重及风载影响。材料特性：钢材弹性模量 E=2.06X105Mpa,方木按照东北落叶松设计，方木容重 6KN/m3,容许顺纹弯应力［。］=14.5Mpa,弹性模量 E=1.0X104Mpa。竹胶板静曲弹性模量 E=6.5X104Mpa（纵向，一等品）。材料截面特性见下表：材料截面特性材质截面规格截面面积（mm2）质量(kg/m)惯性矩Ix（cm4）截面模量 W（cm3）回转半径 i（cm）钢管©48*3.54893.8412.195.0881.5方木100X1001000083316792.8方木150X15022500421956344.3竹胶板1000X121200014.424二）标准段支架布置及验算支架立面布置图（单位：mm）桥墩处箱梁截面荷载计算：梁体桥墩处箱室段钢筋砼自重：q=24.27X26X1.8/17.46/1.8=36.44KN/m2（横向）1梁体桥墩处箱室外悬臂钢筋砼自重：q=2.127X26X1.8/3.92X1.8=14.11KN/m2（横向）2端横梁处：横 X 纵 X 步距=900X600X12001）桥墩处支架验算1、桥墩跨中箱室处1、计算承载力时，荷载组合为：S=1.35X（0.5+26X1.8）+1.4X4=69.46KN/m2q=0.3XS=20.84KN/m；2、计算挠度时，荷载组合为：S'=0.5+26*1.8=47.3KN/m2；q'=0.3XS'=14.19KN/m2；A、竹胶板验算由 JGJ162-2008 得竹胶板参数100XlS0S.4/¥卿,441302.011302.01100XlOOmm 方木弯矩[o]=35N/mm2；E=9.898X103N/mm2；b=300mmW=7.2X10-6m3；I=4.32X10-8m4；M=0.107X20.84X0.32=0.20069KN・m；maxo=M/W=200.69/7.2=27.87N/mm2<[o]=35N/mm26=0.677q 4 二 o677x14 」 9 % 0.34 =0.013mm〈L/400=300100El9.898x109x4.32x10-8/400=0.75mm 满足要求。B、100X100mm 方木分配梁按跨度纵 X 横=0.6mX0.9m 的中间连续，两端简支梁计算，所受均布荷载：q=69.46X0.3=20.838KN/m1nmiiuuuunuiiuuuu经计算Mmax=1808.44N•mMmax=「一。二 W10.83N/mm2〈13N/mm2 满足要求J7C.74170.74150X150 方木弯矩图1272.lOOXIOOmm 方木位移图6max=1.04mm〈900/400=2.25mm 满足要求C、150X150 方木纵梁IUDJL 忑厉 IQ 弱 1 忑阳150X150 方木受力简图桥墩处支架纵向跨度为 0.6m ...
