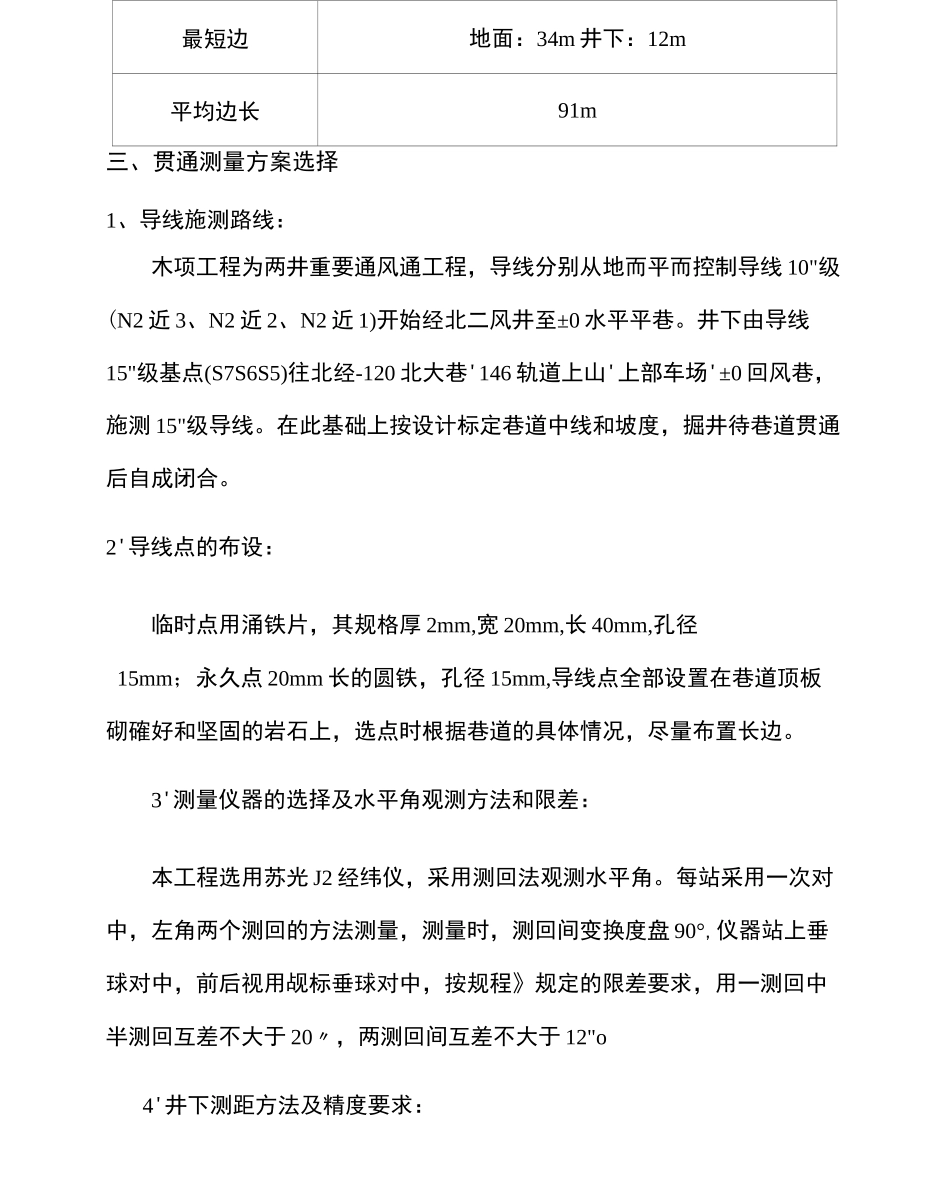

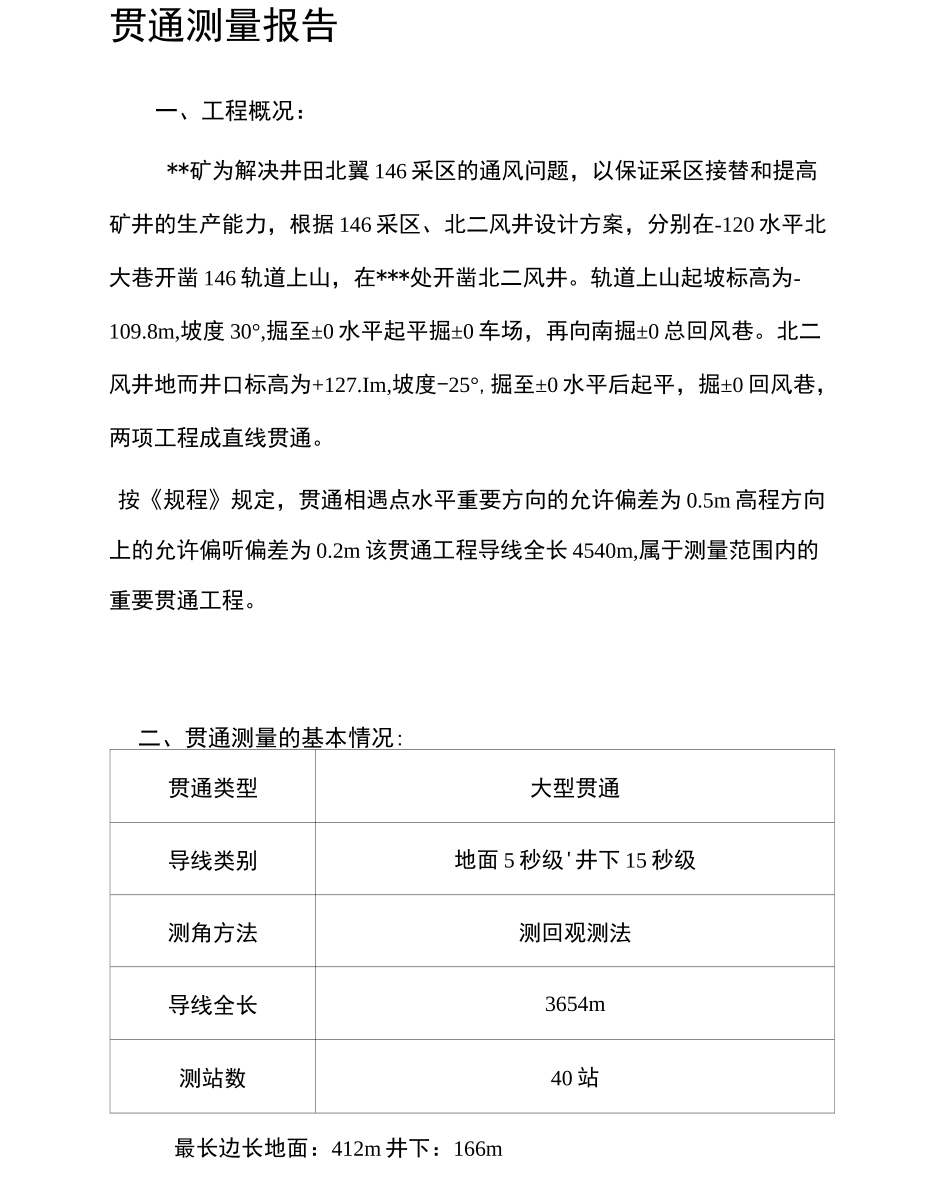

矿井贯通测量报告LastrevisedbyLELEin2021最长边长地面：412m 井下：166m贯通测量报告一、工程概况：**矿为解决井田北翼 146 采区的通风问题，以保证采区接替和提高矿井的生产能力，根据 146 采区、北二风井设计方案，分别在-120 水平北大巷开凿 146 轨道上山，在***处开凿北二风井。轨道上山起坡标高为-109.8m,坡度 30°,掘至±0 水平起平掘±0 车场，再向南掘±0 总回风巷。北二风井地而井口标高为+127.Im,坡度-25°,掘至±0 水平后起平，掘±0 回风巷，两项工程成直线贯通。按《规程》规定，贯通相遇点水平重要方向的允许偏差为 0.5m 高程方向上的允许偏听偏差为 0.2m 该贯通工程导线全长 4540m,属于测量范围内的重要贯通工程。二、贯通测量的基本情况:贯通类型大型贯通导线类别地面 5 秒级'井下 15 秒级测角方法测回观测法导线全长3654m测站数40 站最短边地面：34m 井下：12m平均边长91m三、贯通测量方案选择1、导线施测路线：木项工程为两井重要通风通工程，导线分别从地而平而控制导线 10"级(N2 近 3、N2 近 2、N2 近 1)开始经北二风井至±0 水平平巷。井下由导线15"级基点(S7S6S5)往北经-120 北大巷'146 轨道上山'上部车场'±0 回风巷，施测 15"级导线。在此基础上按设计标定巷道中线和坡度，掘井待巷道贯通后自成闭合。2'导线点的布设：临时点用涌铁片，其规格厚 2mm,宽 20mm,长 40mm,孔径15mm；永久点 20mm 长的圆铁，孔径 15mm,导线点全部设置在巷道顶板砌確好和坚固的岩石上，选点时根据巷道的具体情况，尽量布置长边。3'测量仪器的选择及水平角观测方法和限差：本工程选用苏光 J2 经纬仪，采用测回法观测水平角。每站采用一次对中，左角两个测回的方法测量，测量时，测回间变换度盘 90°,仪器站上垂球对中，前后视用觇标垂球对中，按规程》规定的限差要求，用一测回中半测回互差不大于 20〃，两测回间互差不大于 12"o4'井下测距方法及精度要求：采用 REDminiz 型防爆测距仪，在测站上安置测距仪，在前'后视点上安置反射镜，并照准测距仪，再用测距仪瞄准有反射镜，然后打开电源开关，按仪器说明书规定的步骤和方法进行测距和测量天顶距或垂直距，并测记气象差数，温度和气压，测距仪测回读数较差不大于 3mm,一测顺读数较差不在于 lOmmo5、水准测量：平巷中采用 S3 级水准进行测量，往返各一次，每站变换两次仪器高观测。其高差的互差不大于 5mm,前后视距距离应大致相等。用 2...
