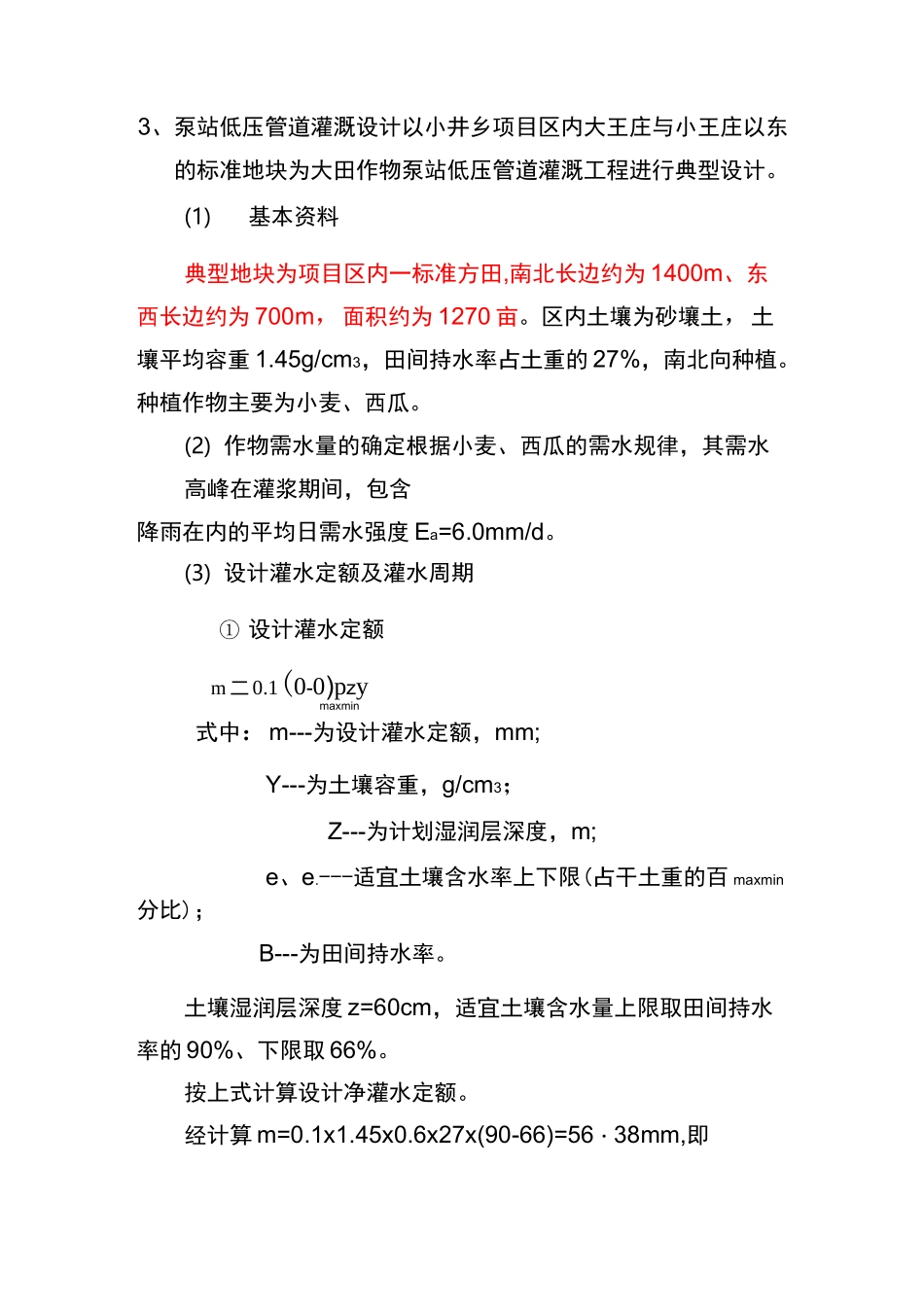

3、泵站低压管道灌溉设计以小井乡项目区内大王庄与小王庄以东的标准地块为大田作物泵站低压管道灌溉工程进行典型设计。(1)基本资料典型地块为项目区内一标准方田,南北长边约为 1400m、东西长边约为 700m，面积约为 1270 亩。区内土壤为砂壤土，土壤平均容重 1.45g/cm3，田间持水率占土重的 27%，南北向种植。种植作物主要为小麦、西瓜。(2) 作物需水量的确定根据小麦、西瓜的需水规律，其需水高峰在灌浆期间，包含降雨在内的平均日需水强度 Ea=6.0mm/d。(3) 设计灌水定额及灌水周期① 设计灌水定额m 二 0.1(0-0)pzymaxmin式中：m---为设计灌水定额，mm;Y---为土壤容重，g/cm3；Z---为计划湿润层深度，m;e、e.---适宜土壤含水率上下限(占干土重的百 maxmin分比)；B---为田间持水率。土壤湿润层深度 z=60cm，适宜土壤含水量上限取田间持水率的 90%、下限取 66%。按上式计算设计净灌水定额。经计算 m=0.1x1.45x0.6x27x(90-66)=56・38mm,即37.6m3/亩 o②灌水周期:T=(m/E)=56.38 三 6=9・4 天，取 10 天。a式中：T---为设计灌水周期,单位 d；其余符号意义同前。(4)工程总体布置依据地形、地块、道路等情况布置管道系统，使管线最短，控制面积最大，便于机耕，管理方便。并尽可能双向分水，方便浇地、节水，长畦改短。在典型地块内，泵站位于大王庄与小王庄东南的裴子岩河边，管道采用 PVC 材料，总管、干管、分干管、支管和移动软管相结合。从泵站沿南北方向布置总管一条，长 40m;在总管上利用 1条长为 1332m 的干管南北布置；再垂直于这条干管布置 10 条分干管，分别为 590m 的 1 条、500m 的 9 条；在这 10 条分干管上各布置支管，每条支管长约 37m。给水栓沿支管布置，间距不大于 100m，共布置 122 个给水栓。给水栓双向分水控制灌溉，给水栓上连接移动式输水软管，软管连接采用快速接头，每个给水栓的控制面积为 10.41 亩。低压管道灌溉典型工程设计布置图见图 4-2。图 4-2 泵站低压管道灌溉典型工程设计布置图(5)灌溉设计流量的确定根据设计灌水定额、灌溉面积、灌水周期和每天工作的时间，按下式计算确定系统灌溉设计流量。Q 设=0.667mA/(nTt)式中：Q 设---为管道系统的灌溉设计流量,m3/h；n---为灌溉水利用系数，低压管灌区取 0.85；t---为灌水时间，h，取 15h；T---为设计灌水周期，dm---为设计灌水定额，mm；A---为典型区面积，亩；贝•Q 设=0.667x56.38x1270m(0.85x10x15)=374.58m3/h...
