模流分析报告专题课件VIP免费

模流分析报告专题课件_第1页
1/18
模流分析报告专题课件_第2页
2/18
模流分析报告专题课件_第3页
3/18

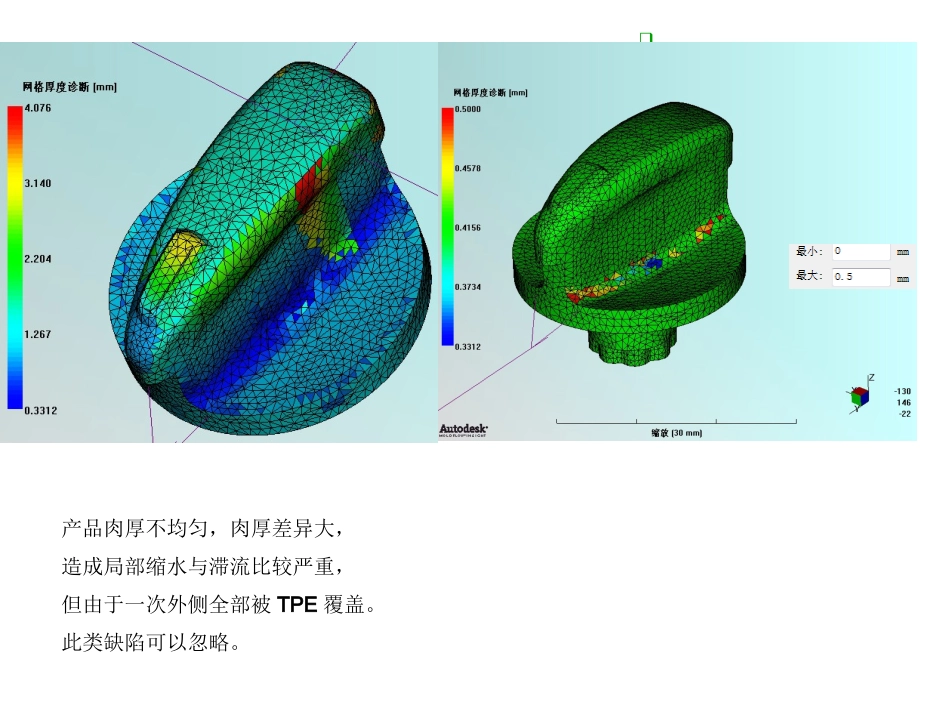

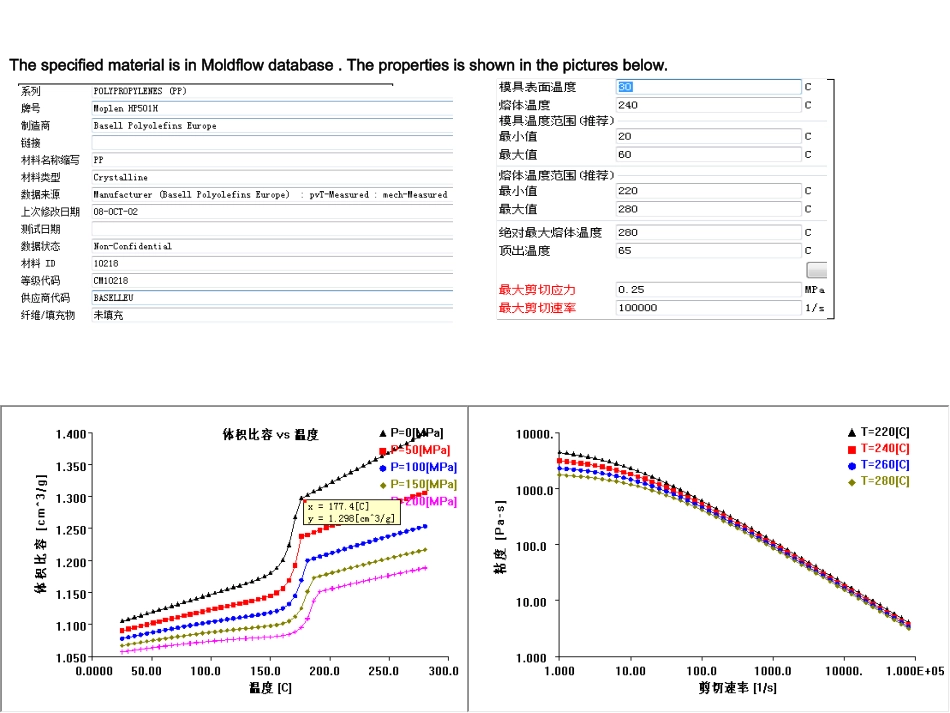

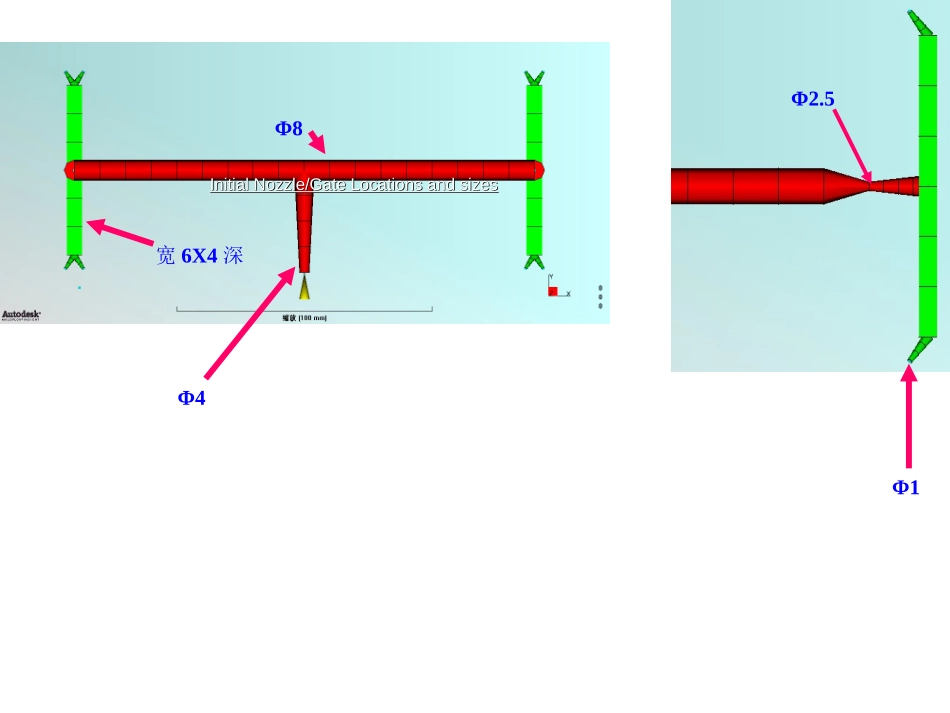

ThicknessAnalysisIndicationAnalysisIndication产品肉厚不均匀,肉厚差异大,造成局部缩水与滞流比较严重,但由于一次外侧全部被TPE覆盖。此类缺陷可以忽略。MaterialDataMaterialDataThespecifiedmaterialisinMoldflowdatabase.Thepropertiesisshowninthepicturesbelow.InitialNozzle/GateLocationsandsizesInitialNozzle/GateLocationsandsizesΦ4Φ8宽6X4深Φ1Φ2.5SimulationresultslistSimulationresultslistFilltime(contour)PressureatV/PswitchoverFlowFrontTempSystemPressureClampForceAirTrapsWeldLinesVolumetricshrinkageatejectionDeflectionConclusionsandsuggestionsFilltimeFilltime图示为制品充填动态图,SHIFT+F5播放动画,注射时间为0.42SFilltimeFilltime图示为制品充填动态图,SHIFT+F5播放动画由于肉厚不均匀有滞流现象。PressureatV/PswitchoverPressureatV/Pswitchover•图示为制品保压切换压力分布.•:制品在充填至99.00%时保压切换,且切换压力为44Mpa.•不包含流道为最大压力12.97MPA.FlowFrontTempFlowFrontTemp•图示为制品波前温度分布。制品温度分布均匀SystemPressureSystemPressureMaxinjectionpressure=44Mpa。ClampForceClampForceMax.clampforceduringpacking=9.8tons.AirTrapsAirTraps图示显示制品积风位置,此处需要加开排气WeldlinesWeldlines图示显示制品结合线位置此处接合线明显,需要加强排气,入子与分型面排气。VolumetricVolumetricshrinkageatejectionshrinkageatejection图示显示制品顶出时的体积收缩,肉厚大的区域保压效果不好,收缩相对比较大。Boss收缩较均匀不会出现变形。注射时间为0.4S,保压时间为6.9S,冷却时间为13S。DeflectionDeflection图示显示制品总变形趋势.变形值仅供参考。图示为放大10倍之效果。Deflection(X)Deflection(X)图示显示制品X方向变形趋势.图为放大10倍之效果。Deflection(Y)Deflection(Y)图示显示制品Y方向变形趋势.图为放大10倍之效果。Deflection(Z)Deflection(Z)图示显示制品Z方向变形趋势.图为放大10倍之效果。Conclusions&Suggestionscasecontentcase1Filltime0.4Spressure44Mpaweldline开排气volumetricshrinkageOK综上所述:制品波前温度均在材料正常范围之内,制品充填有滞流,局部充填困难。制品充填末端及结合线处,需注意加强排气,内侧入子区。制品顶部区产生收缩无法调整,但考虑产品非外观件,此区域表面缩水不影响。Z变形值最大为0.18MM,柱子有向一侧变弯的趋势,生产时应注意此处的同心度公差,调整合理范围内。TheendThanks!
