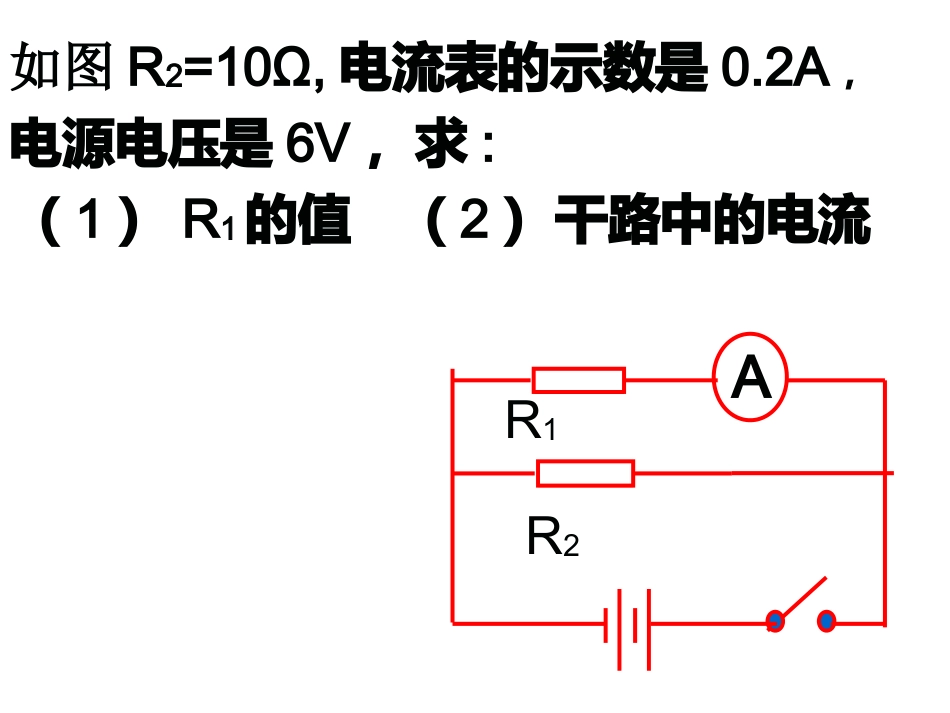

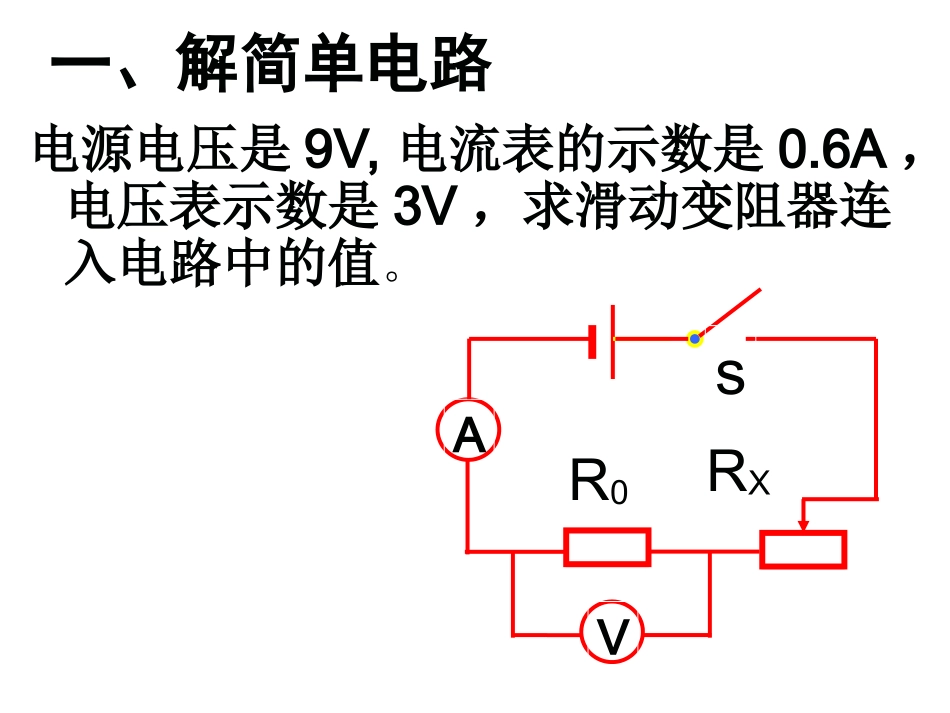

欧姆定律计算题归类指导一、解简单电路电源电压是9V,电流表的示数是0.6A，电压表示数是3V，求滑动变阻器连入电路中的值。AsVR0RX如图R2=10Ω,电流表的示数是0.2A，电源电压是6V，求:（1）R1的值（2）干路中的电流AR1R2丛书：选择题：1填空题：2、3、4、5、8、9例3、如图，P向右滑动时，各表的示数如何变化？pA1VR1R2二、动态电路分析丛书：选择题：4、5sL2L1adcbe三、电路故障分析闭合s后，两灯都不发光，用电压表检查，ae两点间有电压，ad两点间有电压，db两点间有电压，cd两点间无电压；你能说出电路故障吗？用导线把cb两点连接后，会出现什么现象？丛书：选择题：3、7四、比例问题乙S甲R1R2S闭合，甲、乙都是电压表时，甲乙两表的示数比是3︰2，若S断开，甲乙都是电流表时，甲乙两表的示数比是多少？6如图电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数9V，则R1︰R2为（）A.1︰2B.2︰1C.1︰3D.3︰1如图，甲乙两表都是电压表，闭合S时，两表的示数比U甲︰U乙=3︰1，当甲乙都是电流表，断开S时，两表的示数比I甲︰I乙是多少？乙S甲R1R2丛书：选择题：2、6填空题：7五、图像问题如图，改变滑片P的位置，电压表示数随电流变化如图象所示，根据以上条件求出R0的阻值和电源电压。pVARXR02424686810UI如图，电源电压为8V，电流表的量程为0-0.6A,电压表的为0-15V，灯泡的电流随电压变化的关系如图。求：a、电流表示数是0.4A时，电压表的示数；b、为了保护电路，R允许的最小值。VpLRSA丛书：填空题：6、10六、综合题电源电压是6V，当S1闭合，S2断开时，=0.3A；再闭合S2后，=0.5A,求R1的值。AS1S2R1R2AA如图，小灯泡的电阻是15Ω，P滑到最左端时，电流表的示数是0.6A，要使L两端的电压为6V，求滑动变阻器连入电路中的阻值是多少Ω？psLA例7、如图，电源电压是18V，R1“上标有50Ω1A”，R2是20Ω，求R1从左向右滑动中，电流表和电压表的最大变化范围是多少？ApVR1R2例8、如图，电源电压是18V，R1上标有“100Ω1A”，闭合S，电流表示数是0.5A，电压表示数是13V，求：（1）R1R2的值；（2）电流表、电压表的量程分别是0.6A和15V，R1的允许连入的范围是多少？VpAR1R2例9、图中R2标有“50Ω1A”，U=18V，S闭合，电流表示数是0.5A，电压表示数是5V,求（1）R1的值；（2）此时R2的有效值；（3）若电流表、电压表分别用0.6A和15V的量程，求R2的允许取值范围。pVAR2R1
