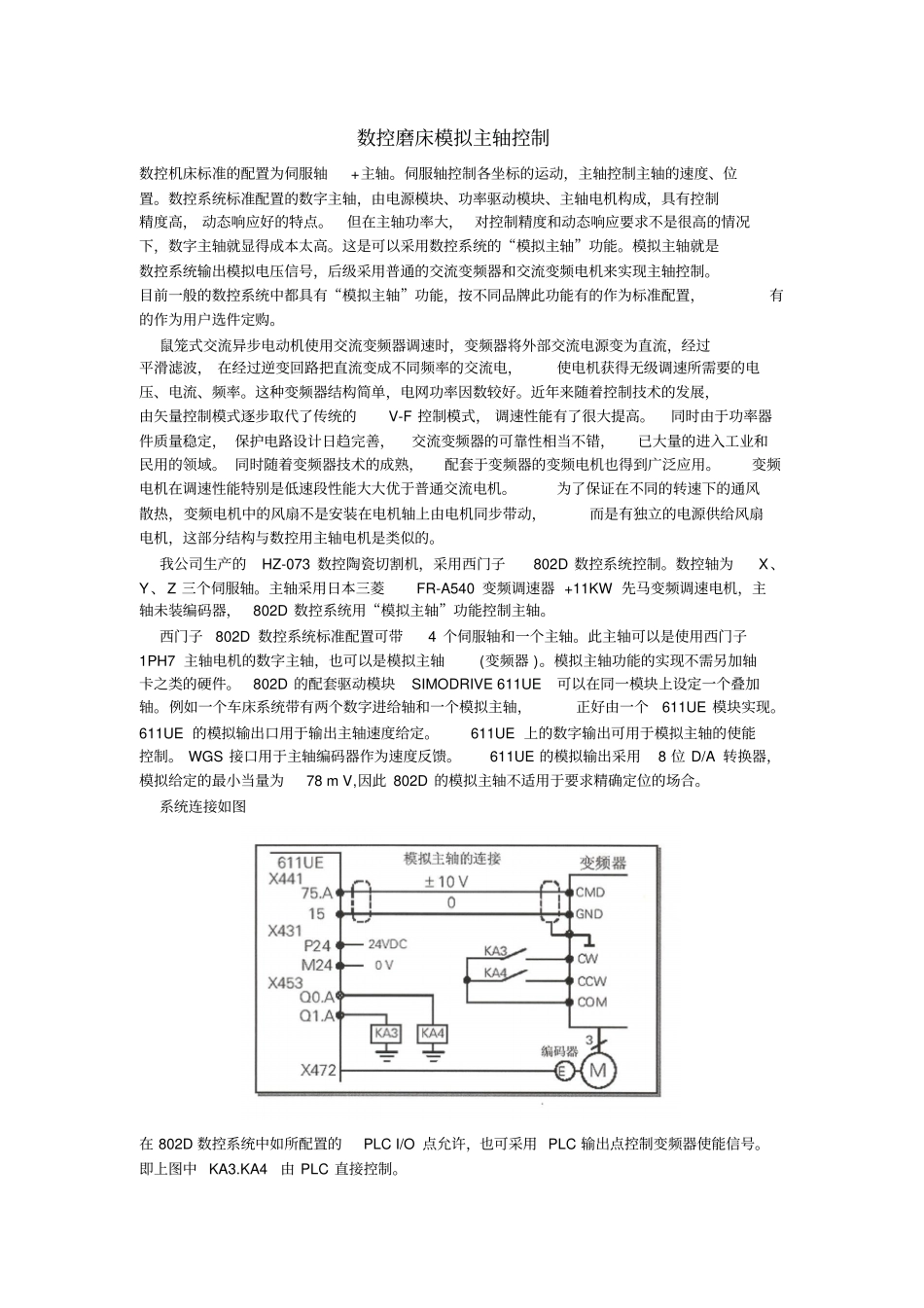

数控磨床模拟主轴控制数控机床标准的配置为伺服轴+主轴。伺服轴控制各坐标的运动，主轴控制主轴的速度、位置。数控系统标准配置的数字主轴，由电源模块、功率驱动模块、主轴电机构成，具有控制精度高， 动态响应好的特点。但在主轴功率大， 对控制精度和动态响应要求不是很高的情况下，数字主轴就显得成本太高。这是可以采用数控系统的“模拟主轴”功能。模拟主轴就是数控系统输出模拟电压信号，后级采用普通的交流变频器和交流变频电机来实现主轴控制。目前一般的数控系统中都具有“模拟主轴”功能，按不同品牌此功能有的作为标准配置，有的作为用户选件定购。鼠笼式交流异步电动机使用交流变频器调速时，变频器将外部交流电源变为直流，经过平滑滤波， 在经过逆变回路把直流变成不同频率的交流电，使电机获得无级调速所需要的电压、电流、频率。这种变频器结构简单，电网功率因数较好。近年来随着控制技术的发展，由矢量控制模式逐步取代了传统的V-F 控制模式， 调速性能有了很大提高。同时由于功率器件质量稳定， 保护电路设计日趋完善，交流变频器的可靠性相当不错，已大量的进入工业和民用的领域。 同时随着变频器技术的成熟，配套于变频器的变频电机也得到广泛应用。变频电机在调速性能特别是低速段性能大大优于普通交流电机。为了保证在不同的转速下的通风散热，变频电机中的风扇不是安装在电机轴上由电机同步带动，而是有独立的电源供给风扇电机，这部分结构与数控用主轴电机是类似的。我公司生产的HZ-073 数控陶瓷切割机，采用西门子802D 数控系统控制。数控轴为X、Y、Z 三个伺服轴。主轴采用日本三菱FR-A540 变频调速器 +11KW 先马变频调速电机，主轴未装编码器，802D 数控系统用“模拟主轴”功能控制主轴。西门子802D 数控系统标准配置可带4 个伺服轴和一个主轴。此主轴可以是使用西门子1PH7 主轴电机的数字主轴，也可以是模拟主轴(变频器 )。模拟主轴功能的实现不需另加轴卡之类的硬件。802D 的配套驱动模块SIMODRIVE 611UE可以在同一模块上设定一个叠加轴。例如一个车床系统带有两个数字进给轴和一个模拟主轴，正好由一个611UE 模块实现。611UE 的模拟输出口用于输出主轴速度给定。611UE 上的数字输出可用于模拟主轴的使能控制。 WGS 接口用于主轴编码器作为速度反馈。611UE 的模拟输出采用8 位 D/A 转换器，模拟给定的最小当量为78 m V,因此 802D 的模拟主轴不适用于要求精确定位的场合。系统连接...
