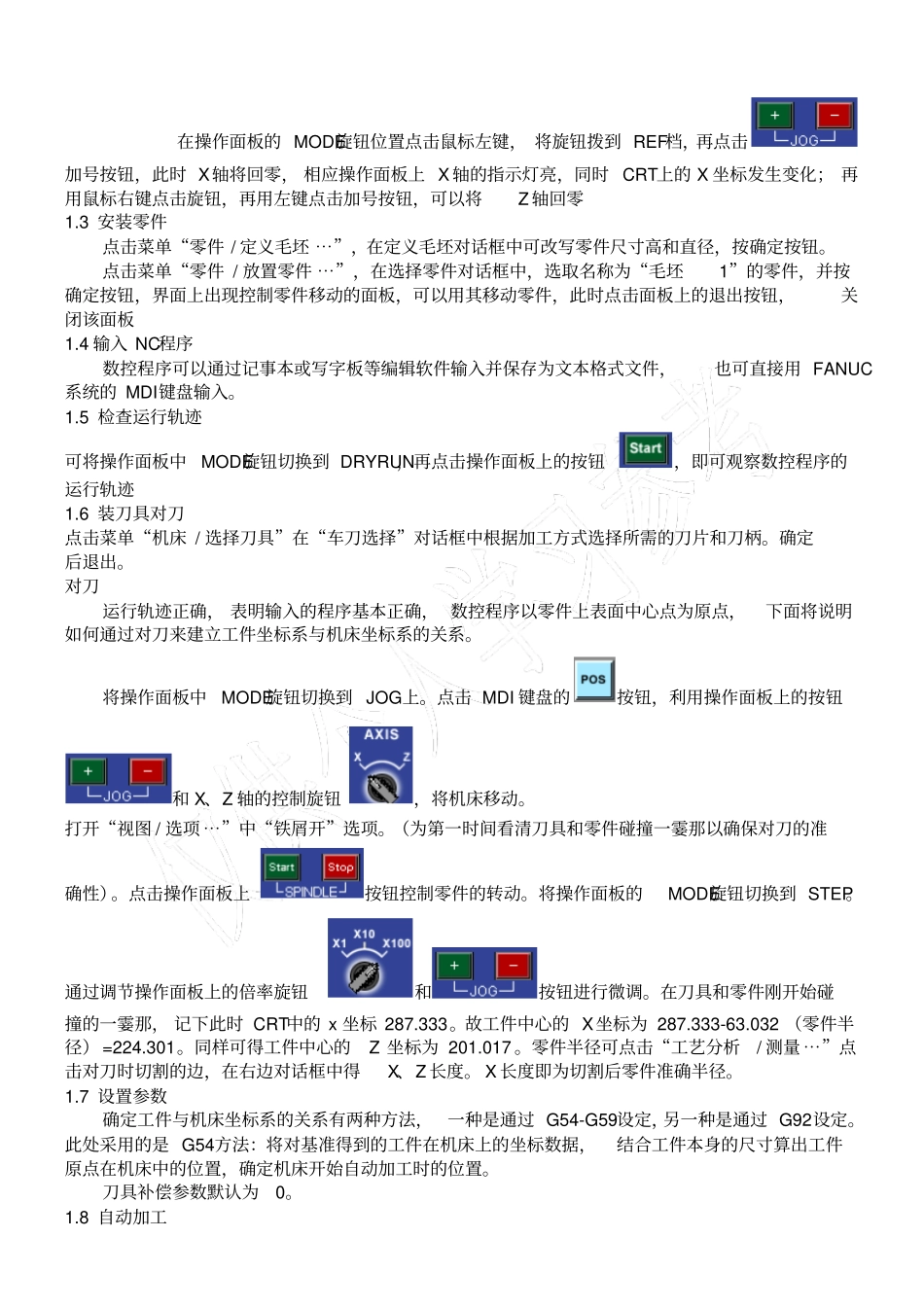

实验 2 数控车床加工编程实验实验指导教师：日期：实验地点： CNC编程实验室实验设备：计算机数控加工仿真软件实验目的：1. 熟悉数控车床的操作方法。2. 掌握编制数控加工程序的基本方法及常用指令的使用。实验内容：加工此零件。采用外圆加工方式，选取刀尖半径0.4 ，刀具长度 60，V号刀片， H型刀柄。加工应选择直径 130mm，高为 200 圆柱型毛坯。程序如下：O1 (EXAMTURNING1) N10G54 N20T0101 N30S100M03 N40X65.Z0 N50G71U2.R0.5; N60G71P70Q170U1.W0.5F100 N70G01X20. N80W-24. N90X25. N100X30.W-16. N110X36. N120W-15. N130X40. N140W-30. N150X60. N160W-15. N170X65.; N175G70P70Q170; N180T0100; N190X80.Z0; N370M30 加工结果如图所示。图实例加工结果样图实验步骤：进入系统打开“开始”菜单。在“程序/ 数控加工仿真系统 / ”中选择“数控加工仿真系统（FANUC）”点击，进入。1.1 选择机床点击菜单 “机床 / 选择机床 ⋯”，在选择机床对话框中控制系统选择FANUC，机床类型选择车床并按确定按钮1.2 机床回零在操作面板的 MODE旋钮位置点击鼠标左键， 将旋钮拨到 REF档，再点击加号按钮，此时 X轴将回零， 相应操作面板上 X 轴的指示灯亮，同时 CRT上的 X 坐标发生变化； 再用鼠标右键点击旋钮，再用左键点击加号按钮，可以将Z 轴回零1.3 安装零件点击菜单“零件 / 定义毛坯 ⋯”，在定义毛坯对话框中可改写零件尺寸高和直径，按确定按钮。点击菜单“零件 / 放置零件 ⋯”，在选择零件对话框中，选取名称为“毛坯1”的零件，并按确定按钮，界面上出现控制零件移动的面板，可以用其移动零件，此时点击面板上的退出按钮，关闭该面板1.4 输入 NC程序数控程序可以通过记事本或写字板等编辑软件输入并保存为文本格式文件，也可直接用 FANUC系统的 MDI键盘输入。1.5 检查运行轨迹可将操作面板中MODE旋钮切换到 DRYRUN，再点击操作面板上的按钮，即可观察数控程序的运行轨迹1.6 装刀具对刀点击菜单“机床 / 选择刀具”在“车刀选择”对话框中根据加工方式选择所需的刀片和刀柄。确定后退出。对刀运行轨迹正确， 表明输入的程序基本正确， 数控程序以零件上表面中心点为原点，下面将说明如何通过对刀来建立工件坐标系与机床坐标系的关系。将操作面板中MODE旋钮切换到 JOG上。点击 MDI 键盘的按钮，利用操作面板上的按钮和 X、Z 轴的控制旋钮，将机床移动。打...
