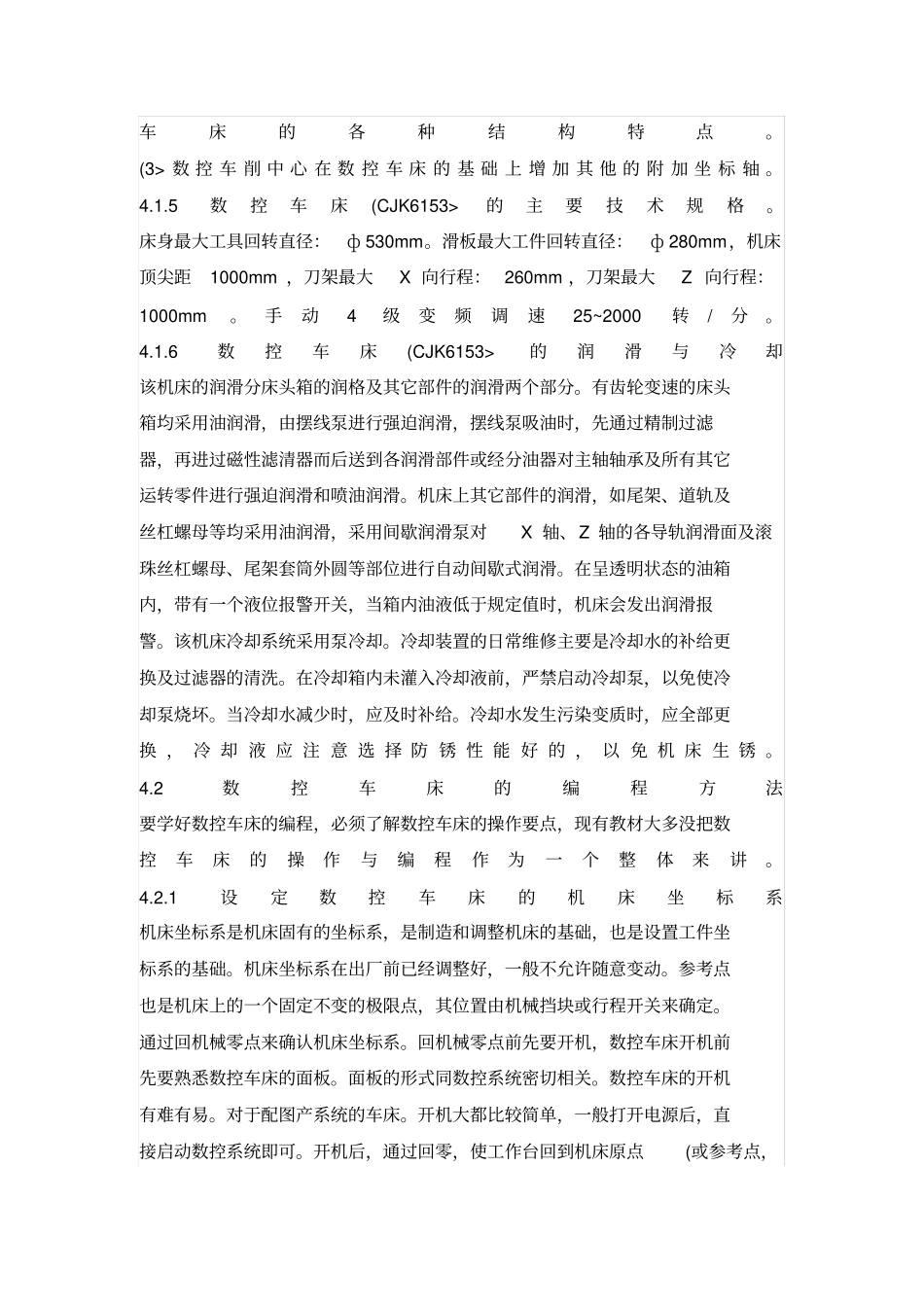

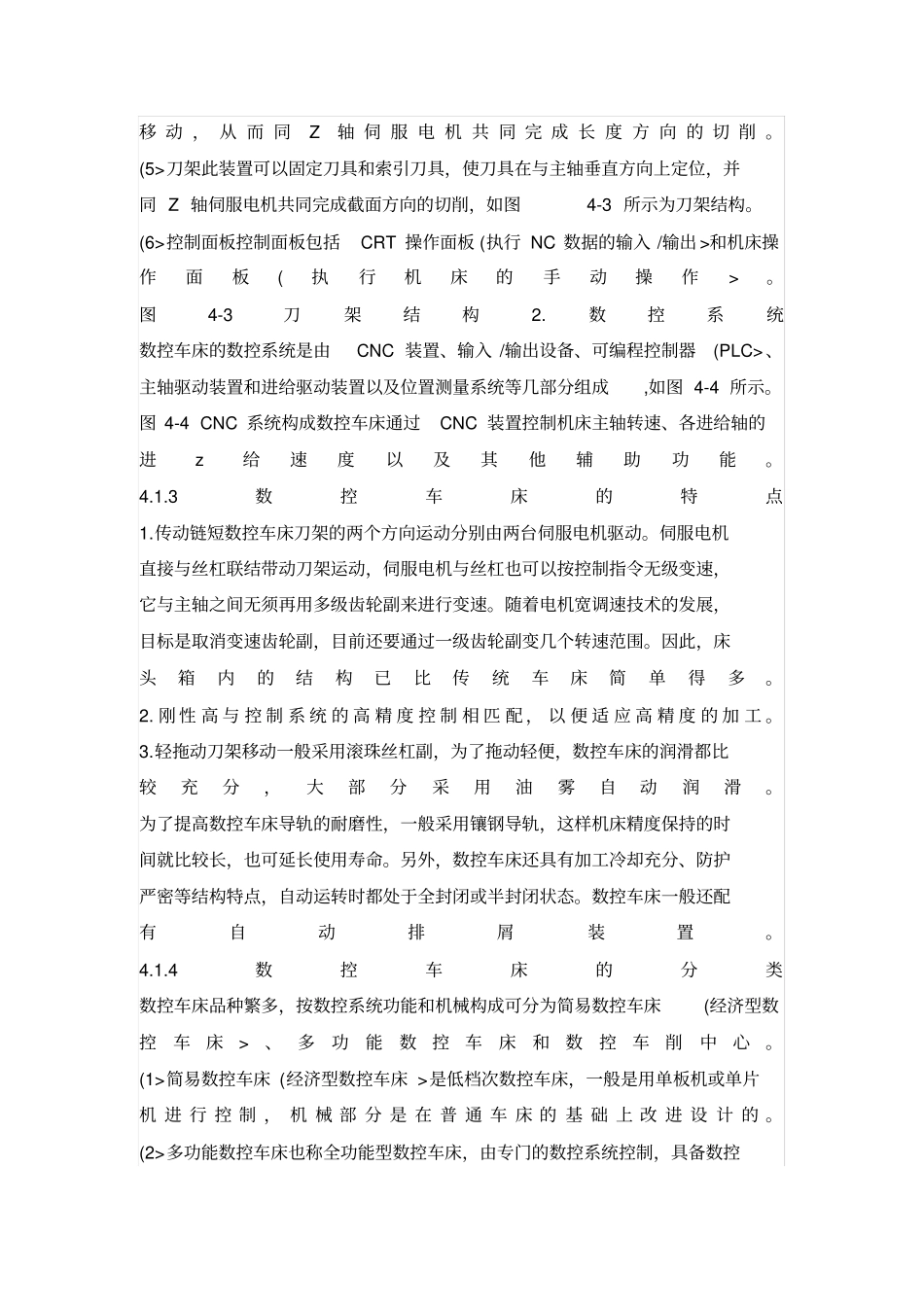

数控车床编程与操作方法数控车床作为当今使用最广泛的数控机床之一，主要用于加工轴类、盘套类等回转体零件，能够通过程序控制自动完成内外圆柱面、锥面、圆弧、螺纹等工序的切削加工，并进行切槽、钻、扩、铰孔等工作，而近年来研制出的数控车削中心和数控车铣中心，使得在一次装夹中可以完成更多得加工工序，提高了加 工 质 量 和 生 产 效 率 ， 因 此 特 别 适 宜 复 杂 形 状 的 回 转 体 零 件 的 加 工 。4.1.2数控车床的组成数控车床由床身、主轴箱、刀架进给系统、冷却润滑系统及数控系统组成。与普通车床所不同的是数控车床的进给系统与普通车床有质的区别，它没有传统的走刀箱溜板箱和挂轮架，而是直接用伺服电机或步进电机通过滚珠丝杠驱动溜板和刀具，实现进给运动。数控系统由NC 单元及输入输出模块，操作面板组成。1.数控车床的机械构成从机械结构上看，数控车床还没有脱离普通车床的结构形式，即由床身、主轴箱、刀架进给系统，液压、冷却、润滑系统等部分组成。与普通车床所不同的是数控车床的进给系统与普通车床有质的区别，它没有传统的走刀箱、溜板箱和挂轮架，而是直接用伺服电机通过滚珠丝杠驱动溜板和刀具，实现运动，因而大大简化了进给系统的结构。因为要实现CNC ，因此，数控车床要有CNC装置电器控制和CRT 操作面板。图4-1 所示为数控车床构成的各部分及其名称。图 4-1 数控车床的构成 (1>主轴箱图 4-2 为数控车床主轴箱的构造，主轴伺服电机的旋转通过皮带轮送刀主轴箱内的变速齿轮，以此来确定主轴的特定转速。在 主 轴 箱 的 前 后 装 有 夹 紧 卡 盘 ， 可 将 工 件 装 夹 在 此 。图 4-2 数控车床主轴箱的构造 (2>主轴伺服电机主轴伺服电机有交流和直流。直流伺服电机可靠性高，容易在宽范围内控制转矩和速度，因此被广泛使用，然而，近年来小型、高速度、更可靠的交流伺服电机作为电机控制技术的发展成果越来越多地被人们利用起来。(3> 夹 紧 装 置 这 套 装 置 通 过 液 压 自 动 控 制 卡 爪 的 开 / 合 。(4>往复拖板在往复拖板上装有刀架，刀具可以通过拖板实现主轴的方向定位和移 动 ， 从 而 同Z轴 伺 服 电 机 共 同 完 成 长 度 方 向 的 切 削 。(5>刀架此装置可以固定刀具和索引刀具，使刀具在与主轴垂直方向上定位，并同 Z 轴伺服电机共同完成截面方向的切削，如图4-3 所示为刀架结构...
