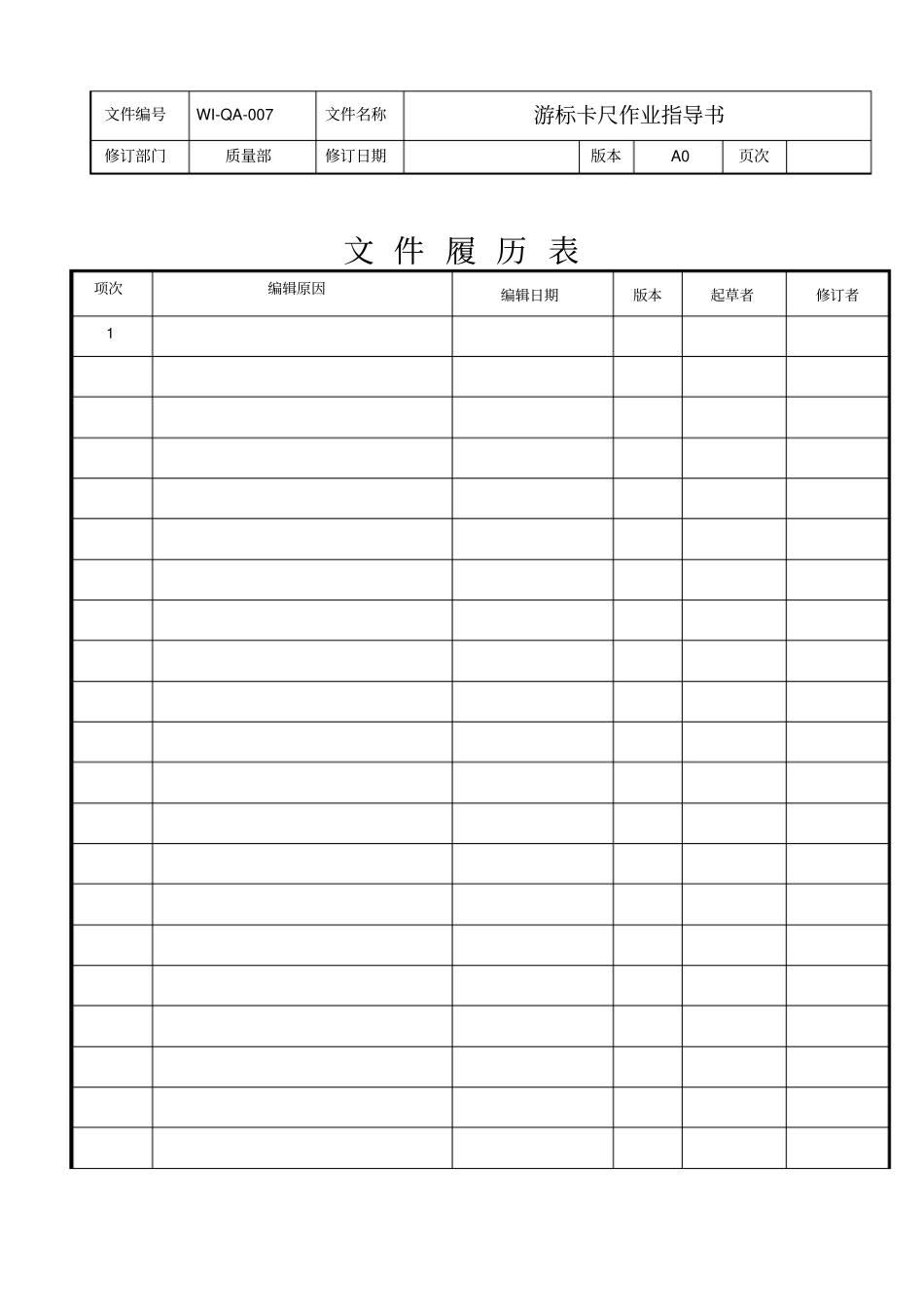

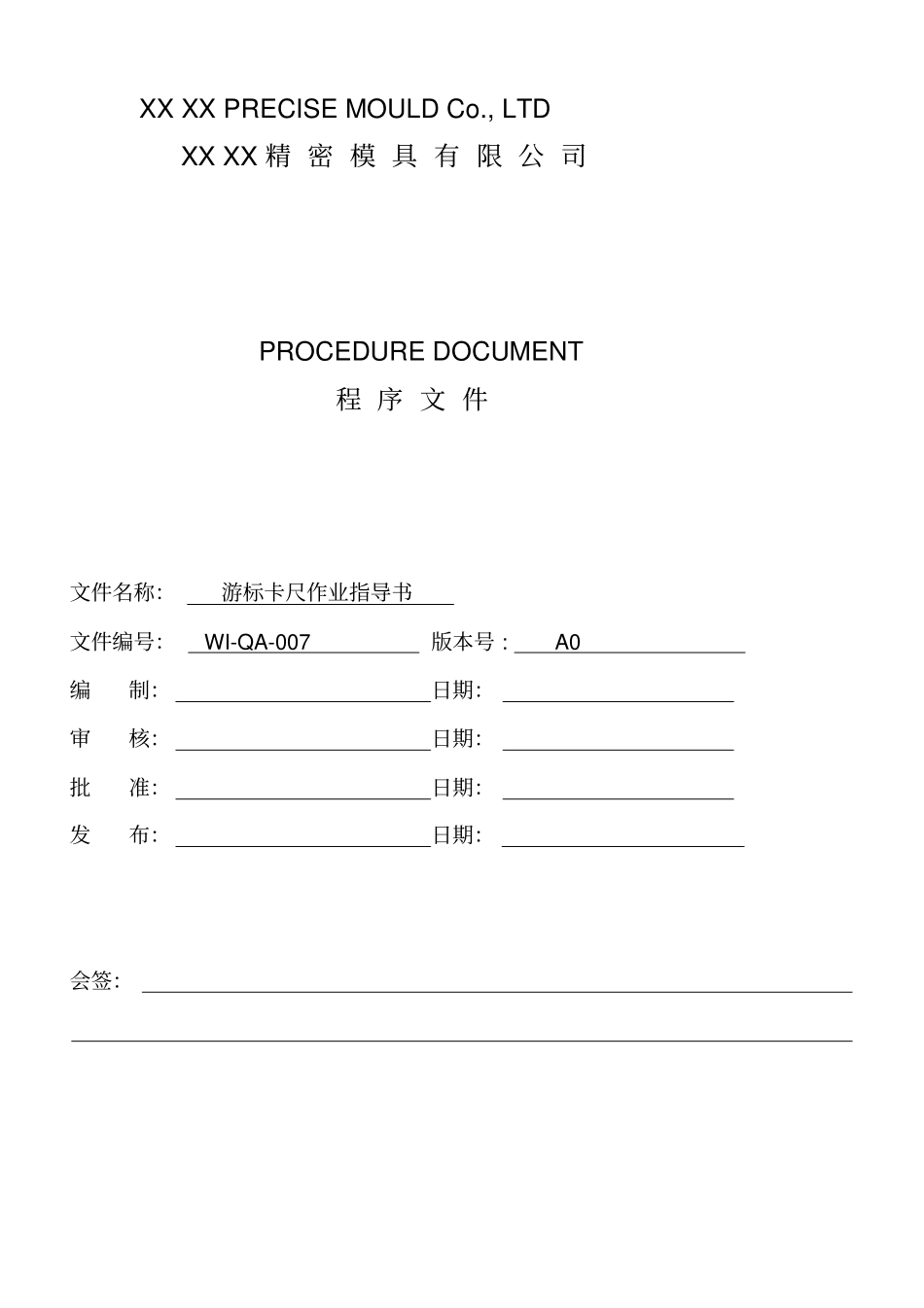

XX XX PRECISE MOULD Co., LTD XX XX 精 密 模 具 有 限 公 司 PROCEDURE DOCUMENT程 序 文 件文件名称：游标卡尺作业指导书文件编号： WI-QA-007 版本号 : A0 编制：日期：审核：日期：批准：日期：发布：日期：会签：文 件 履 历 表项次编辑原因编辑日期版本起草者修订者1文件编号WI-QA-007文件名称游标卡尺作业指导书修订部门质量部修订日期版本A0页次1.目的为规范游标卡尺操作 / 保养作业 , 便于操作人员正确迅速方便地使用该量具, 减少测量误差。2.范围使用于本厂游标卡尺之操作3 具体内容数显卡尺各部件的名称与作用：1122221 内爪（测量内尺寸）; 2外爪（测量外尺寸） ; 3 高度差测定面（测量有台阶状的尺寸）; 4深度尺（测量深度尺寸） ; 5 滑尺（沿主尺滑动的装置） ; 6 主尺（读取所测值的整数部份） ; 7. 滑尺固定螺钉（固定滑尺） ; 8. LCD显12346891310511127示窗（直接在 LCD窗口读取所测值） ; 9. 电池盖（保护电池，防止漏电） ; 10. ON/OFF （ 开关键）11. ORIGIN( 原点) 设定：装上电池 / 打开电源后，在外测量面闭合的状态下，请按ORIGIN键，此时显示时 ORIGIN（原点）已被设定好。INCH （公英制转换） ABS (清零/ 绝对值测定 ). 数显卡尺的操作步骤：使用卡尺前，先用干净的小纸片或碎布对测量面进行清洁。使用时将量测面合起来，当外爪靠拢时按“ZERO”归零。尽量将被测物体夹在靠近主尺的根部，使整个测定面紧挨着被测物体；测定内侧时, 求其最大测定值， 测定槽宽时 , 求其最小测定值， 测定深度时 , 对着测定面将测深尺设为直角，测高度差时测定面要紧挨着被测物体。. 卡尺的保养注意事：多次多点测量时 , 应定时对“零”位确认。每天使用后 , 用渗有防锈油的无尘布清洁卡尺各部位。注：特别是测量面要加适量的防锈油。保管时两卡爪要保留1mm的间距 , 防止热胀冷缩对测量爪的损伤。数显卡尺 LCD显示屏上出现字母“B”时，则表示电池的电压不足， 需要更换电池，数显卡尺三个月以上不使用时, 应从卡尺内取出电池并妥善保管。
