整体顶梁组合悬移支架在教学三矿应用技术总结GVIP免费

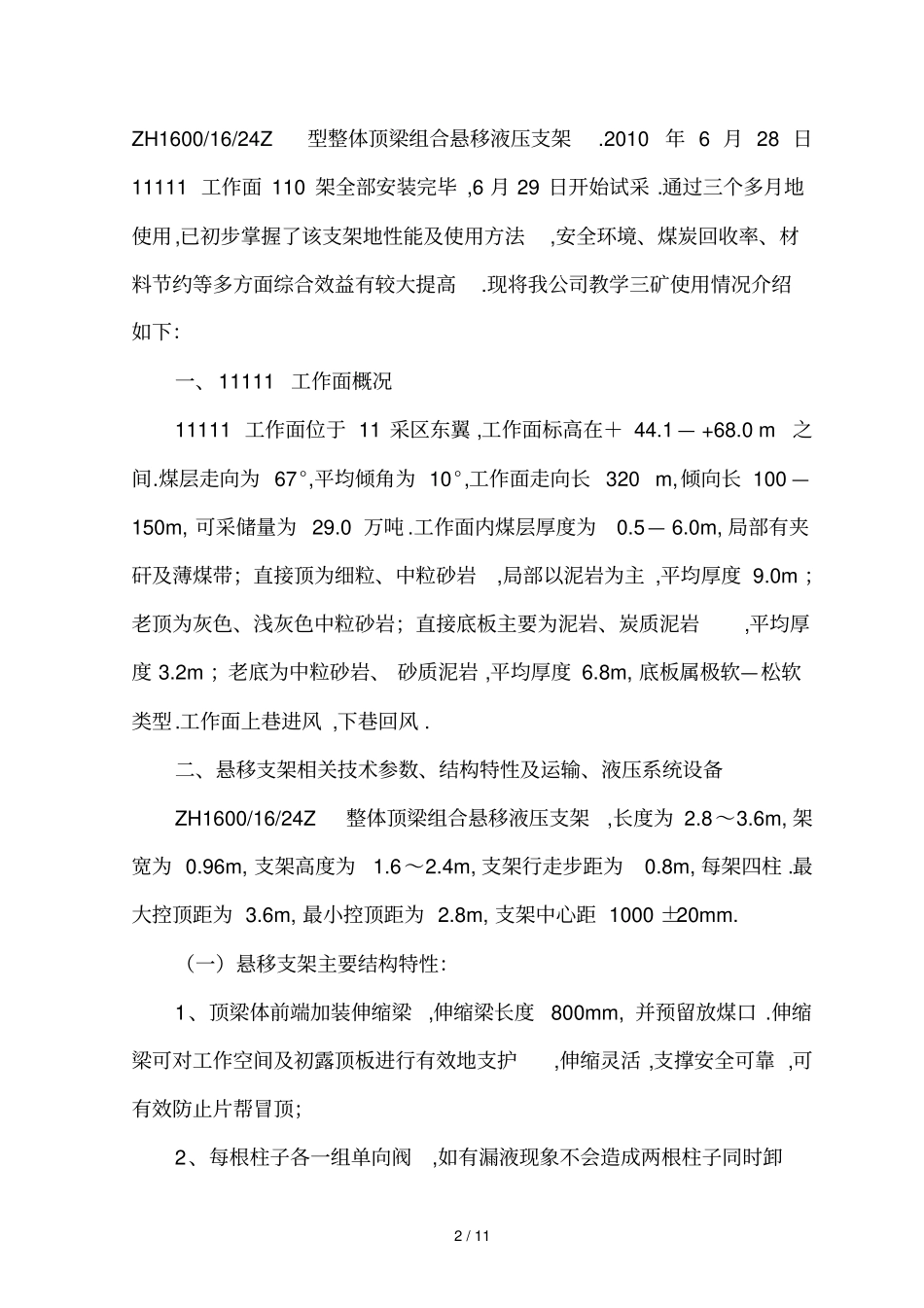

会议交流材料整体顶梁组合悬移液压支架在国投教学三矿地应用1 / 11 国投煤炭有限公司河南分公司二〇一〇年十一月整体顶梁组合悬移液压支架在国投教学三矿地应用国投煤炭有限公司河南分公司教学三矿位于登封市徐庄乡境内,矿井生产能力为 84 万吨/ 年.开采煤层为石炭二叠系山西组二1 煤层,井田内煤厚 0— 17.43m, 平均 5.26m, 煤层厚度变化较大 ,属“三软”不稳定煤层,不易自燃 .工作面采用走向、倾斜长壁后退式采煤法,单体液压支柱配 π型钢梁支护、放顶煤一次采全高采煤工艺进行采煤.在生产过程中 ,这种支护方式存在工人劳动强度大、煤炭回收率低、支架稳定性差等缺点.随着开采技术、支护工艺、装备地不断进步,一些新型支架相继推出 ,为了解决单体液压支柱配 π型钢梁支护在生产过程中存在地问题,公司及矿领导组织技术人员到省内外多家使用悬移支架地成功案例进行参观考察,结合本矿实际情况对整体顶梁组合悬移液压支架应用性及其优、缺点进行了详细地 研 究 和 论 证 . 确 定 购 买 北 京 诚 田 恒 业 煤 矿 设 备 有 限 公 司 生 产 地2 / 11 ZH1600/16/24Z型整体顶梁组合悬移液压支架.2010 年 6 月 28 日11111 工作面 110 架全部安装完毕 ,6 月 29 日开始试采 .通过三个多月地使用,已初步掌握了该支架地性能及使用方法,安全环境、煤炭回收率、材料节约等多方面综合效益有较大提高.现将我公司教学三矿使用情况介绍如下：一、11111 工作面概况11111 工作面位于 11 采区东翼 ,工作面标高在＋ 44.1 — +68.0 m之间.煤层走向为 67°,平均倾角为 10°,工作面走向长 320 m,倾向长 100 —150m, 可采储量为 29.0 万吨 .工作面内煤层厚度为0.5— 6.0m, 局部有夹矸及薄煤带；直接顶为细粒、中粒砂岩,局部以泥岩为主 ,平均厚度 9.0m ；老顶为灰色、浅灰色中粒砂岩；直接底板主要为泥岩、炭质泥岩,平均厚度 3.2m ；老底为中粒砂岩、 砂质泥岩 ,平均厚度 6.8m, 底板属极软—松软类型.工作面上巷进风 ,下巷回风 . 二、悬移支架相关技术参数、结构特性及运输、液压系统设备ZH1600/16/24Z整体顶梁组合悬移液压支架,长度为 2.8～3.6m, 架宽为 0.96m, 支架高度为1.6～2.4m, 支架行走步距为0.8m, 每架四柱 .最大控顶距为 3.6m, 最小控顶距为 2.8m, 支架中心距 1000 ±20mm. （一）悬移支架主要结构特性：1、顶梁体前端加装伸缩梁,伸缩梁长度800mm, 并...
