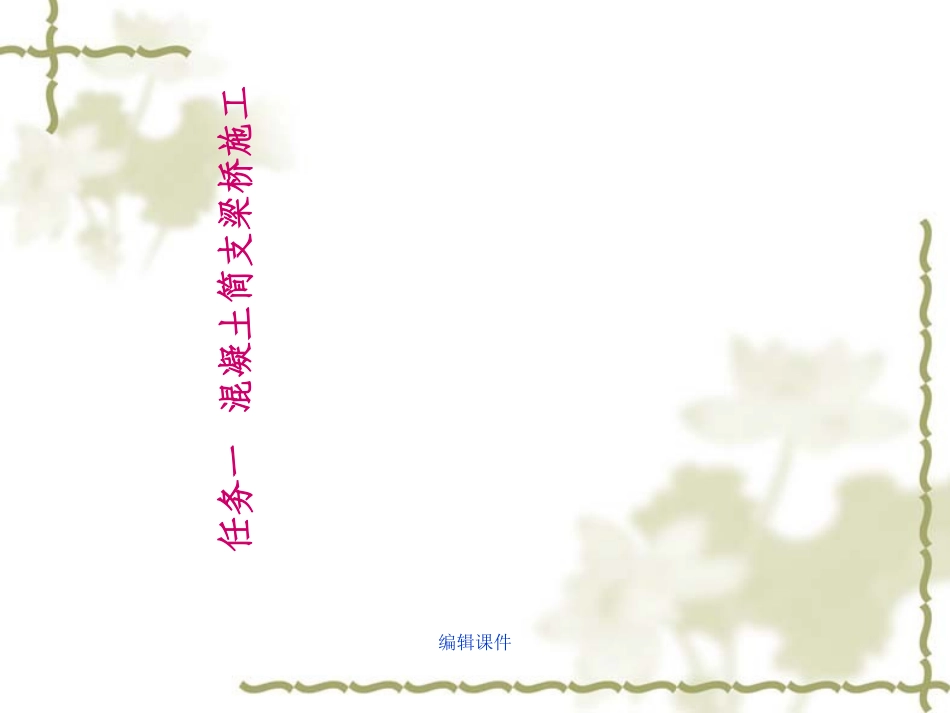

编辑课件编辑课件学习情境四现场浇筑施工知识目标：叙述简支梁桥、悬臂体系和连续体系梁桥、拱桥现场浇筑的施工方法及工艺。能力目标：掌握简支梁桥、悬臂体系和连续体系梁桥、拱桥现场浇筑的施工方法及工艺；熟悉相关的质量检验评定标准。编辑课件任务一混凝土简支梁桥施工编辑课件图4-1混凝土简支梁基本施工工艺流程编辑课件一、就地浇筑法的主要优缺点优点：不需要大型的吊装设备和开辟专门的预制场地，梁体结构中主筋不用中断，故其结构的整体性能好。缺点：支架需要多次转移，使工期加长，如全桥多跨一次性架立支架，则投入的支架费用又将大大提高。编辑课件二、就地浇筑法的施工工艺图4-2常用支架的构造简图a)立柱式支架b）梁式支架c）梁-柱式支架编辑课件图4-3箱梁门式支架横断面示意图(尺寸单位:cm)编辑课件图4-4箱梁底摸、侧模构造图（尺寸单位：mm）1-预应力混凝土箱梁2-I12（工字钢）3-I20（工字钢）4—40厚木板与12厚覆面胶合板5-螺旋千斤顶6-2×15厚钢板7-螺旋千斤顶8-2×I32（工字钢）9-无缝钢管编辑课件图4-5箱梁内模构造图(1/2)(尺寸单位：mm)编辑课件图4-6满堂支架现浇法编辑课件图4-7箱梁内模构造编辑课件图4-8现浇钢筋混凝土简支梁桥的施工工序编辑课件三、就地浇筑梁（板）的质量检验评定(一）基本要求1.所用的水泥、砂、石、水、外加剂及混合材料的质量和规格必须符合有关规范要求，按规定的配合比施工。2.支架和模板的强度、刚度、稳定性应满足施工技术规范的要求。3.预计的支架变形及地基的下沉量应满足施工后梁体设计标高的要求，必要时应采取对支架预压的措施。4.梁（板）体不得出现露筋和空洞现象。5.预埋件的设置和固定应满足设计和施工技术规范的规定。编辑课件（二）实测项目表4—1就地浇筑梁（板）的实测项目项次检查项目规定值或允许偏差检查方法和频率权值1△混凝土强度(Mpa)在合格标准内按本书学习情境三的3.9规定检查32△轴线偏位(mm)10全站仪或经纬仪；测量3处23梁（板）顶面高程(mm)±lO水准仪：检查3～5处14△断面尺寸(mm)高度+5，-10顶宽±30箱梁底宽±20尺量：每跨检查1～3个断面2顶、底、腹板或梁肋厚+10,-05长度(mm)+5，-10尺量：每梁（板）l6横坡(%)±0.15水准仪：每跨检查l～3处17平整度(mm)82m直尺：每侧面每10m梁长测l处1编辑课件（三）外观鉴定1.混凝土表面平整，颜色一致，无明显施工接缝；不符合要求时每处减1～3分。2.混凝土不得出现蜂窝、麻面，如出现必须修整，并减1～2分。3.混凝土表面出现非受力裂缝，减1～3分；裂缝宽度超过设计规定或设计未规定超过0.15mm时必须处理。4.封锚混凝土应密实、平整；不符合要求时减2～4分。5.梁体内的建筑垃圾、杂物、临时预埋件等应清理干净；不符合要求时减1～3分。编辑课件任务二悬臂体系和连续体系梁桥施工编辑课件逐孔施工法节段施工法顶推施工法目前常用施工方法编辑课件一、逐孔施工法（一）落地支架施工图4-9浇筑次序和工作缝设置a)连续梁工作缝的设置b）悬臂梁工作缝的设置c）分段浇筑方法编辑课件(二）移动模架施工图4-10移动模架施工编辑课件图4-11上承式移动模架a)浇筑混凝土，施加预应力b）脱模移动模架梁c）模架梁就位后移动导梁，浇筑混凝土前准备工作1-已完成的梁2-导梁3-承重梁4-模架5-后端横梁和悬吊平车6-前端横梁和支承平车7一桥墩支承托架8-墩台留槽编辑课件（三）逐孔施工法的质量检验评定同任务一的就地浇筑梁（板）质量检验评定。编辑课件二、节段施工法（一）悬臂浇筑法图4-12悬臂浇筑法编辑课件图4-13平行桁架式挂篮编辑课件图4-14三角组合梁式挂篮编辑课件图4-15滑动斜拉式挂篮编辑课件图4-16菱形桁架式挂篮编辑课件图4-17平行桁架式挂篮悬臂浇筑法施工编辑课件（二）节段施工法的质量检验评定标准1.基本要求(1)悬臂浇筑或合龙段浇筑所用的砂、石、水泥、水、外加剂及混合材料的质量和规格必须符合有关规范要求，按规定的配合比施工。(2)悬浇块件前，必须对桥墩根部（O号块件）的高程、桥轴线作详细复核，符合设计要求后，方可进行悬拼或悬浇。(3)节段施工必须对称进行，应对轴线和高程进行施工控制。(4)在施工过程中，...
