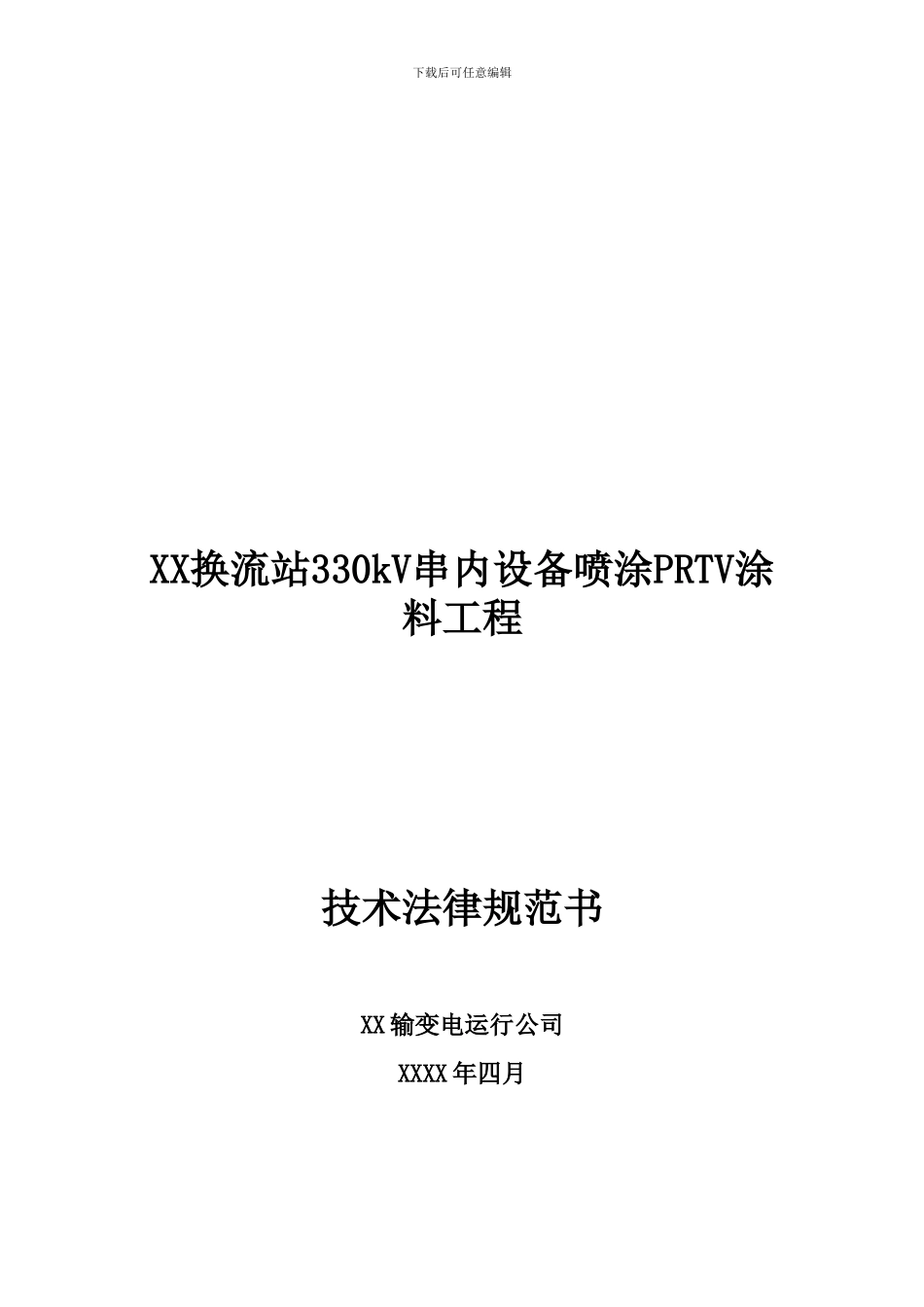

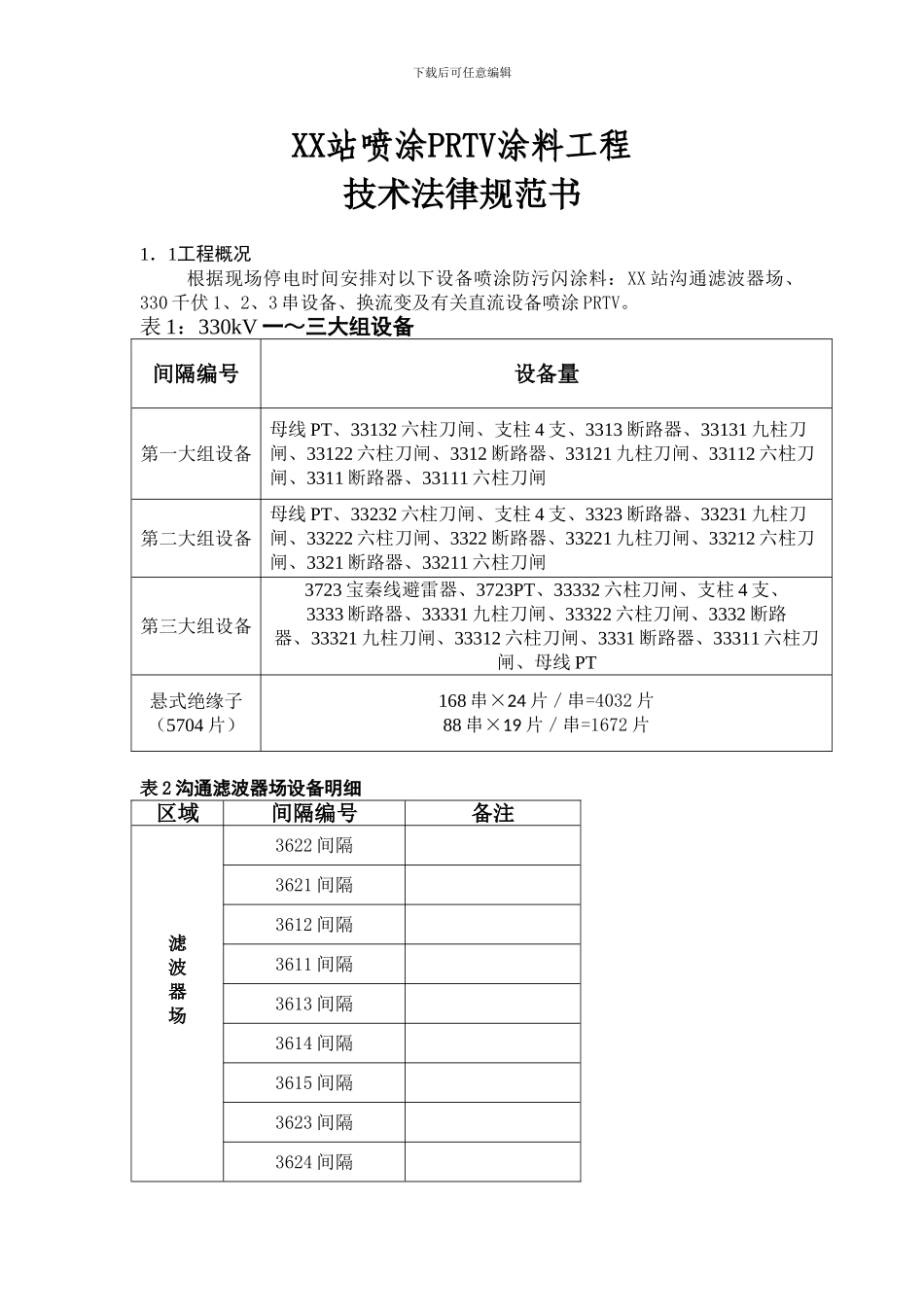

下载后可任意编辑XX换流站330kV串内设备喷涂PRTV涂料工程技术法律规范书 XX 输变电运行公司XXXX 年四月下载后可任意编辑XX站喷涂PRTV涂料工程技术法律规范书1．1工程概况根据现场停电时间安排对以下设备喷涂防污闪涂料：XX 站沟通滤波器场、330 千伏 1、2、3 串设备、换流变及有关直流设备喷涂 PRTV。表 1：330kV 一～三大组设备间隔编号设备量第一大组设备母线 PT、33132 六柱刀闸、支柱 4 支、3313 断路器、33131 九柱刀闸、33122 六柱刀闸、3312 断路器、33121 九柱刀闸、33112 六柱刀闸、3311 断路器、33111 六柱刀闸第二大组设备母线 PT、33232 六柱刀闸、支柱 4 支、3323 断路器、33231 九柱刀闸、33222 六柱刀闸、3322 断路器、33221 九柱刀闸、33212 六柱刀闸、3321 断路器、33211 六柱刀闸第三大组设备3723 宝秦线避雷器、3723PT、33332 六柱刀闸、支柱 4 支、3333 断路器、33331 九柱刀闸、33322 六柱刀闸、3332 断路器、33321 九柱刀闸、33312 六柱刀闸、3331 断路器、33311 六柱刀闸、母线 PT悬式绝缘子（5704 片）168 串×24 片／串=4032 片88 串×19 片／串=1672 片表 2 沟通滤波器场设备明细区域间隔编号备注滤波器场3622 间隔3621 间隔3612 间隔3611 间隔3613 间隔3614 间隔3615 间隔3623 间隔3624 间隔下载后可任意编辑3625 间隔母线避雷器 2 组母线及跨线（108 串×24 片／串）2592 片3635 间隔3634 间隔3633 间隔3632 间隔3631 间隔地刀两组母线（60 串×24 片／串）1440 片表 3 直流场设备明细设备名称单位数量悬式绝缘子片424电容器支瓶台3681.2工期要求结合 XXXX 年 5 月 14 日-6 月 4 日之间，根据各设备间隔停电计划分别完成。1.3涂料颜色：红2 应遵循的主要标准供方提供的防污闪涂料必须满足本技术法律规范书及以下标准要求：1、DL/T 627-2024 绝缘子用常温固化硅橡胶防污闪涂料2、《国家电网公司跨区电网输变电设备外绝缘用防污闪涂料使用指导原则》（国家电网建运[2024]1022 号）3 引用标准及文件下列标准或文件所包含的条文，通过在本导则中引用而构成为本导则的条文。本导则颁布时，所示版本均为有效。所有标准均可能被修订，使用本导则的各方应探讨使用下列标准或文件最新版本的可能性。GB/T1408.1-1999 固体绝缘材料工频电气强度的试验方法GB/T1725-1989 涂料固体含量测定方法GB1409-1988 固体绝缘材料在工频...
