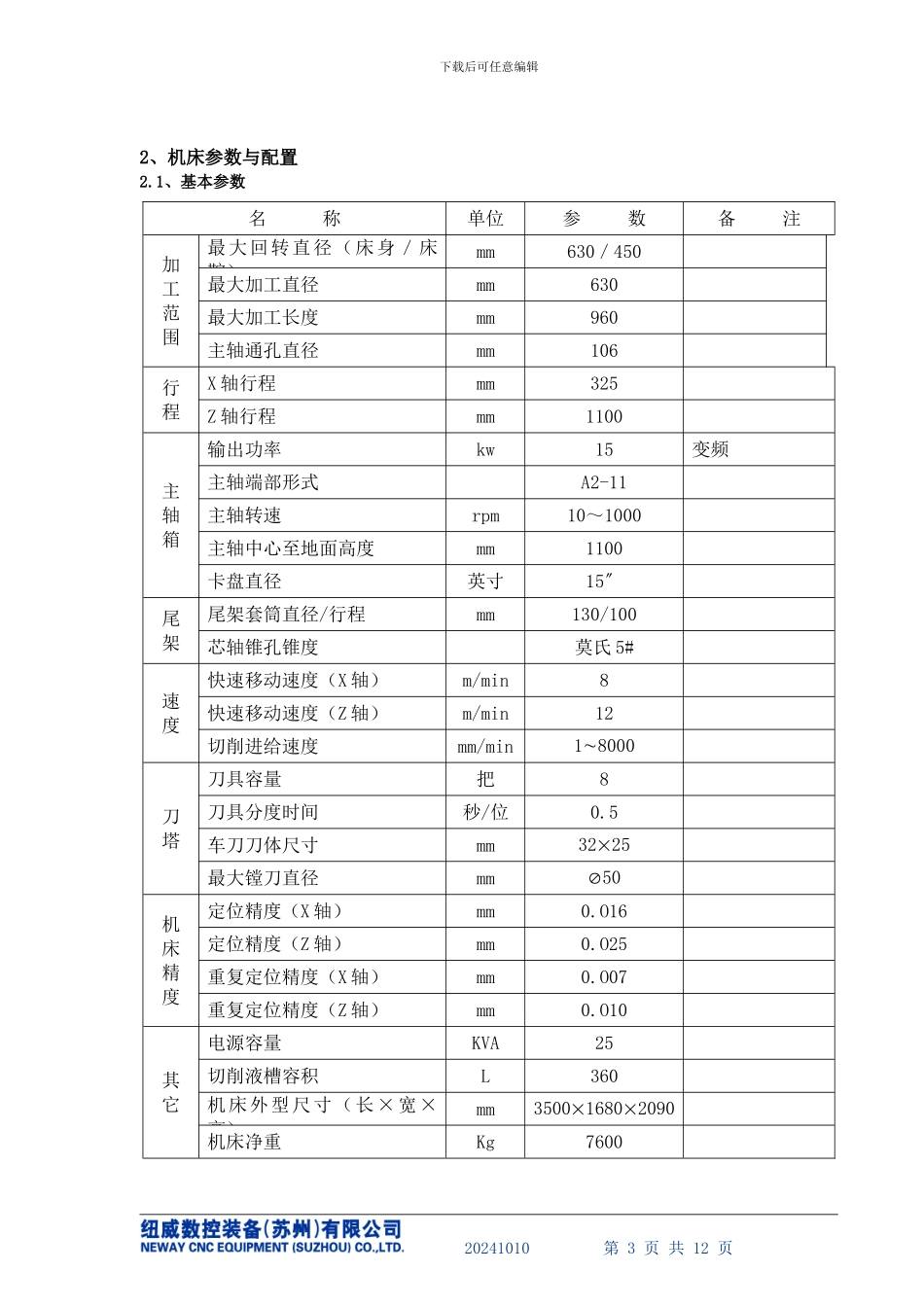

下载后可任意编辑NL634SZ 卧式数控车床技 术 协 议一、设备技术描述、参数及配置二、设备主要零部件品牌三、FANUC 0i-mate TD 系统主要功能表四、制造厂商培训五、设备推举用油和油脂表六、设备客户安调准备表七、设备通用要求及安装、调试八、设备验收九、质量保证十、其他附件:终验收协议甲方(买方): 乙方(卖方):纽威数控装备(苏州)有限公司代表:代表:年 月 日年 月 日一、设备技术描述、参数及配置1、设备技术描述NL634SZ 数控车床是一款高刚性、性价比优良的机床。主要承担各种轴类和盘类零件的半精加工及精加工。可完成内外圆柱面、圆锥面、圆弧面、端面、切槽、倒角等工序的切削加工,并能车削公制直螺纹、端面螺纹及英制直螺纹和锥螺纹等。可以广泛满足汽车、航空航天、模具、仪器仪表等各行业对中小型零件的高效率加工需求。 20241010 第 1 页 共 12 页下载后可任意编辑整体:机电一体化设计,结构紧凑,布局合理,造型美观,采纳 45°斜床身,矩形贴塑导轨,全封闭防护装置,自动后排屑,动力液压卡盘,芯轴式液压尾架,电柜空调,三色灯,自动润滑系统。主轴:采纳高刚性设计,对于大直径切削、强力切削、有色金属切削、高精度切削等都可以充分满足。主传动系统采纳高性能变频电机驱动,经两级机械定比降速后,最终实现 10-1000r/min 无级变速。低速大扭矩适合各类重切削需求。尾架:采纳芯轴套筒式液压尾架,精度高,刚性高,性能可靠。刀架:采纳高可靠性液压刀台,换刀速度快,可靠性高。驱动:采纳 HIWIN 滚珠丝杠,机床定位精度及重复定位精度高。配合高刚性的导轨,具有良好的运动精度和动态特性。 系统:采纳 FANUC 0i-mate-TD 数控系统及 AC 纵横向伺服系统,性能可靠。机床所有零部件加工、装配成品质量符合产品图纸及相关技术要求,符合 GB/T17421-2000《机床检验通则》及 GB/T16462-1996《数控卧式车床 精度检查》的有关规定。 20241010 第 2 页 共 12 页下载后可任意编辑2、机床参数与配置2.1、基本参数名 称单位参 数备 注加工范围最大回转直径(床身/床鞍)mm630/450最大加工直径mm630最大加工长度mm960主轴通孔直径 mm106行程X 轴行程mm325Z 轴行程mm1100主轴箱输出功率kw 15变频主轴端部形式A2-11主轴转速rpm10~1000主轴中心至地面高度mm1100卡盘直径英寸15〞尾架尾架套筒直径/行程mm130/100芯轴锥孔锥度莫氏 5#速度快速移动速度(X 轴)m/min8快速移动...
