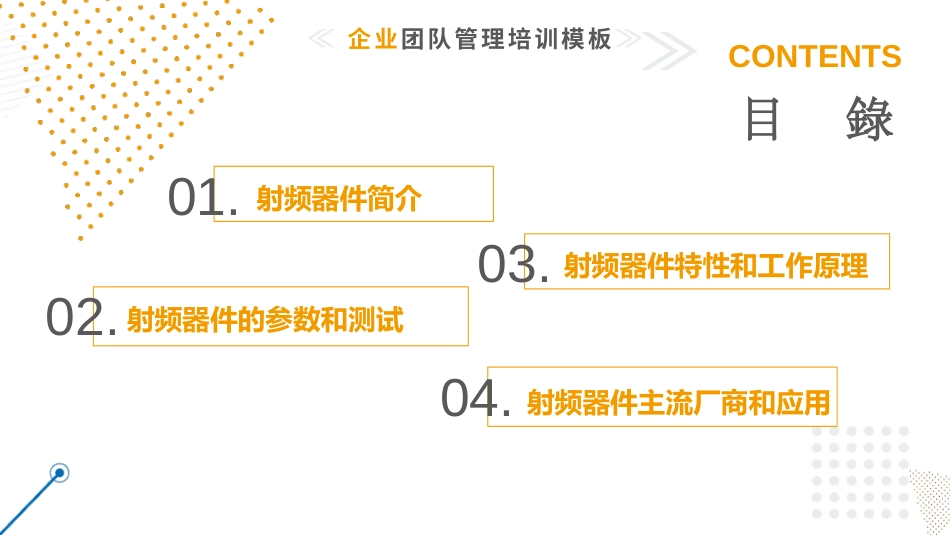

企业团队管理培训模板-知識共享-射频器件企业团队管理培训模板CONTENTS射频器件简介01.射频器件的参数和测试02.射频器件特性和工作原理03.射频器件主流厂商和应用04.目錄企业团队管理培训模板何为射频？射频（RF）是RadioFrequency的缩写，表示可以辐射到空间的电磁频率，频率范围从300KHz（千赫）～300GHz（千兆赫）之间。射频简称RF射频，就是射频电流，它是一种高频交流变化电磁波的简称。每秒变化小于1千次的交流电称为低频电流，大于1万次的称为高频电流，而射频就是这样一种高频电流。射頻器件简介打CALL必需品！！----射频企业团队管理培训模板何为射频器件？是可以实现信号传输的器件。射频器件包括三大模块：基带芯片+射频前端芯片+天线基带芯片：CPU处理器+信道编码器+数字信号处理器+调制解调器+接口模块天线：高分子液晶聚合物（LCP）/改进的聚酰亚胺（MPI）射頻器件简介发射信号接收信号分集接收基带芯片射频前端芯片天线企业团队管理培训模板想要实现信号传输？？这三个“宝贝”缺一不可！企业团队管理培训模板当我们和对方用微信完成通话的全过程：企业团队管理培训模板何为射频前端芯片？1、射频芯片指的就是将射频信号和数字信号进行转化的芯片。2、它包括RF收发机、射频开关（Switch）、射频低噪声放大器(LNA)、射频功率放大器(PA)、双工器(Duplexers)、射频滤波器(Filter)、天线调谐开关（Tuner）和天线。3、射频芯片架构包括接收信道和发射信道两大部分。射頻器件简介发射信号接收信号分集接收企业团队管理培训模板射频器件的特性和工作原理射频开关（Switch）|控制信号传输途径。将多路射频信号中的任一路或几路通过控制逻辑连通，以实现不同信号路径的切换，包括接收与发射的切换、不同频段间的切换等，以达到共用天线、节省终端产品成本的目的。以单刀双掷射频开关为例，当控制端口加上正电压时，连接端口1与端口3的电路导通，同时连接端口2与端口3的电路断开；当控制端口加上零电压时，连接端口1与端口3的电路断开，同时连接端口2与端口3的电路导通。射频开关工作原理图射频开关工作原理端口3控制端口端口1端口2企业团队管理培训模板射频器件的特性和工作原理双工器(Duplexers)|将发射和接收讯号相隔离，保证接收和发射都能同时正常工作。它是由两组不同频率的带阻滤波器组成，避免本机发射信号传输到接收机。双工器工作原理图接收信号发射信号企业团队管理培训模板射频器件的特性和工作原理射频低噪声放大器(LNA)|把天线接收端到的微弱射频信号放大，尽量减少噪声的引入。在移动智能终端上实现信号更好、通话质量和数据传输率更高的效果。输入的射频信号被输入匹配网络转化为电压（电信号），经过放大器对电压进行放大，同时在放大过程中最大程度降低自身噪声的引入，最后经过输出匹配网络转化为放大后功率信号输出。射频低噪声放大器工作原理图射频低噪声放大器工作原理企业团队管理培训模板射频器件的特性和工作原理射频功率放大器(PA)|将发射端的小功率信号转换成大功率信号的装置，用于驱动特定负载的天线等。射频功率放大器工作原理图射频功率放大器工作原理PA将调制震荡电路所产生的射频信号功率放大，以输出到天线上辐射出去。企业团队管理培训模板射频器件的特性和工作原理射频滤波器(Filter)|又名“射频干扰滤波器”，主要功能是通过电容、电感、电阻等元器件的组合移除信号中不需要的频率分量，同时保留需要的频率分量，从而保障信号能在特定的频带上传输，消除频带间相互干扰。目前手机中使用的主流滤波器主要有声表面波滤波器（SurfaceAcousticWave，SAW）和体声波滤波器（BulkAcousticWave，BAW）。没有滤波器的手机就是一块砖！企业团队管理培训模板射频器件的特性和工作原理声表面波滤波器（SAW）|声表面波滤波器（SAWF）是一种采用石英晶体、压电陶瓷等压电材料，利用其压电效应和声表面波传播的物理特性而制成的一种滤波专用器件，广泛应用于电视机及录像机中频电路中。输入电信号后被输入叉指换能器转换为同频率声波，经过输出叉指换能器转换成电信号，实现频率选择。声表面波滤波器工作原理图声表面波滤波器工作原理企业团队管理培训...
