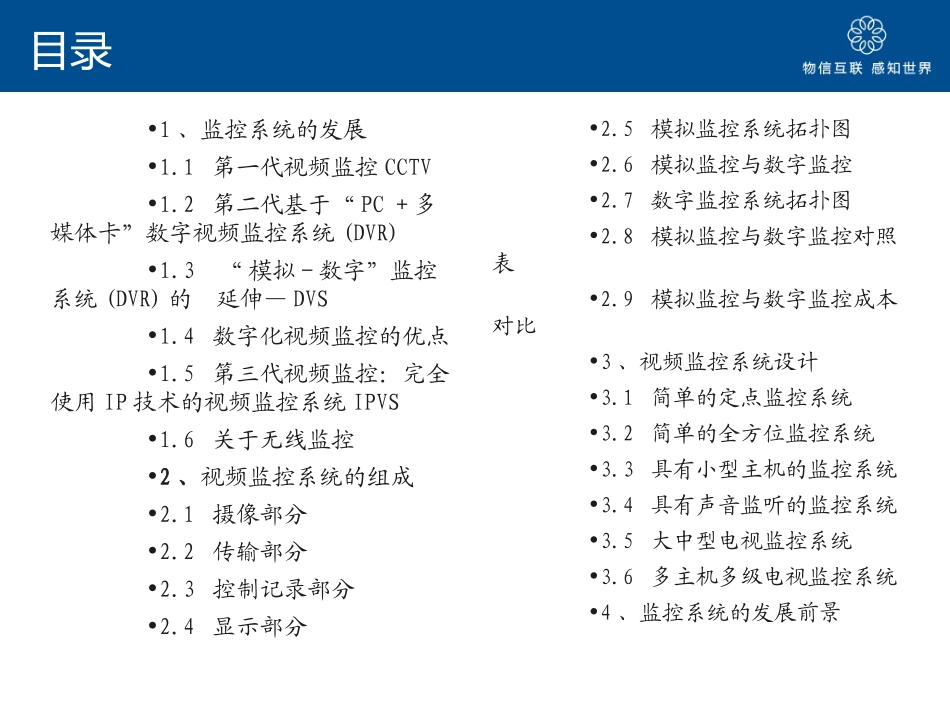

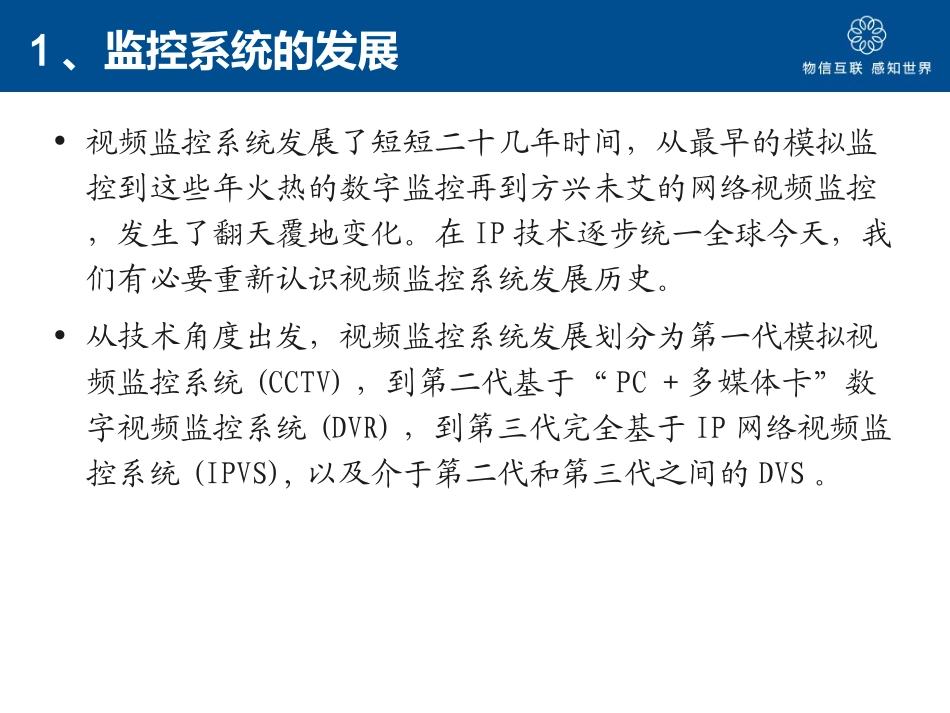

视频监控内部培训资料2010.7目录•1、监控系统的发展•1.1第一代视频监控CCTV•1.2第二代基于“PC＋多媒体卡”数字视频监控系统(DVR)•1.3“模拟-数字”监控系统(DVR)的延伸—DVS•1.4数字化视频监控的优点•1.5第三代视频监控：完全使用IP技术的视频监控系统IPVS•1.6关于无线监控•2、视频监控系统的组成•2.1摄像部分•2.2传输部分•2.3控制记录部分•2.4显示部分•2.5模拟监控系统拓扑图•2.6模拟监控与数字监控•2.7数字监控系统拓扑图•2.8模拟监控与数字监控对照表•2.9模拟监控与数字监控成本对比•3、视频监控系统设计•3.1简单的定点监控系统•3.2简单的全方位监控系统•3.3具有小型主机的监控系统•3.4具有声音监听的监控系统•3.5大中型电视监控系统•3.6多主机多级电视监控系统•4、监控系统的发展前景1、监控系统的发展•视频监控系统发展了短短二十几年时间，从最早的模拟监控到这些年火热的数字监控再到方兴未艾的网络视频监控，发生了翻天覆地变化。在IP技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史。•从技术角度出发，视频监控系统发展划分为第一代模拟视频监控系统(CCTV)，到第二代基于“PC＋多媒体卡”数字视频监控系统(DVR)，到第三代完全基于IP网络视频监控系统(IPVS),以及介于第二代和第三代之间的DVS。1.1第一代视频监控CCTV•在20世纪90年代初以前，主要是以模拟设备为主的闭路电视监控系统，称为第一代模拟监控系统。图像信息采用视频电缆，以模拟方式传输，一般传输距离不能太远，主要应用于小范围内的监控，监控图像一般只能在控制中心查看。主要由摄像机、视频矩阵、监视器、录像机等组成，利用视频传输线将来自摄像机的视频连接到监视器上，利用视频矩阵主机，采用键盘进行切换和控制，录像采用使用磁带的长时间录像机；远距离图像传输采用模拟光纤，利用光端机进行视频的传输。•传统的模拟闭路电视监控系统有很多局限性：有线模拟视频信号的传输对距离十分敏感；有线模拟视频监控无法联网，只能以点对点的方式监视现场，并且使得布线工程量极大；有线模拟视频信号数据的存储会耗费大量的存储介质（如录像带），查询取证时十分烦琐。1.2第二代基于“PC＋多媒体卡”数字视频监控系统(DVR)20世纪90年代中期，基于PC的多媒体监控随着数字视频压缩编码技术的发展而产生。系统在远端有若干个摄像机、各种检测和报警探头与数据设备，获取图像信息，通过各自的传输线路汇接到多媒体监控终端上，然后再通过通信网络，将这些信息传到一个或多个监控中心。监控终端机可以是一台PC机，也可以是专用的工业控制机。这类监控系统功能较强，便于现场操作；但稳定性不够好，结构复杂，视频前端（如CCD等视频信号的采集、压缩、通信）较为复杂，可靠性不高；功耗高，费用高；需要有多人值守；同时，软件的开放性也不好,传输距离明显受限。PC机也需专人管理，特别是在环境或空间不适宜的监控点，这种方式不理想。这其实是半模拟--半数字的监控系统，目前在一些小型的、要求比较简单的场所用的比较广泛。只是随着技术的发展，工控机变成了嵌入式的硬盘录像机，该机性能较好，可无人值守，还有网络功能。1.3“模拟-数字”监控系统(DVR)的延伸—DVS•以视频网络服务器和视频综合管理平台为核心的数字化网络视频监控系统。•基于嵌入式技术的网络数字监控系统不需处理模拟视频信号的PC，而是把摄像机输出的模拟视频信号通过嵌入式视频编码器直接转换成IP数字信号。嵌入式视频编码器具备视频编码处理、网络通信、自动控制等强大功能，直接支持网络视频传输和网络管理，这类系统可以直接连入以太网，省掉了各种复杂的电缆，具有方便灵活、即插即看等特点，使得监控范围达到前所未有的广度。•除了编码器外，还有嵌入式解码器、控制器、录像服务器等独立的硬件模块，它们可单独安装，不同厂家设备可实现互连。•DVS目前比较主流的监控系统，性能优于第一代和DVR，比第三代有价格优势，技术也相对成熟，虽然某些时候施工布线会比较复杂，但总体来说瑕不掩瑜。1.4数字化视频监控的优点•数字视频监控的优点是克服了模拟闭路电视监控的局限性：（1）数...
