水泵知识培训教材初级VIP免费

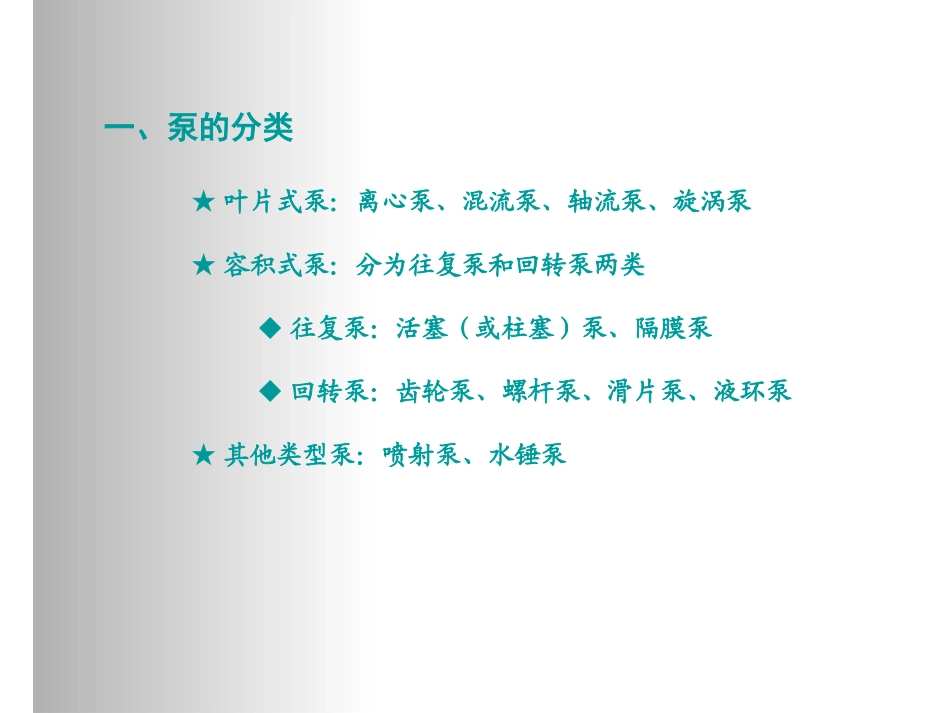

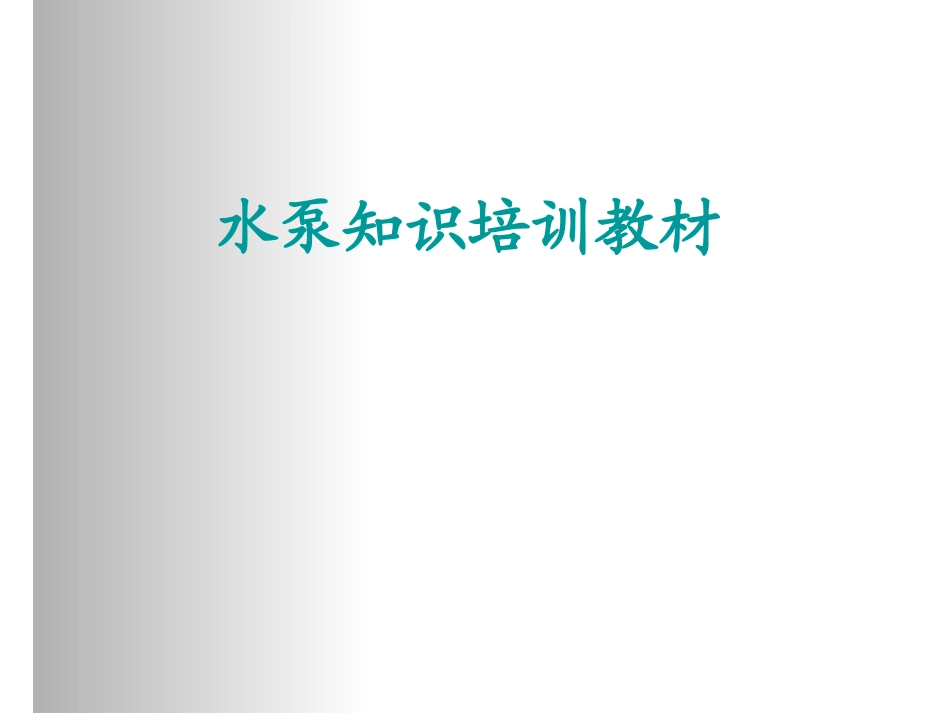

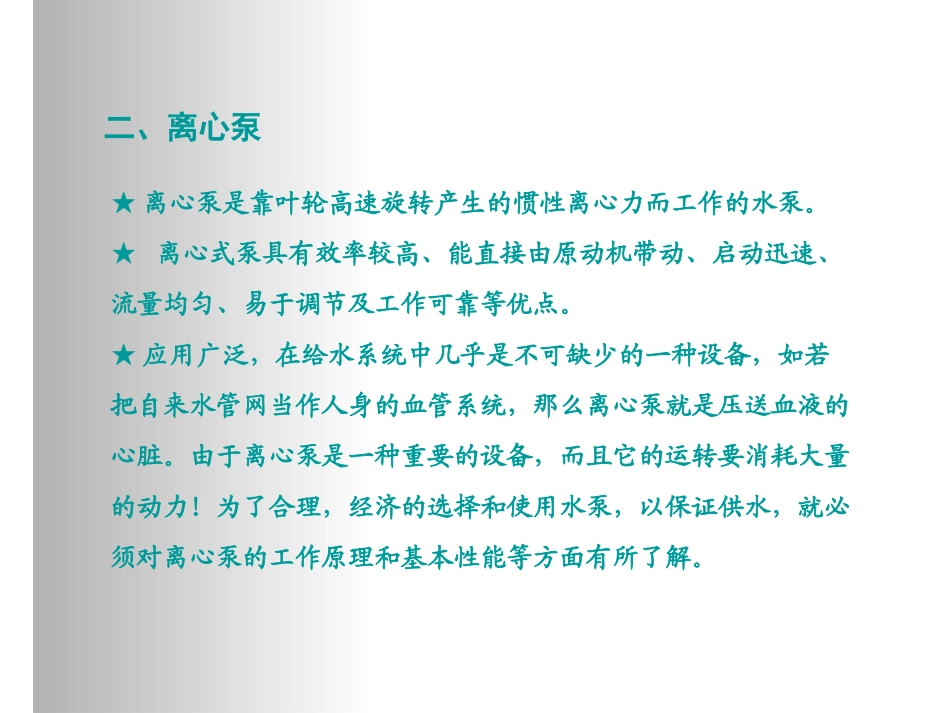

水泵知识培训教材★叶片式泵：离心泵、混流泵、轴流泵、旋涡泵★容积式泵：分为往复泵和回转泵两类◆往复泵：活塞（或柱塞）泵、隔膜泵◆回转泵：齿轮泵、螺杆泵、滑片泵、液环泵★其他类型泵：喷射泵、水锤泵一、泵的分类二、离心泵★离心泵是靠叶轮高速旋转产生的惯性离心力而工作的水泵。★离心式泵具有效率较高、能直接由原动机带动、启动迅速、流量均匀、易于调节及工作可靠等优点。★应用广泛，在给水系统中几乎是不可缺少的一种设备，如若把自来水管网当作人身的血管系统，那么离心泵就是压送血液的心脏。由于离心泵是一种重要的设备，而且它的运转要消耗大量的动力！为了合理，经济的选择和使用水泵，以保证供水，就必须对离心泵的工作原理和基本性能等方面有所了解。三、离心泵的分类离心泵的分类1）按叶轮个数分类：单级泵和多级泵多级泵的级数一般在2-13级，级数越多，扬程程愈高，泵的总扬程等于各级叶轮产生的扬之各。2）按叶轮吸入方式分类：单吸泵和双吸泵双吸叶轮比单级叶轮流量增加一倍。在相同流量下，采用双吸叶轮可以降低泵的进口液体流速，提高泵的抗汽蚀性能。3）按泵体形式分类：蜗壳式泵和导叶式泵4）按泵轴位置分类：卧式泵和立式泵5）按泵壳分开方式分类：分段式和中开式泵6）按产生的压力分类：低压泵：压力低于2MPa中压泵：压力泵在2-6Ma高压泵：压力泵在6MPa四、离心泵的基本构造1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。四、离心泵的基本构造4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！四、离心泵的基本构造5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。四、离心泵的基本构造6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。五、离心泵的工作原理离心泵的工作原理是：离心泵所以能把水送出去是由于离心力的作用。水泵在工作前，泵体和进水管必须罐满水行成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。水源的水在大气压力（或水压）的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏（简称“气蚀”）造成设备事故！六、离心泵的主要参数水泵的主要参数有：流量，用Q表示，单位是m3/h。扬程，用h表示，单位是m。●对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。●对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）。六...
