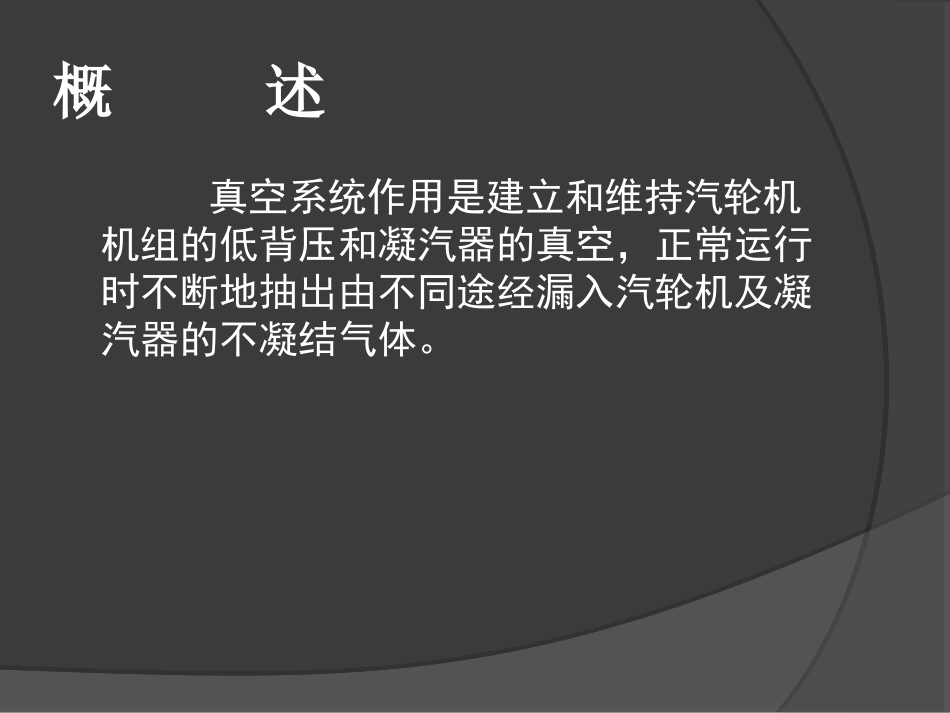

水环真空泵培训课件水环真空泵培训课件目录1.概述2.真空泵的分类3.水环真空泵的工作原理4.我公司真空泵的技术参数5.真空泵的运行概述真空系统作用是建立和维持汽轮机机组的低背压和凝汽器的真空，正常运行时不断地抽出由不同途经漏入汽轮机及凝汽器的不凝结气体。真空泵分类按不同结构可分成如下几种类型1.射水抽气器2.水环真空泵3.罗茨泵罗茨泵是一种无内压缩的真空泵，通常压缩比很低。4.旋片式真空泵旋片式真空泵(简称旋片泵)是一种油封式机械真空泵。其工作压强范围为101325~1.33×10-2(Pa)属于低真空泵。它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。电厂中采用的一般是射水抽气器和水环真空泵。较早的机组上多采用射水抽气器，但由于水环真空泵具有结构简单，制造精度要求不高，容易加工，操作简单，维修方便等优点，在300MW以上的大机组中，已经被水环式真空泵所取代。我公司采用的是生产的水环真空泵。水环真空泵简介水环真空泵是液环式真空泵中最常见的一种。液环式真空泵是带有多叶片的转子偏心装在泵壳内。当它旋转时，把液体抛向泵壳并形成与泵壳同心的液环，液环同转子叶片形成了容积周期变化的旋转变容真空泵。当工作液体为水时，称水环真空泵。水环真空泵主要用于粗真空、抽气量大的工艺过程中。在化工、石油、轻工、医药及食品工业中得到了广泛地应用，如真空过滤、真空送料、真空浓缩、真空脱气等。水环真空泵的工作原理水环真空泵(简称水环泵)是一种粗真空泵，它所能获得的极限真空为2000～4000Pa，串联大气喷射器可达270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1～2×105Pa表压力。水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。真空泵原理如下图综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。水环泵和其它类型的机械真空泵相比有如下优点：1.结构简单，制造精度要求不高，容易加工。2.结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。故用小的结构尺寸，可以获得大的排气量，占地面积也小。3.压缩气体基本上是等温的，即压缩气体过程温度变化很小。4.由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。5.吸气均匀，工作平稳可靠，操作简单，维修方便。水环泵也有其缺点1.效率低，一般在30%左右，较好的可达50%。2.真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。用水作工作液，极限压强只能达到2000~4000Pa。用油作工作液，可达130Pa。3.总之，由于水环泵中气体压缩是等温的，故可以抽除易燃、易爆的气体。由于没有排气阀及摩擦表面，故可以抽除带尘埃的气体、可凝性气体和气水混合物。有了这些突出的特点，尽管它效率低，仍然得到了广泛的应用。我公司真空...
