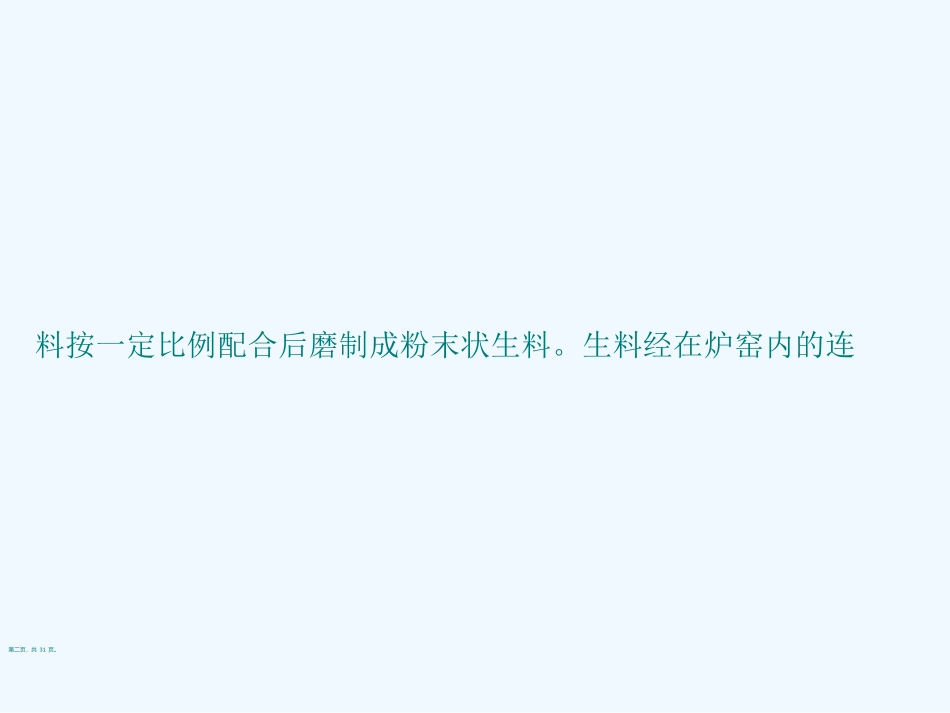

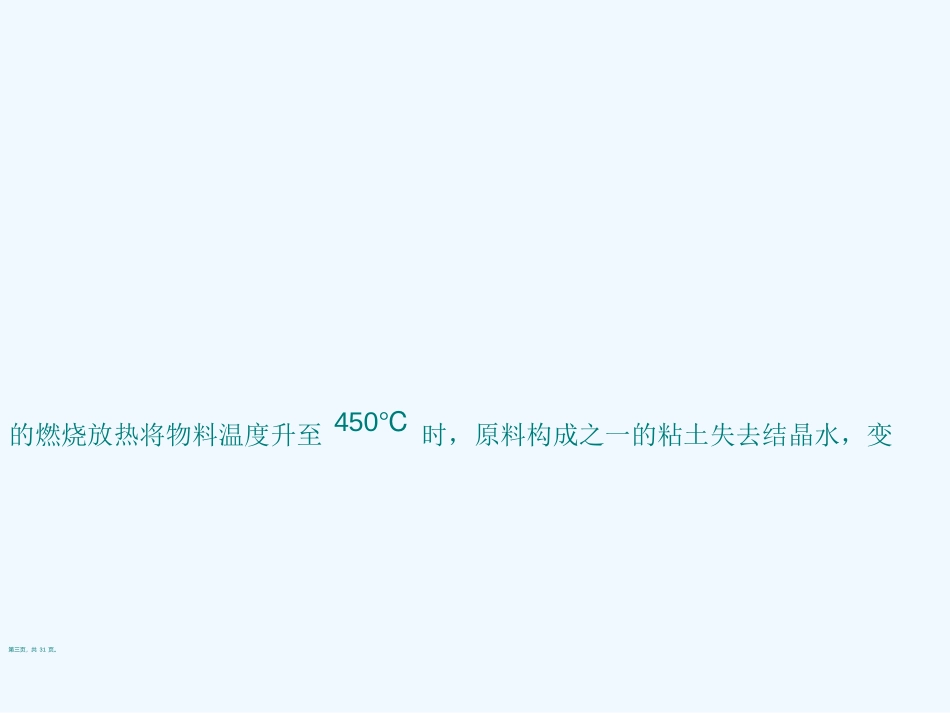

水泥制作流程图演示文稿1第一页，共31页。一、水泥是一种性能较好的建筑材料。水泥是由水泥熟料锻烧而成的。水泥熟料主要由石灰石、粘土和铁粉这三种原料按一定比例配合后磨制成粉末状生料。生料经在炉窑内的连续加热，使其经一系列的物理化学变化就变成熟料。第二页，共31页。二、水泥生料在炉内锻烧成熟料的过程，可划分为以下5个阶段1、水分蒸发阶段。段含两个过程，一是生料入炉后温度升至100～150℃时，生料吸附水几乎全部蒸发掉，这个过程称干燥过程；二是生料干燥后随着煤的燃烧放热将物料温度升至450℃时，原料构成之一的粘土失去结晶水，变成游离的无定型的AL2O3和SiO2。这两个过程均为吸热过程。第三页，共31页。2、碳酸盐分解阶段。炉窑内温度升至600℃以上时，生料中的碳酸盐开始分解。3、碳酸盐分解阶段。炉窑内温度升至600℃以上时，生料中的碳酸盐开始分解。固相反应阶段。这一阶段是生成部分水泥熟料矿物的阶段第四页，共31页。4、水泥熟料烧成阶段。水泥熟料的主要成分是C3S，客观存在需在液相中形成，为此炉窑温度需继续升高。当温度升至1450℃时C3S的生成反应速度最快。因此为保证C3S的生成温度，使它在水泥熟料中占据较大比重，提高水泥质量，要控制好这个阶段的窑温在1300～1450～1300℃之间。第五页，共31页。5、水泥熟料冷却阶段，当温度降至1300℃时，C3S的形成终止，此后温度再下降便进入了冷却阶段。水泥原料的混合生料经以上五个阶段就转变成了水泥熟料，再经一些必要的处理就成为建筑用的水泥。第六页，共31页。硅酸盐水泥水化反应铁相固溶体的水化第七页，共31页。三、水泥锻烧设备。水泥的锻烧过程是在一定的炉窑设备内进行的。目前在大中型水泥厂多采用回转窑生产工艺，小型水泥厂多采用立窑生产工艺。回转窑是一个大型的热工机组，由筒体、轮带、托轮、传动装置及密封装置等组成。第八页，共31页。钢筋混凝土排水管第九页，共31页。四、水泥生产用煤要求①煤的发热量。发热量高低直接影响到窑内温度的高低，进而影响到C3S的生成，为保证窑内温度在1450℃，要求煤炭应有较高的发热量②煤的挥发分。当使用回转窑时，为保证煤粉的顺利着火和足够的燃烧强度，一般要求Vd=18～30%之间；当采用立窑生产水泥时，因挥发分的析出是在缺氧条件下进行的，因此为减少q3的热损失，需燃用低挥发分的煤，以Vd<10%为宜。第十页，共31页。③煤的灰分。灰分对水泥熟料锻烧的影响没有发热量和挥发分那么大，特别是立窑的锻烧过程，可把入窑前的生料还应视为一种高灰分的煤炭。这是因为水泥熟料与煤灰的化学成分基本相同，只是各种组分不一样。对回转窑，若灰分太高，一方面会降低煤的发热量，另一方面因煤粉燃烧后产生的煤灰飞落到熟料中会影响到熟料的质量。第十一页，共31页。④供煤粒度d<6～13mm或选用d<13～25mm的混煤⑤供煤水分MT,ar<10%；⑥灰熔点ST>1250℃。第十二页，共31页。水泥球磨机当球磨机回转时，研磨体在离心力和与筒体内壁的衬板面产生的摩擦力的作用下，贴附在筒体内壁的衬板面上，随筒体一起回转，并被带到一定高度，在重力作用下自由下落，下落时研磨体像抛射体一样，冲击底部的物料把物料击碎。研磨体上升、下落的循环运动是周而复始的。此外，在磨机回转的过程中，研磨体还产生滑动和滚动，因而研磨体、衬板与物料之间发生研磨作用，使物料磨细。由于进料端不断喂入新物料，使进料与出料端物料之间存在着料面差能强制物料流动，并且研磨体下落时冲击物料产生轴向推力也迫使物料流动，另外磨内气流运动也帮助物料流动。因此，磨机筒体虽然是水平放置，但物料却可以由进料端缓慢地流向出料端，完成粉磨作业。五、水泥设备的工作原理及特点第十三页，共31页。球磨机筒体的回转速度和研磨体的填充率对于粉磨物料的作用影响很大。当筒体以不同转速回转时，筒体内的研磨体可能出现三种状态。第十四页，共31页。辊压机的工作原理辊压机由两个相向同步转动的挤压辊组成，一个为固定辊，一个为活动辊。辊压机的工作原理见图3-1。物料从两辊上方给入，被挤压辊连续带入辊间，受到50-100MPa的高压作用后，变成密实的料饼从机下排出。排出的料饼，除...
