焊接应力的分类VIP免费

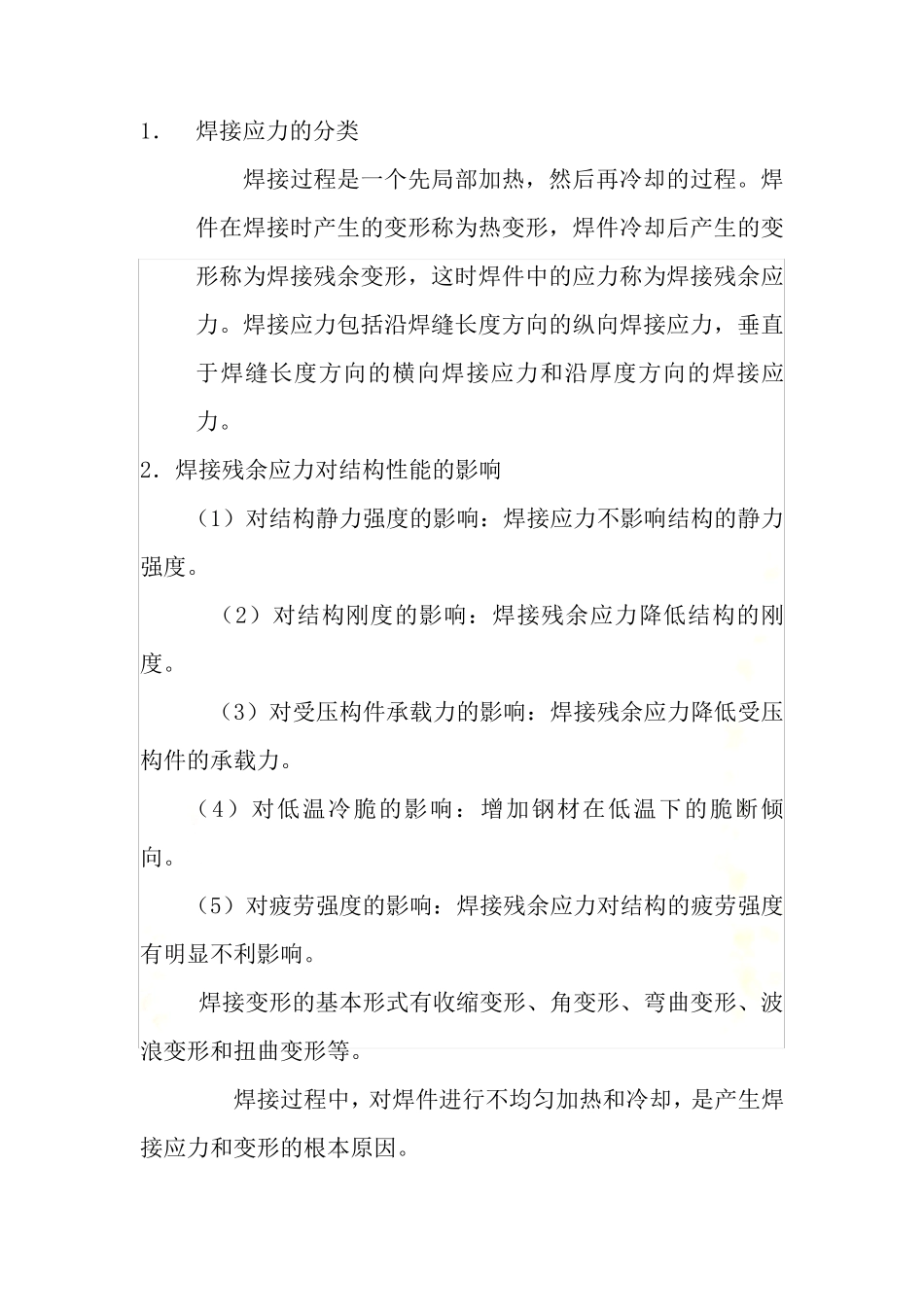

焊接应力的分类 1． 焊接应力的分类 焊接过程是一个先局部加热，然后再冷却的过程。焊件在焊接时产生的变形称为热变形，焊件冷却后产生的变形称为焊接残余变形，这时焊件中的应力称为焊接残余应力。焊接应力包括沿焊缝长度方向的纵向焊接应力，垂直于焊缝长度方向的横向焊接应力和沿厚度方向的焊接应力。 2．焊接残余应力对结构性能的影响 （1）对结构静力强度的影响：焊接应力不影响结构的静力强度。 （2）对结构刚度的影响：焊接残余应力降低结构的刚度。 （3）对受压构件承载力的影响：焊接残余应力降低受压构件的承载力。 （4）对低温冷脆的影响：增加钢材在低温下的脆断倾向。 （5）对疲劳强度的影响：焊接残余应力对结构的疲劳强度有明显不利影响。 焊接变形的基本形式有收缩变形、角变形、弯曲变形、波浪变形和扭曲变形等。 焊接过程中，对焊件进行不均匀加热和冷却，是产生焊接应力和变形的根本原因。 3. 机械拉伸、水压试验、温差拉伸、振动法等这几种方法只能消除20~50% 的残余应力，前两种方法在生产上广泛应用。 焊接后进行去应力处理，有自然时效处理（时间长，去应力不彻底，）、震动时效（效率高，费用低，只能去除焊接应力的70%左右）人工加热时效（ 时间短费用较高，能100%去除焊接应力，同时能进行去氢处理）。 采用大型燃油退火炉，进行焊后退火处理。采用多点加热、多点温度控制方式 ，温控采用热电偶自动控制仪表控制加热，使炉内各部温度均匀的控制在退火温度，保证工件的退火，同时能去除焊接过程中渗入焊缝中的H 原子，消除了焊接件的氢脆。 在冷热加工过程中，产生残余应力，高者在屈服极限附近。构件中的残余应力大多数表现出很大的有害作用；如降低构件的实际强度，降低疲劳极限，造成应力腐蚀和脆性断裂。并且由于残余应力的松弛，使零件产生翘曲，大大的影响了构件的尺寸精度。因此降低构件的残余应力，是十分必要的。 传统的时效方法有：热时效、振动时效、自然时效、静态过载时效、热冲击时效等。后两种方法应用较少，这里不作介绍 自然时效(NSR)是将工件长时间露天放置（一般长达六个月至一年左右），利用环境温度的季节性变化和时间效应使残余应力释放，在温度应力形成的过载下，促使残余应力发生松弛而使尺 寸精度获得稳定。由于周期太长和占地面积大，仅适应长期单一品种的批量生产和效果不理想，目前应用的较少。 热时效（TSR）是将构件由室温（或不高于150℃）缓慢、均匀加热至550℃...
