独立光伏电站集装箱式储能系统方案设计VIP免费

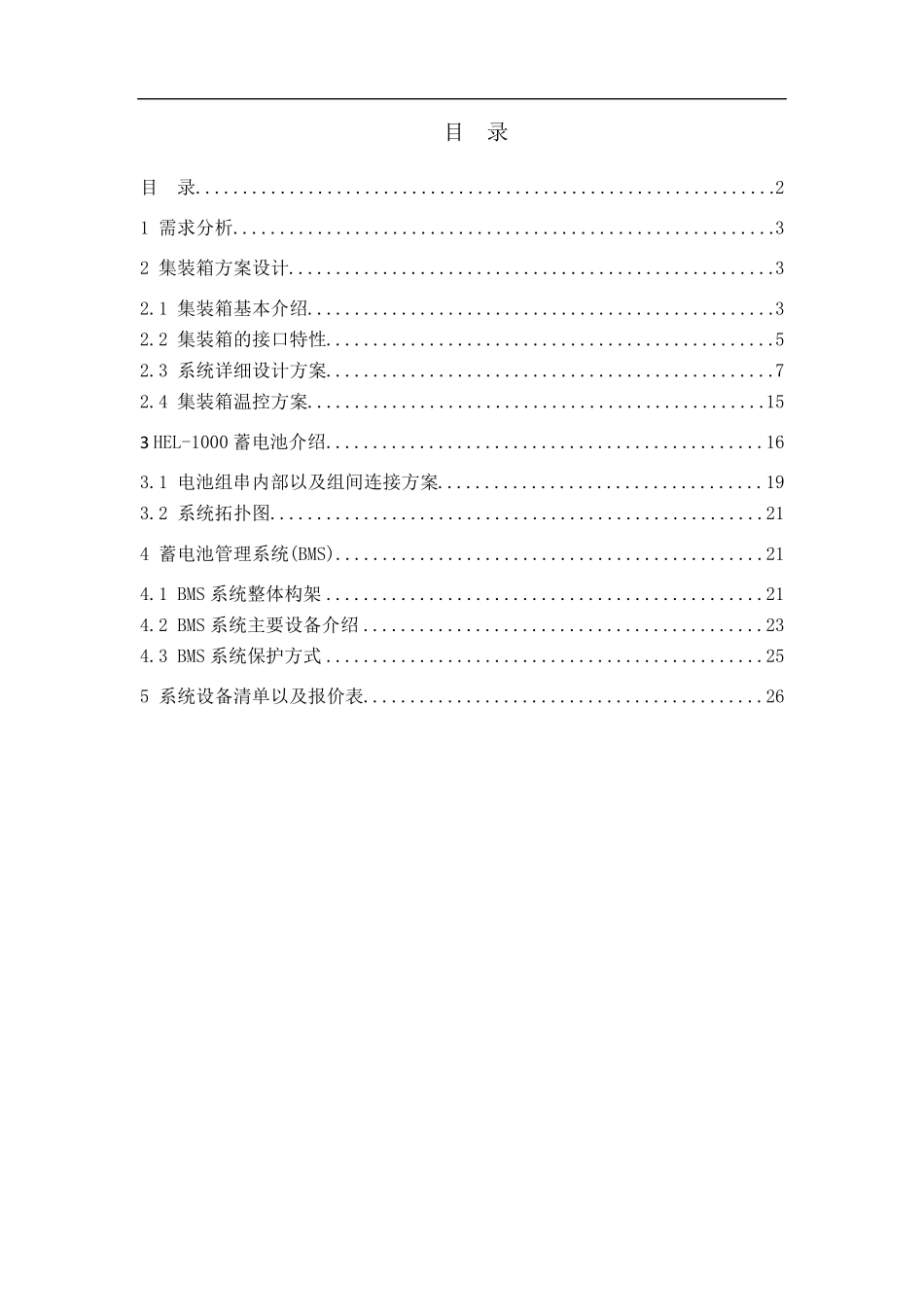

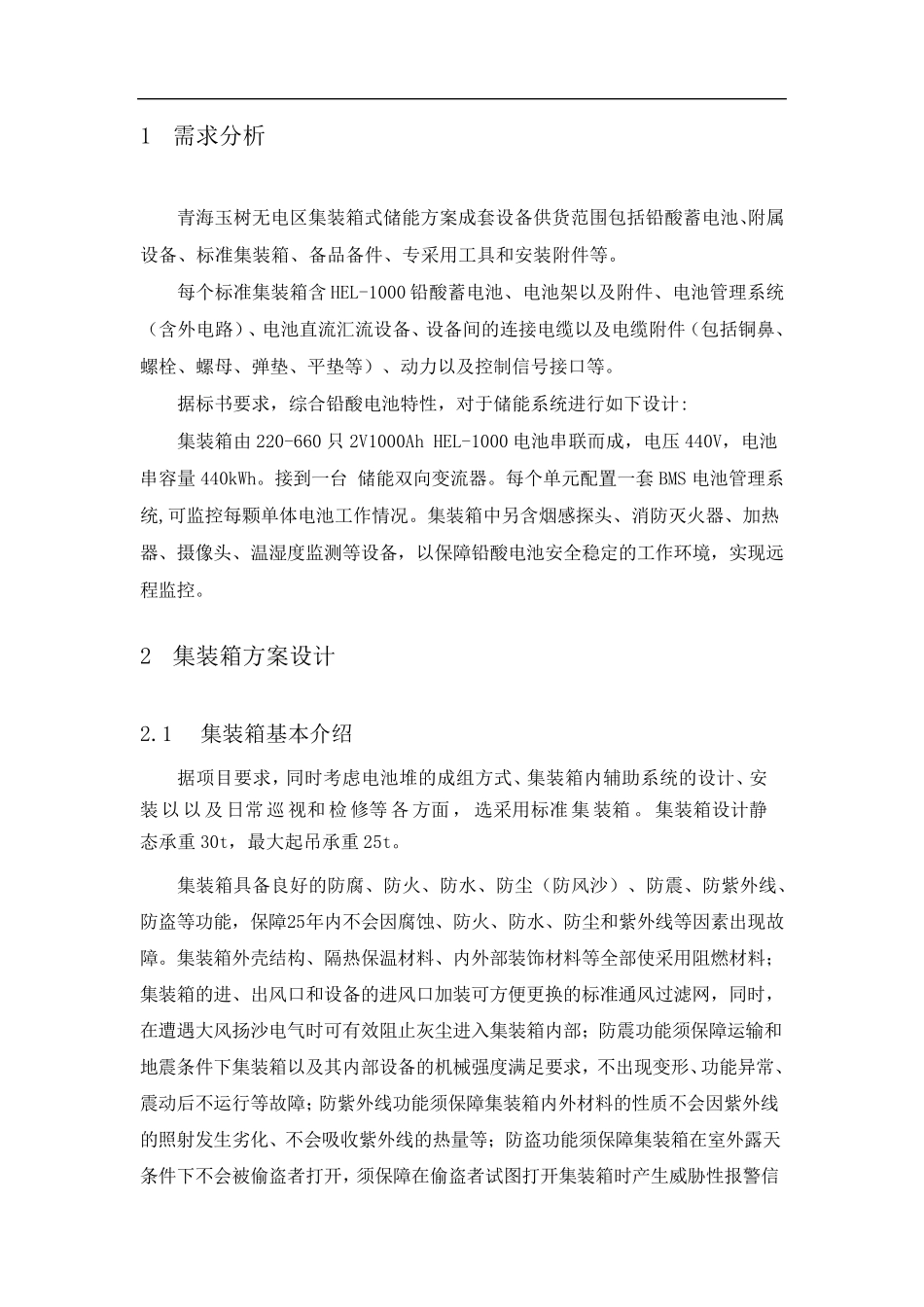

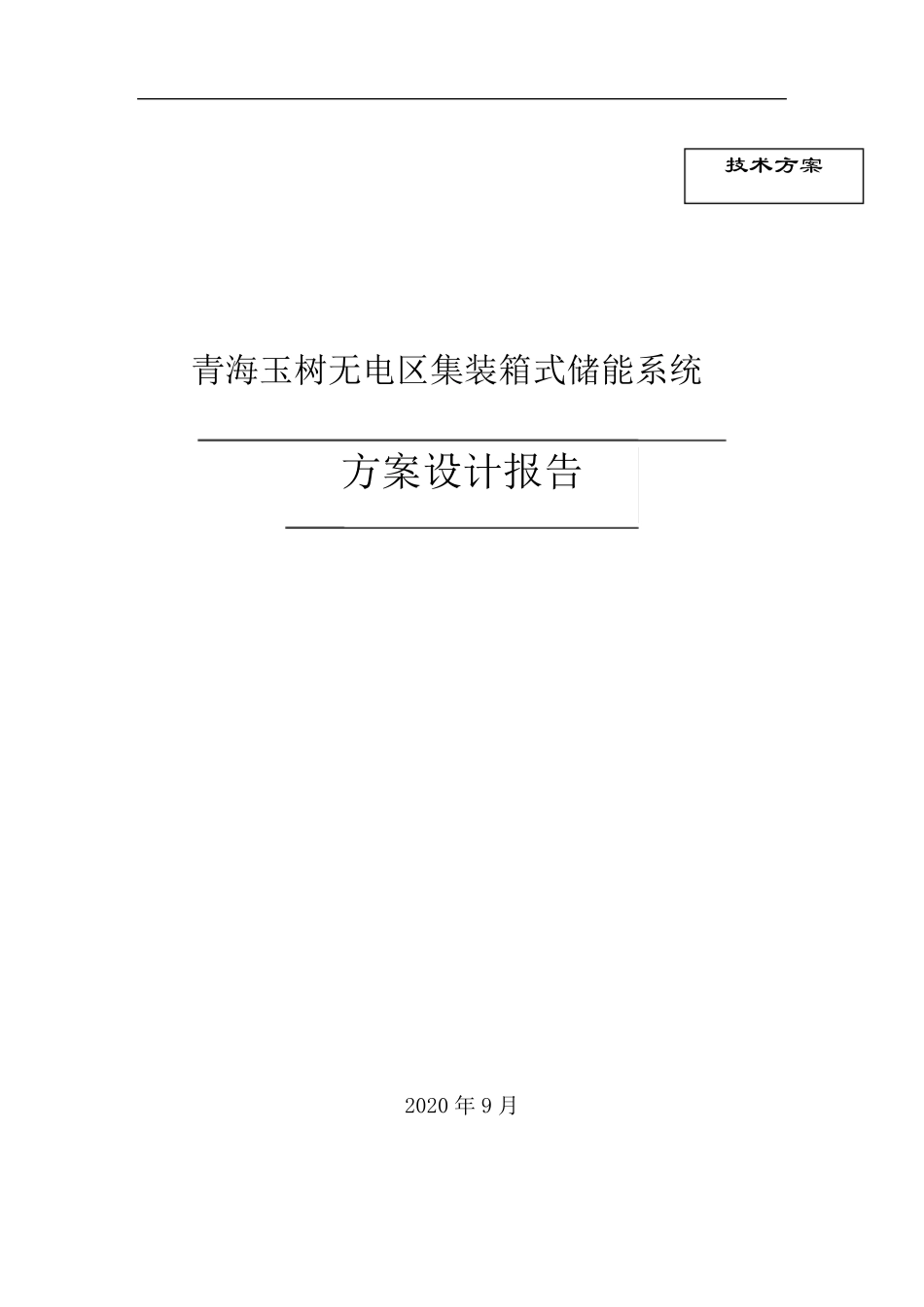

青海玉树无电区集装箱式储能系统 2020 年9 月 方案设计报告 技术方案 目 录 目 录.............................................................. 2 1 需求分析.......................................................... 3 2 集装箱方案设计.................................................... 3 2.1 集装箱基本介绍.................................................. 3 2.2 集装箱的接口特性................................................ 5 2.3 系统详细设计方案................................................ 7 2.4 集装箱温控方案................................................. 15 3 HEL-1000 蓄电池介绍 ............................................... 16 3.1 电池组串内部以及组间连接方案................................... 19 3.2 系统拓扑图..................................................... 21 4 蓄电池管理系统(BMS).............................................. 21 4.1 BMS 系统整体构架 ............................................... 21 4.2 BMS 系统主要设备介绍 ........................................... 23 4.3 BMS 系统保护方式 ............................................... 25 5 系统设备清单以及报价表........................................... 26 1 需求分析 青海玉树无电区集装箱式储能方案成套设备供货范围包括铅酸蓄电池、附属设备、标准集装箱、备品备件、专采用工具和安装附件等。 每个标准集装箱含HEL-1000 铅酸蓄电池、电池架以及附件、电池管理系统（含外电路）、电池直流汇流设备、设备间的连接电缆以及电缆附件（包括铜鼻、螺栓、螺母、弹垫、平垫等）、动力以及控制信号接口等。 据标书要求，综合铅酸电池特性，对于储能系统进行如下设计: 集装箱由220-660 只2V1000Ah HEL-1000 电池串联而成，电压440V，电池串容量440kWh。接到一台 储能双向变流器。每个单元配置一套BMS 电池管理系统,可监控每颗单体电池工作情况。集装箱中另含烟感探头、消防灭火器、加热器、摄像头、温湿度监测等设备，以保障铅酸电池安全稳定的工作环境，实现远程监控。 2 集装箱方案设计 2.1 集装箱基本介绍 据项目要求，同时考虑电池堆的成组方式、集装箱内辅助系统的设计、安 装以以及日 常巡视 ...
