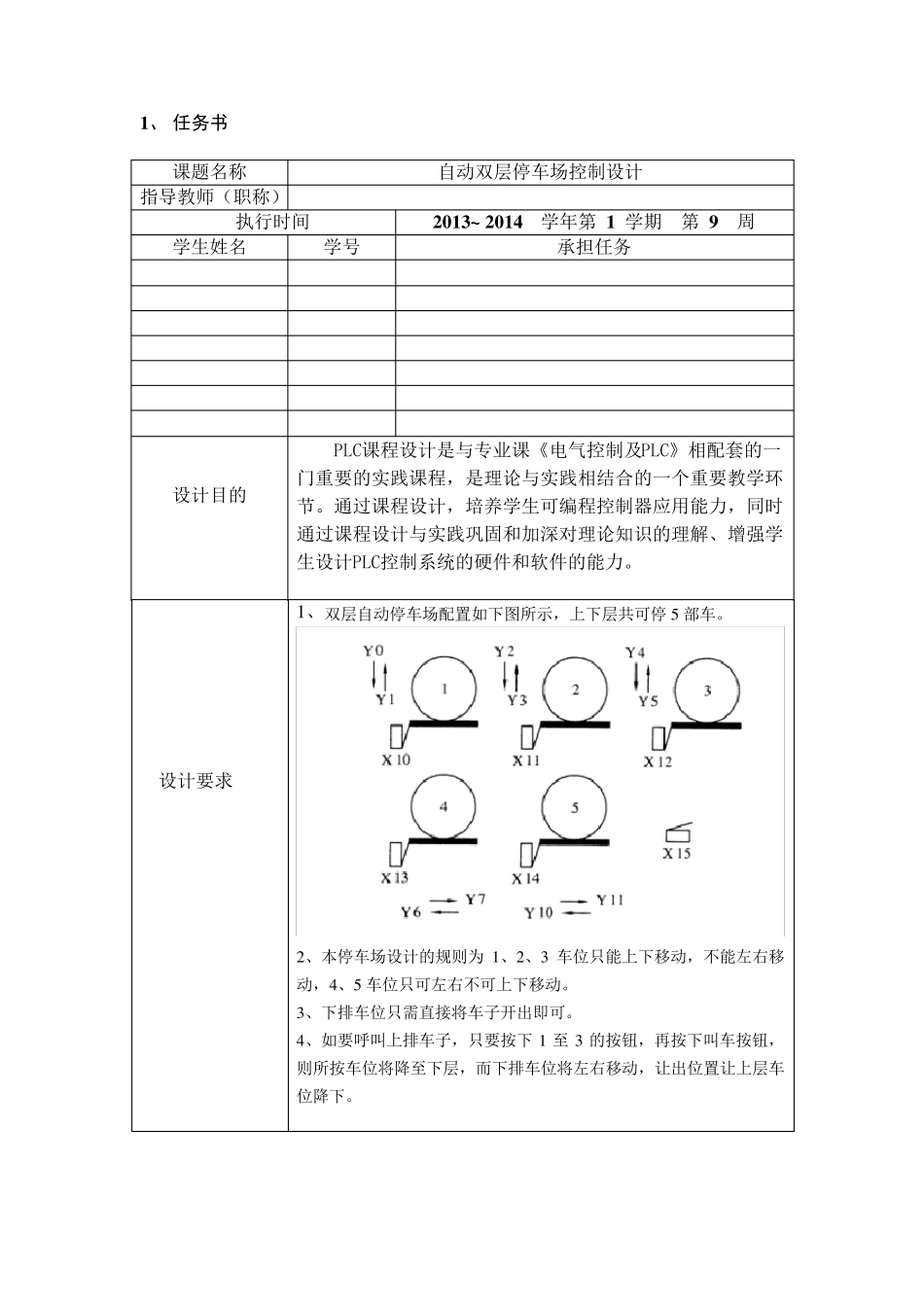

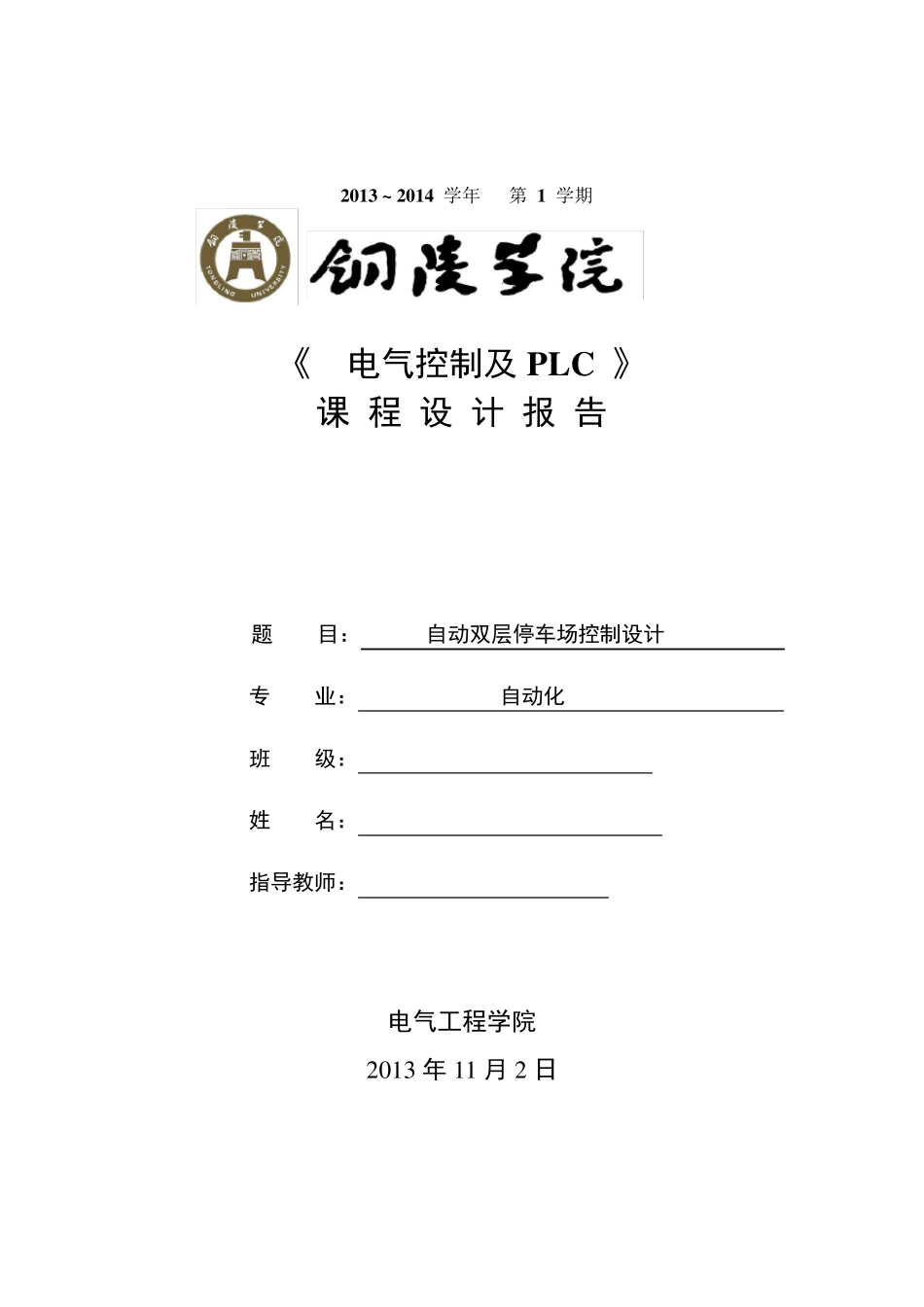

2013 ~ 2014 学年 第 1 学期 《 电气控制及PLC 》 课 程 设 计 报 告 题 目： 自动双层停车场控制设计 专 业： 自动化 班 级： 姓 名： 指导教师： 电气工程学院 2013 年11 月2 日 1、 任务书 课题名称 自动双层停车场控制设计 指导教师（职称） 执行时间 2013~ 2014 学年第 1 学期 第 9 周 学生姓名 学号 承担任务 设计目的 PLC课程设计是与专业课《电气控制及PLC》相配套的一门重要的实践课程，是理论与实践相结合的一个重要教学环节。通过课程设计，培养学生可编程控制器应用能力，同时通过课程设计与实践巩固和加深对理论知识的理解、增强学生设计PLC控制系统的硬件和软件的能力。 设计要求 1、双层自动停车场配置如下图所示，上下层共可停5 部车。 2、本停车场设计的规则为1、2、3 车位只能上下移动，不能左右移动，4、5 车位只可左右不可上下移动。 3、下排车位只需直接将车子开出即可。 4、如要呼叫上排车子，只要按下1 至3 的按钮，再按下叫车按钮，则所按车位将降至下层，而下排车位将左右移动，让出位置让上层车位降下。 摘 要 随着社会的不断发展和进步，车辆在不断的增多。因此，就要求有更多的车位来停放车辆，这就要求车位从地面向空间发展，车位需要上下移动。根据不同的要求，执行一系列的操作。本设计是针对车辆能很好的运行来设计的，用PLC来控制，充分利用每种元件的功能及相关的机械互锁。利用中间继电器的多功能的特点进行对不同控制的联系，充分的利用继电器可以减少不必要的误动作，并且简化了连线的复杂度。自动双层停车场将使人们的生活更加的便捷。 关键字：车位，PLC，继电器，自动双层停车场 目 录 第一章 引言 ..................................................................................................................................... 1 1.1 背景 .................................................................................................................................. 1 1.2 背景分析 ............................................................................................................................ 1 第二章 总体方案的设计 ................................................................................................................. 2 2.1 自动双层停车...
