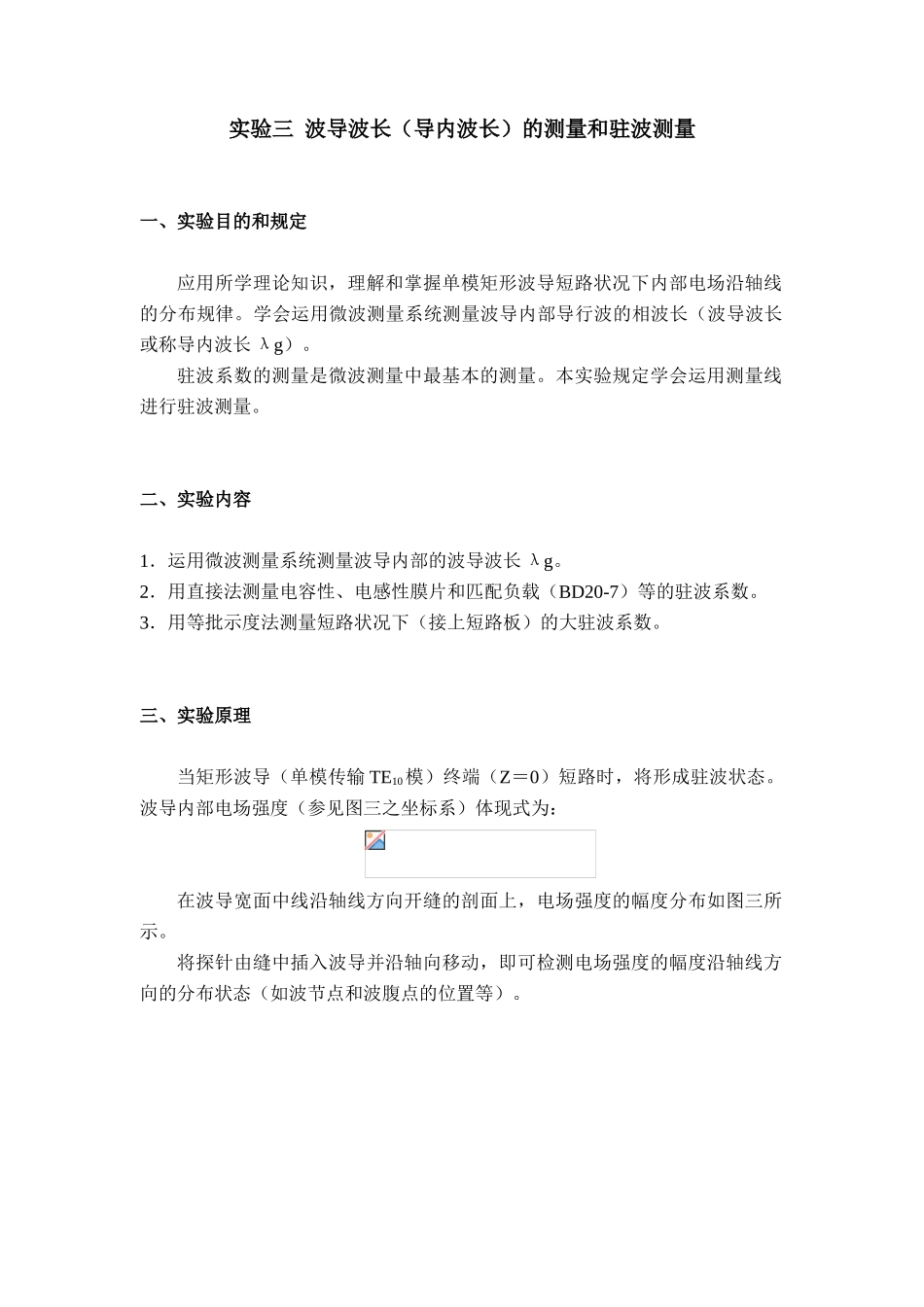

实验三 波导波长（导内波长）的测量和驻波测量一、实验目的和规定应用所学理论知识，理解和掌握单模矩形波导短路状况下内部电场沿轴线的分布规律。学会运用微波测量系统测量波导内部导行波的相波长（波导波长或称导内波长 λg）。驻波系数的测量是微波测量中最基本的测量。本实验规定学会运用测量线进行驻波测量。二、实验内容1．运用微波测量系统测量波导内部的波导波长 λg。2．用直接法测量电容性、电感性膜片和匹配负载（BD20-7）等的驻波系数。3．用等批示度法测量短路状况下（接上短路板）的大驻波系数。三、实验原理当矩形波导（单模传输 TE10模）终端（Z＝0）短路时，将形成驻波状态。波导内部电场强度（参见图三之坐标系）体现式为：在波导宽面中线沿轴线方向开缝的剖面上，电场强度的幅度分布如图三所示。将探针由缝中插入波导并沿轴向移动，即可检测电场强度的幅度沿轴线方向的分布状态（如波节点和波腹点的位置等）。1． 测量波导波长（λg）将测量线终端短路后，波导内形成驻波状态。调探针位置旋钮至电压波节点处，选频放大器电流表表头批示值为零，测得两个相邻的电压波节点位置（读得对应的游标卡尺上的刻度值 Z1 节和 Z2 节），就可求得波导波长为：由于在电压波节点附近，电场（及对应的晶体检波电流）非常小，造成测量线探针移动“足够长”的距离，选频放大器表头指针都在零处“不动”（事实上是眼睛未察觉出指针有微小移动或指针因惰性未移动），因而很难精确拟定电压波节点位置，具体测法以下：把小探针位置调至电压波节点附近，尽量加大选频放大器的敏捷度（减小衰减量），使波节点附近电流变化对位置非常敏感（即小探针位置稍有变化，选频放大器表头批示值就有明显变化）。记取同一电压波节点两侧电流值相似（I0）时小探针所处的两个不同位置（Z1 左及 Z1 右）（电流值越小越精确），则其平均值即为理论节点位置：用相似的办法测得相邻电压波节点（Z2 节）处的 Z2 左及 Z2 右最后可得（参见图四）终端短路面YbZ0aX图 三注意：① 测出一种电压波节点位置之后，将小探针向相邻波节点移动时，要随时加大选频放大器的衰减量，以防选频放大器电流表过载损坏！② 为检查测量的精确性，能够应用理论公式进行验算：其中：，2． 测量电压驻波比（ρ）驻波系数测量是微波测量中最基本的测量。通过驻波测量，不仅能够理解传输线上的场分布，并且能够测量阻抗、波长、相位移、衰减、Q 值等其它参量，传输线上存在...
