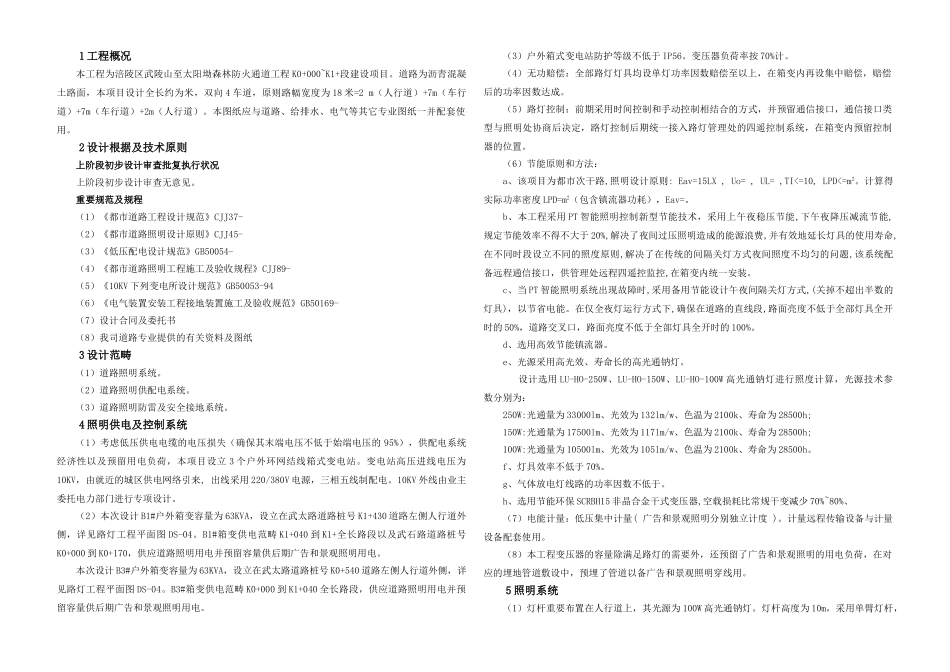

路灯施工图设计阐明1 工程概况本工程为涪陵区武陵山至太阳坳森林防火通道工程 K0+000~K1+段建设项目。道路为沥青混凝土路面，本项目设计全长约为米，双向 4 车道，原则路幅宽度为 18 米=2 m（人行道）+7m（车行道）+7m（车行道）+2m（人行道）。本图纸应与道路、给排水、电气等其它专业图纸一并配套使用。2 设计根据及技术原则上阶段初步设计审查批复执行状况上阶段初步设计审查无意见。重要规范及规程（1）《都市道路工程设计规范》CJJ37-（2）《都市道路照明设计原则》CJJ45-（3）《低压配电设计规范》GB50054-（4）《都市道路照明工程施工及验收规程》CJJ89-（5）《10KV 下列变电所设计规范》GB50053-94（6）《电气装置安装工程接地装置施工及验收规范》GB50169-（7）设计合同及委托书（8）我司道路专业提供的有关资料及图纸3 设计范畴 （1）道路照明系统。（2）道路照明供配电系统。（3）道路照明防雷及安全接地系统。4 照明供电及控制系统（1）考虑低压供电电缆的电压损失（确保其末端电压不低于始端电压的 95%），供配电系统经济性以及预留用电负荷，本项目设立 3 个户外环网结线箱式变电站。变电站高压进线电压为10KV，由就近的城区供电网络引来, 出线采用 220/380V 电源，三相五线制配电。10KV 外线由业主委托电力部门进行专项设计。（2）本次设计 B1#户外箱变容量为 63KVA，设立在武太路道路桩号 K1+430 道路左侧人行道外侧，详见路灯工程平面图 DS-04。B1#箱变供电范畴 K1+040 到 K1+全长路段以及武石路道路桩号K0+000 到 K0+170，供应道路照明用电并预留容量供后期广告和景观照明用电。本次设计 B3#户外箱变容量为 63KVA，设立在武太路道路桩号 K0+540 道路左侧人行道外侧，详见路灯工程平面图 DS-04。B3#箱变供电范畴 K0+000 到 K1+040 全长路段，供应道路照明用电并预留容量供后期广告和景观照明用电。（3）户外箱式变电站防护等级不低于 IP56。变压器负荷率按 70%计。（4）无功赔偿：全部路灯灯具均设单灯功率因数赔偿至以上，在箱变内再设集中赔偿，赔偿后的功率因数达成。（5）路灯控制：前期采用时间控制和手动控制相结合的方式，并预留通信接口，通信接口类型与照明处协商后决定，路灯控制后期统一接入路灯管理处的四遥控制系统，在箱变内预留控制器的位置。（6）节能原则和方法：a、该项目为都市次干路,照明设计原则: Eav=15LX , Uo= , UL= ,TI<=10, LPD<=m2。计算得实际功率密...
