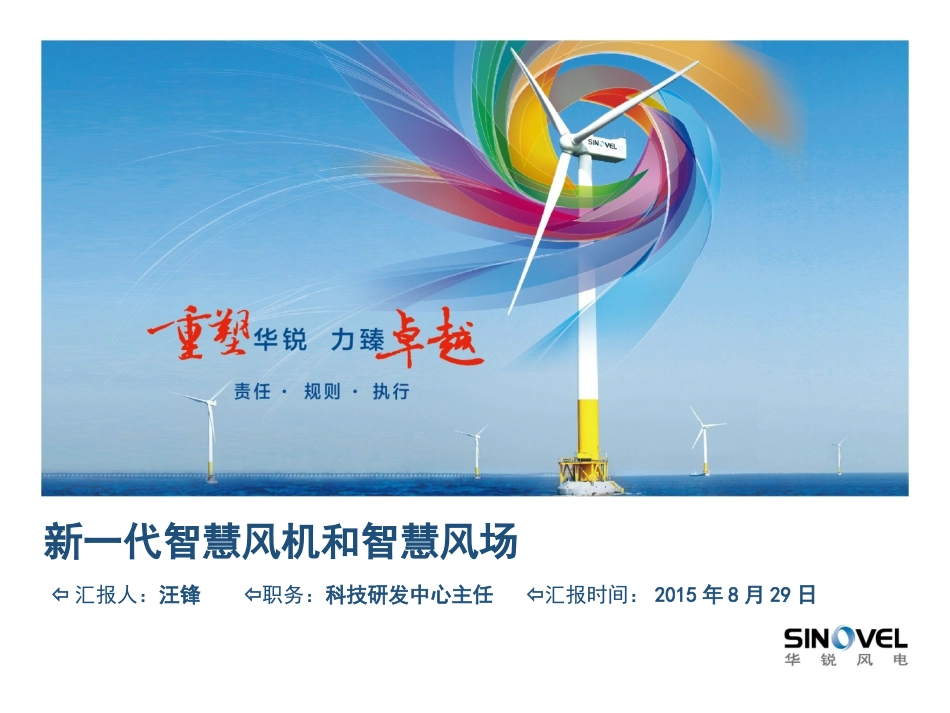

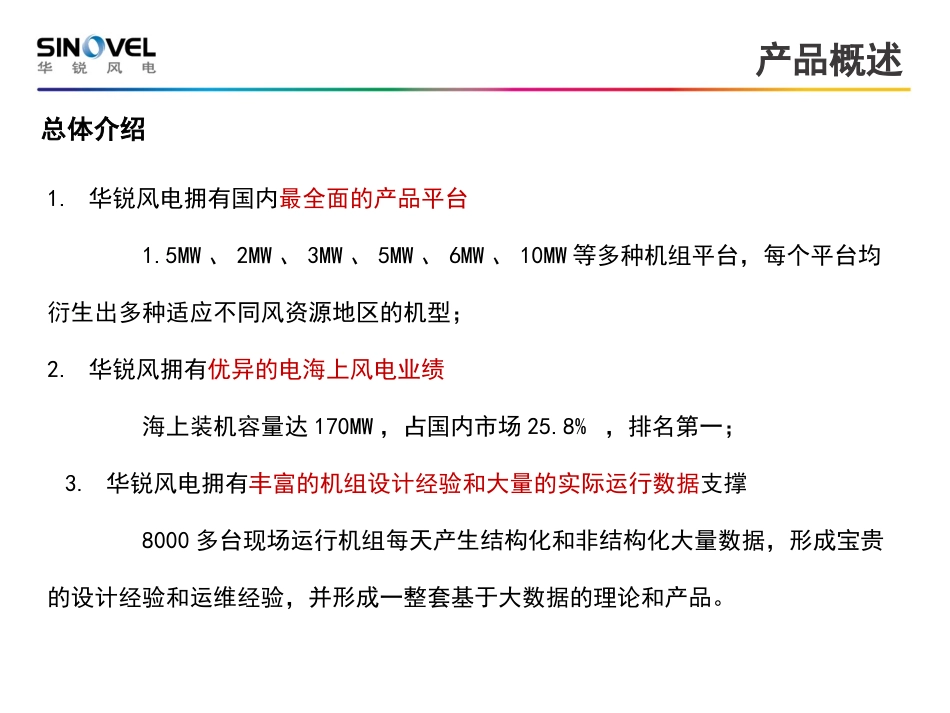

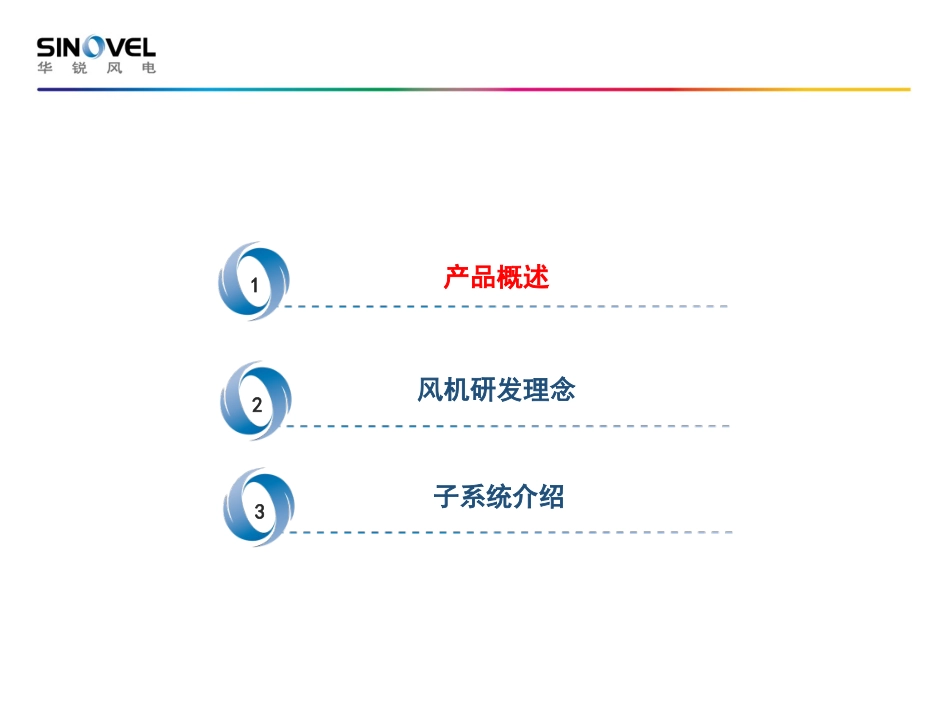

新一代智慧风机和智慧风场汇报人：汪锋职务：科技研发中心主任汇报时间：2015年8月29日2风机研发理念产品概述13子系统介绍3SL3000海上风电机组安装SL6000产品概述1.华锐风电拥有国内最全面的产品平台1.5MW、2MW、3MW、5MW、6MW、10MW等多种机组平台，每个平台均衍生出多种适应不同风资源地区的机型；2.华锐风拥有优异的电海上风电业绩海上装机容量达170MW，占国内市场25.8%，排名第一；3.华锐风电拥有丰富的机组设计经验和大量的实际运行数据支撑8000多台现场运行机组每天产生结构化和非结构化大量数据，形成宝贵的设计经验和运维经验，并形成一整套基于大数据的理论和产品。总体介绍4战略里程碑2006SL10000SL1500SL3000海上机组安装SL3000通过GL认证SL5000中国第一个MW级风场20072008200920102011201220132014201520202025SL5000海上机组安装SL6000SL3000SL1500通过GL认证产品概述SL2000v1.0SL3000v2.0SL5000v2.05机型叶轮直径轮毂高度适用风区适用地区SL15007065/70IECI新疆小草湖、海南、福建等风极限风速较高地区7765/70IECII三北地区居多，平均风速达到IEC二类+8265/70/80/100IECII三北地区居多，平均风速达到IEC二类9070/80/100IECIII适用于全国各地平均风速为IEC三类的地区9370/80/100S适用于全国各地平均风速小于IEC三类的地区SL200010080/90/100IECII适用于全国各地平均风速为IEC二类的地区11080/90/100IECIII可用于中部、东部、云贵等IEC三类＋的地区11680/90/100IECIII/S适用于全国各地平均风速小于IEC三类的地区12180/90/100S适用于全国各地平均风速小于IEC三类的地区产品谱线(1)产品概述机型叶轮直径轮毂高度适用风区适用地区SL30009080/90IECI用于极限风速较大的沿海地区，福建广东等地10580/90/100/110IECII适用于平均风速较大地区，如内蒙古赤峰等11390/100/110IECII12190/100/110IECIII适用于平均风速小于IEC三类的平坦地形区域，如哈密，内蒙，山东沿海、江苏沿海等部分区域139100/110S适用于平均风速小于7m/s的区域SL5000128100IECI用于极限风速较大的海上风区，如福建广东等地155110IECIII用于海上平均风速小于IEC三类的风区SL6000128100IECI用于极限风速较大的海上风区，如福建广东等地155110IECII适用于江苏浙江上海附近等风速较低区域的海上装机产品谱线(2)产品概述根据运行环境的不同，还针对性的进行高温、常温和低温的分类设计。2风机研发理念产品概述1３子系统介绍8设计可靠性制造可靠性运营可靠性轻量化设计快速的产品开发周期降低制造成本智慧风机智慧发电控制智慧适应控制智慧运行控制智慧风场智慧微观选址智慧运行管理智慧能源网集成风机研发理念技术终极目标：低度电成本技术首要任务：高可靠性技术重要特征：智慧风能总体技术战略9关键技术核心技术突破应用“等强度设计”理念应用国际先进的软件分析平台，对主要零部件进行拓扑优化，实现机舱、传动链和塔筒的轻量化设计，降低机组零部件采购成本；采用紧凑型传动链形式与载荷分流技术实现传动链轻量化，降低机舱重量；结构件和塔筒轻量化根据承载载荷特性，对轮毂、主机架等大型结构件进行拓扑优化，实现结构件轻量化；引入载荷控制技术，降低塔筒载荷，实现塔筒的轻量化。轻量化设计1快速产品开发周期2降低制造成本3技术终极目标：低度电成本低度电成本技术路线核心技术突破利用已有产品平台，快速用户定制化设计在现有2MW和3MW等基础平台上，经部件校核，可快速设计更长叶片的机组，充分利用现有平台的设计优势和设计成果；大部件并行设计为了避免常规设计中多个核心部件设计周期长的问题，在新一代机组设计中，通过采用当前市场上已经批量化生产的叶片、齿轮箱等关键部件，与整机其他部件并行设计，大大缩短产品开发和实验周期；认证同步开展产品开发过程中进行伴随设计认证，通过在认证过程中发现的问题优化机组设计。在完成机组开发后即完成设计认证。轻量化设计1快速产品开发周期2降低制造成本3技术终极目标：低度电成本关键技术低度电成本技术路线核心技术突破设计环节设计环节即充分考虑工艺性与制造便利性，根源上降低制造成本；大型结构件模块化设计，便于制...
