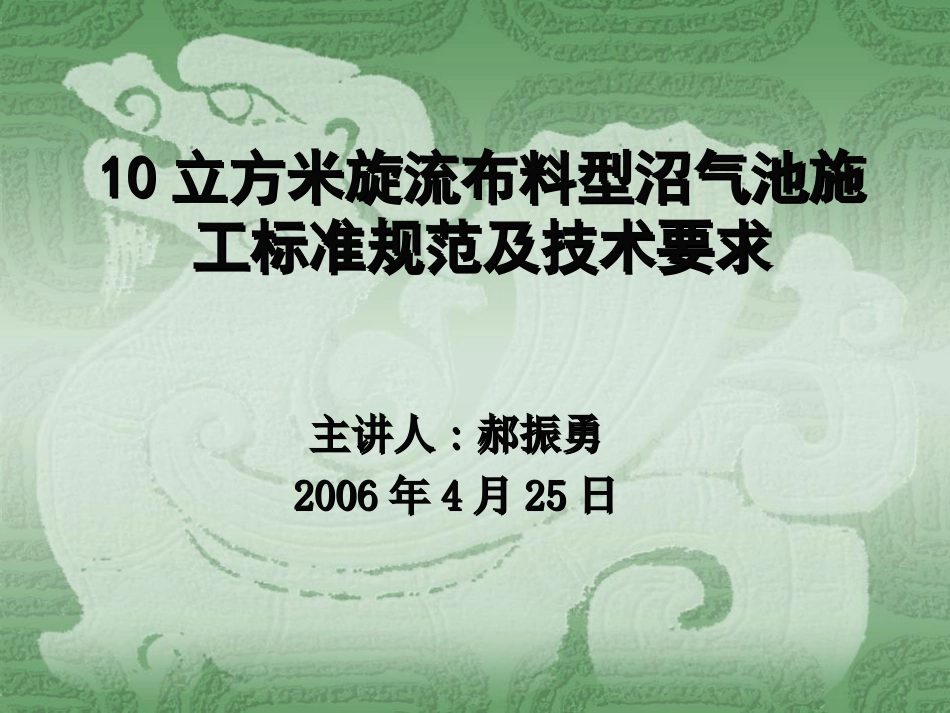

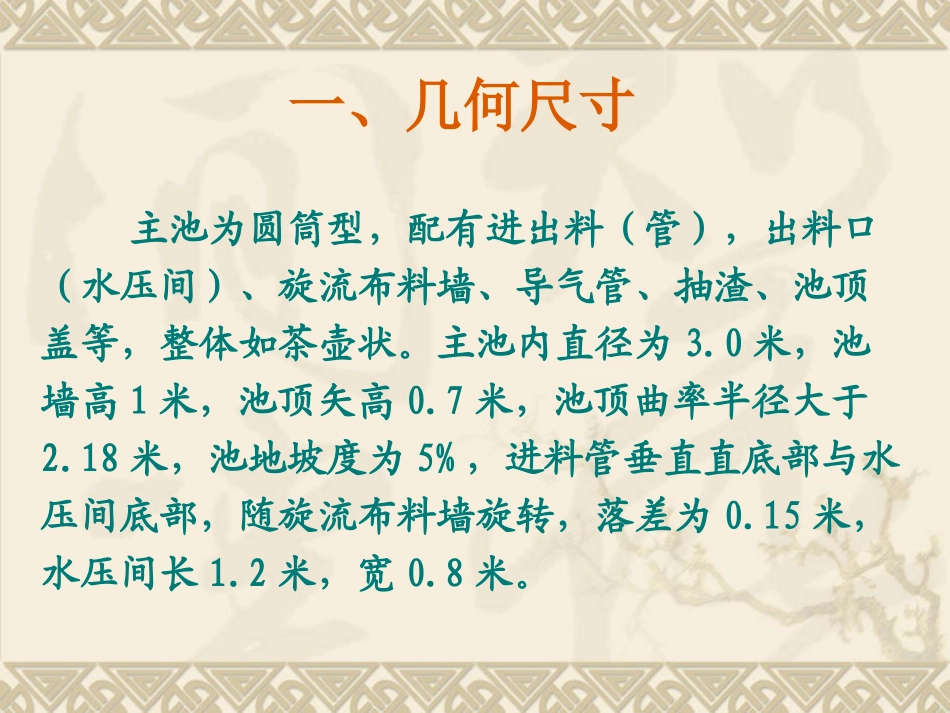

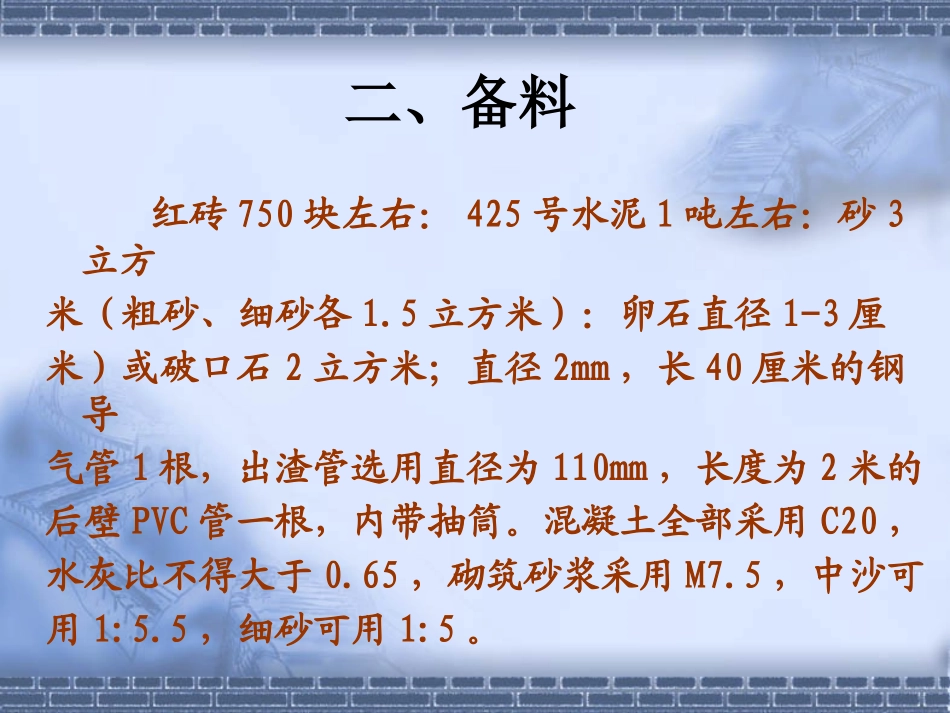

1010立方米旋流布料型沼气池施立方米旋流布料型沼气池施工标准规范及技术要求工标准规范及技术要求主讲人主讲人::郝振勇郝振勇20062006年年44月月2525日日一、几何尺寸主池为圆筒型，配有进出料（管），出料口（水压间）、旋流布料墙、导气管、抽渣、池顶盖等，整体如茶壶状。主池内直径为3.0米，池墙高1米，池顶矢高0.7米，池顶曲率半径大于2.18米，池地坡度为5%，进料管垂直直底部与水压间底部，随旋流布料墙旋转，落差为0.15米，水压间长1.2米，宽0.8米。二、备料红砖750块左右：425号水泥1吨左右：砂3立方米（粗砂、细砂各1.5立方米）：卵石直径1-3厘米）或破口石2立方米；直径2mm，长40厘米的钢导气管1根，出渣管选用直径为110mm，长度为2米的后壁PVC管一根，内带抽筒。混凝土全部采用C20，水灰比不得大于0.65，砌筑砂浆采用M7.5，中沙可用1:5.5，细砂可用1:5。三、放样三、放样在选定的池坑区域内先平整好场地，确定在选定的池坑区域内先平整好场地，确定主主池中心位置，根据设计图纸在地面上画进料口、池中心位置，根据设计图纸在地面上画进料口、发酵池、水压间平面的外框曲线，同时在尺寸线发酵池、水压间平面的外框曲线，同时在尺寸线外外0.80.8米左右处打下四根定位木桩，分别定上钉米左右处打下四根定位木桩，分别定上钉子以便牵线，两线的交点便是发酵池的中心点，子以便牵线，两线的交点便是发酵池的中心点，在灰线外打入标高基准桩，确定基准点。在灰线外打入标高基准桩，确定基准点。四、池坑开挖四、池坑开挖根据设计要求，选择地下水位低、土质好、根据设计要求，选择地下水位低、土质好、远离道路、避开树林的位置建池，确定正负零高远离道路、避开树林的位置建池，确定正负零高度，开挖土坑，按下述公式计算池坑深度：度，开挖土坑，按下述公式计算池坑深度：直径直径==池身净空直径池身净空直径++池墙的厚度池墙的厚度×2×2池坑深度池坑深度==蓄水圈高蓄水圈高++池盖厚度池盖厚度++拱顶厚拱顶厚度度++拱拱顶失高顶失高++池墙高度池墙高度++池底失高池底失高++池底厚度池底厚度进料口、池心、出料口不能在一条线上或进料口、池心、出料口不能在一条线上或三三点连线小于点连线小于120120度。池坑内壁要平整，尺寸准确度。池坑内壁要平整，尺寸准确无误，与图纸一致。无误，与图纸一致。沼气池坑开挖现场沼气池坑开挖现场五、池底施工五、池底施工垫层处理，先夯实土基，用卵石铺垫层处理，先夯实土基，用卵石铺一层池底，以一层池底，以11：：44砂浆灌缝，厚度砂浆灌缝，厚度55厘厘米，再用米，再用11：：3:33:3的混凝土浇筑，厚度的混凝土浇筑，厚度1010厘米以上。厘米以上。六、池墙施工六、池墙施工采用“活动轮杆法”，用混凝土整体现浇筑采用“活动轮杆法”，用混凝土整体现浇筑池，以坑壁为外模，内模用砖砌，砖块须保持面池，以坑壁为外模，内模用砖砌，砖块须保持面干内湿，砌砖保持横平竖直。块与块之间要求内干内湿，砌砖保持横平竖直。块与块之间要求内口顶紧，外口嵌牢，竖缝错开。混凝土配比水口顶紧，外口嵌牢，竖缝错开。混凝土配比水泥：砂：碎石为泥：砂：碎石为11：：33：：33，采用螺旋上升式的方，采用螺旋上升式的方式，要做到边砌、边浇筑、边振捣，由下而上一式，要做到边砌、边浇筑、边振捣，由下而上一气浇筑完成。强度达到气浇筑完成。强度达到70%70%以后，也就是以后，也就是2—32—3小小时后拆除砖模。时后拆除砖模。七、砌筑出料口通道、安装好进料管七、砌筑出料口通道、安装好进料管浇筑池墙前选用砖和浇筑池墙前选用砖和11：：2525砂灰砌筑出砂灰砌筑出料料口通道尽宽口通道尽宽6565厘米，高厘米，高7070厘米，顶部起拱，厘米，顶部起拱，拱顶距主池上拱角大于拱顶距主池上拱角大于3030厘米，紧贴池壁厘米，紧贴池壁3030度斜角，安装好进料管，管口距池底度斜角，安装好进料管，管口距池底7070厘厘米，用米，用1:11:1水泥砂浆抹好管与墙间的夹角，水泥砂浆抹好管与墙间的夹角，并并整体浇注厚度整体浇注厚度55厘米，至进料口顶部。厘米，至进料口顶部。八、拱顶施工八、拱顶施工池拱顶施工采用“单砖漂拱法”施工，采用池拱...
