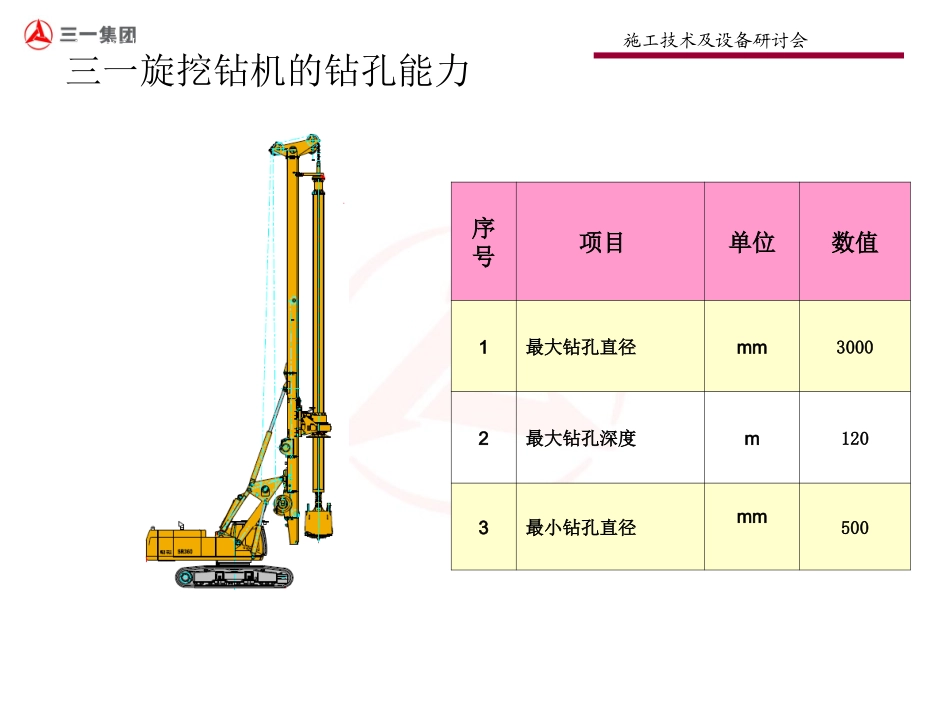

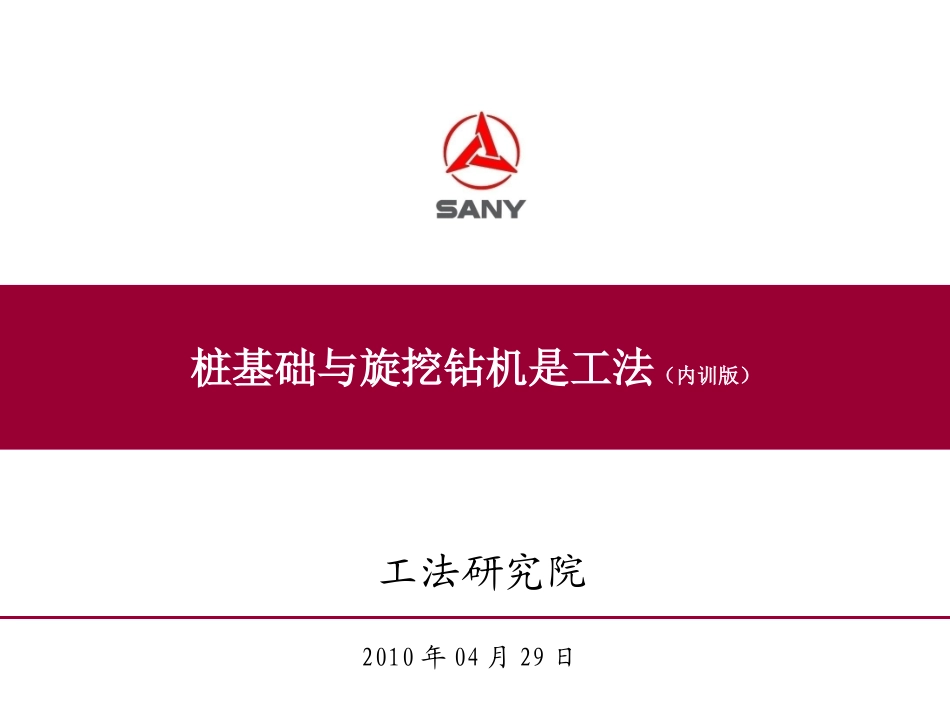

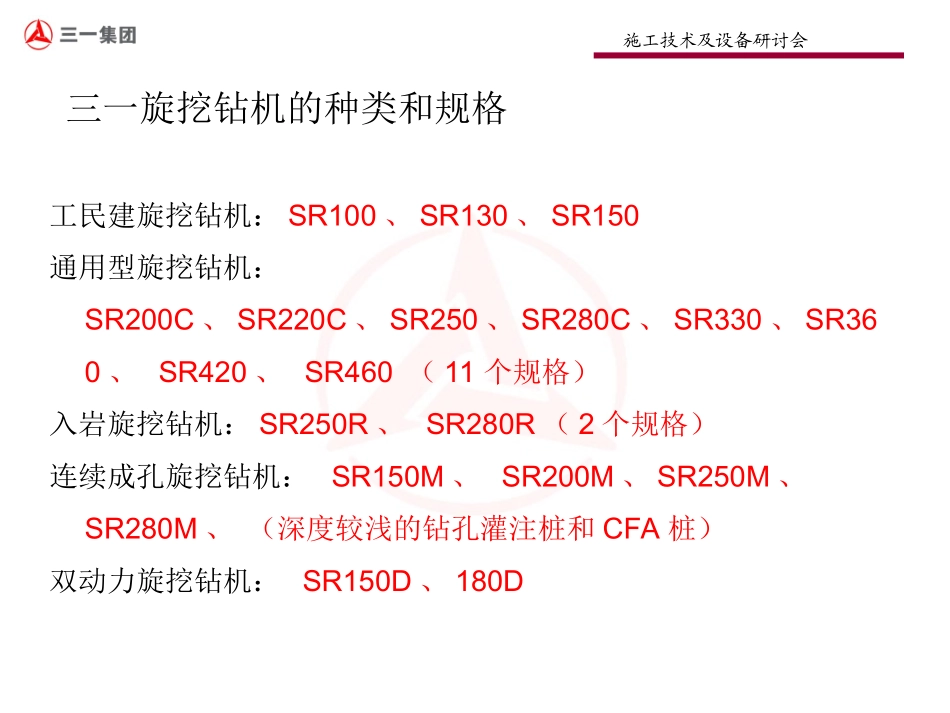

工法研究院2010年04月29日桩基础与旋挖钻机是工法（内训版）施工技术及设备研讨会工民建旋挖钻机：SR100、SR130、SR150通用型旋挖钻机：SR200C、SR220C、SR250、SR280C、SR330、SR360、SR420、SR460（11个规格）入岩旋挖钻机：SR250R、SR280R（2个规格）连续成孔旋挖钻机：SR150M、SR200M、SR250M、SR280M、（深度较浅的钻孔灌注桩和CFA桩）双动力旋挖钻机：SR150D、180D三一旋挖钻机的种类和规格施工技术及设备研讨会三一旋挖钻机的种类和规格三一旋挖钻机的钻孔能力序号项目单位数值1最大钻孔直径mm30002最大钻孔深度m1203最小钻孔直径mm500施工技术及设备研讨会三一旋挖钻机的钻孔能力三一的旋挖技术—普通旋挖技术适合地层：黏土层，砂土层，稍密～密实砂层，稍密～密实砂卵石层，全风化、强风化岩层，极软岩层等绝大部分IV及以下地层。如何实现高效？施工技术及设备研讨会三一的旋挖施工技术—普通旋挖技术三一的旋挖技术—旋挖入岩技术泥岩特点：内聚力大，抗压强度低，大多数分层沉积。钻头和操作方法是泥岩钻进的关键。泥岩对刀具磨损程度低。泥岩地层如何实现高效？施工技术及设备研讨会三一的旋挖施工技术—普通旋挖技术三一的旋挖施工技术—普通旋挖技术三一的旋挖施工技术—普通旋挖技术三一的旋挖技术—泥岩的特点和钻进方法施工技术及设备研讨会三一的旋挖施工技术—泥岩的特点和钻进方法三一的旋挖技术—沉积岩和页岩的特点和钻进方法除泥岩外，沉积岩还有砾岩、砂岩等。这类岩层的特点是：分层，强度取决于胶结物的性质和母岩的强度、粒度。砂岩对刀具磨损程度高，页岩刀具强度要高，砾岩不一定。施工技术及设备研讨会三一的旋挖技术—沉积岩和页岩的特点和钻进方法三一的旋挖技术—沉积岩和页岩的特点和钻进方法施工技术及设备研讨会火成岩包括：花岗岩，玄武岩，流纹岩，凝灰岩等，还包括其所形成的变质岩。火成岩的深成岩硬而脆，浅成岩较软但内聚力大。钻进以跃进式破碎为主。火成岩大部分对刀具磨损严重。三一的旋挖技术—沉积岩和页岩的特点和钻进方法三一的旋挖技术—火成硬岩的特点及钻进方法施工技术及设备研讨会三一的旋挖技术—火成硬岩的特点及钻进方法三一的旋挖技术—火成硬岩的特点及钻进方法施工技术及设备研讨会三一的旋挖技术—火成硬岩的特点及钻进方法三一的旋挖技术—岩石的钻进诀窍•对于旋挖钻机的加压力、扭矩、抗振动能力和钻杆钻头对外力的抵抗能力而言，旋挖钻机钻进岩石确实是一件有很大难度的事。但是，只要抓住不同岩石的可利用特点，使用一定的方法，桩孔所遇到的绝大多数岩石是能够用旋挖钻进的。钻进诀窍如下：•泥岩：一进二变三不。•砂岩：自由跃不慢取。•硬度大的火成岩、化学岩：不分高度慢取自由。•页岩、斜岩面：直取。•砾岩：犁取。施工技术及设备研讨会三一的旋挖技术—火成硬岩的特点及钻进方法三一的旋挖技术—卵碎石层钻进技术施工技术及设备研讨会三一的旋挖技术—卵碎石层钻进技术三一的旋挖技术—卵碎石层钻进技术施工技术及设备研讨会三一的旋挖技术—卵碎石层钻进技术三一的旋挖技术—易流动地层的施工技术易流动地层包括：厚的松散砂层、砂卵石层、淤泥层和流塑黏土层。此地层采用全护筒工艺，黏土或干水泥护壁工艺。施工技术及设备研讨会三一的旋挖技术—易流动地层的施工技术三一的旋挖技术—三一的水上的施工技术施工技术及设备研讨会三一的旋挖技术—三一的水上的施工技术三一的旋挖技术—三一的水上的施工技术施工技术及设备研讨会三一的旋挖技术—三一的水上的施工技术三一的旋挖技术—各种地层会遇到的施工问题••并不是以上复杂地层才有施工问题，其实很多地层都会遇到各种问题，都有什么问题，又如何解决呢？•黏土层：打滑（再生黏土打滑，胶泥打滑），吸钻，钻不动，难倒土，糊钻。•砂层、砂土层：塌孔，超方。操作上“三慢”，用好泥浆。•淤泥质黏土层：液化，吸钻。•冻土：打滑，糊钻。•膨胀土：缩颈。•软硬不均地层：打孔倾斜。•水位以上非粘性颗粒连接地层：漏浆，管涌。•溶洞：卡钻，塌孔等。施工技术及设备研讨会•硬岩：压搓套取•砂土：撮铲•黏土：掘削•碎石：挤赶•煤卵：犁...
