斜管沉淀池设计计算2VIP免费

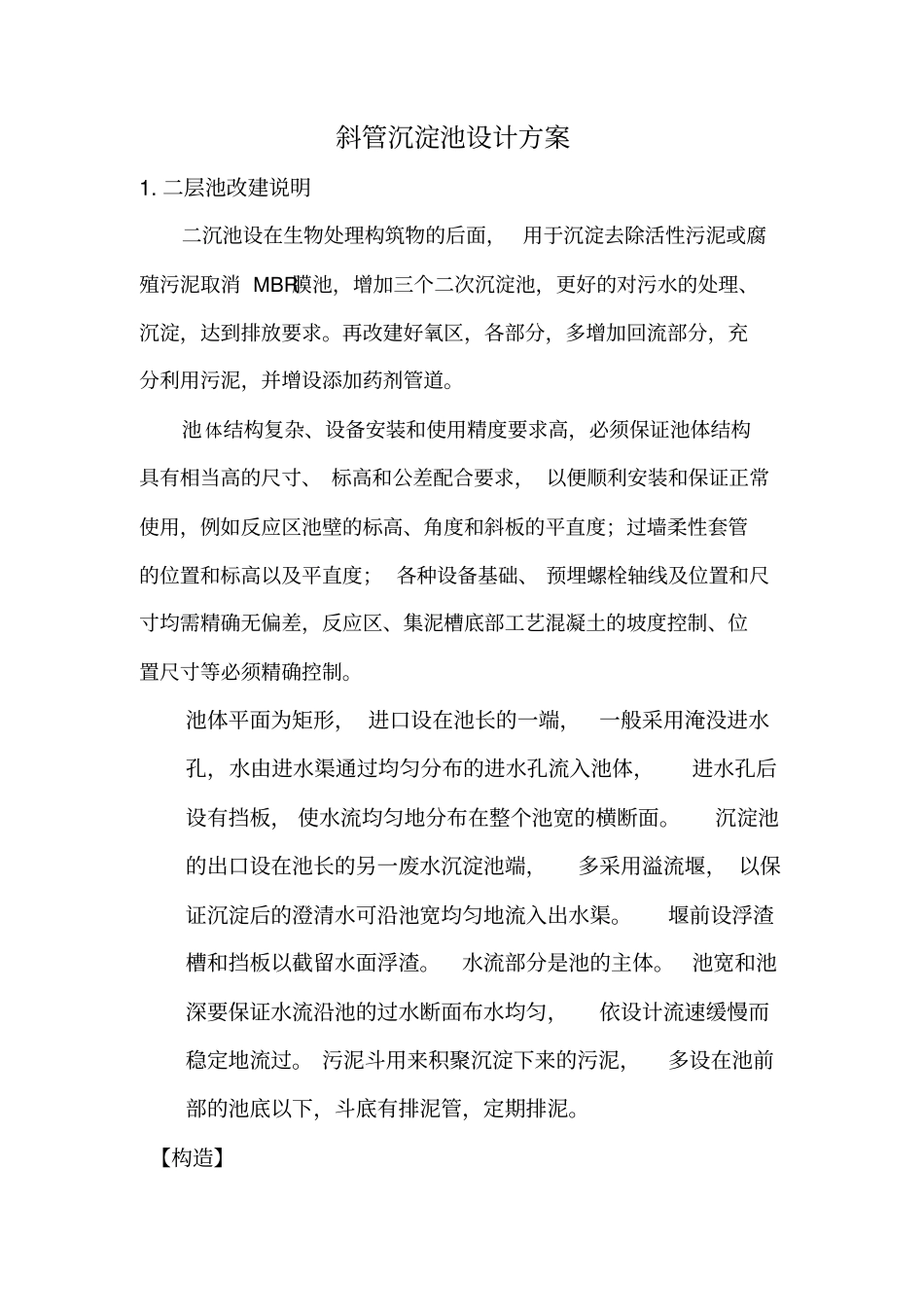

斜管沉淀池设计方案1. 二层池改建说明二沉池设在生物处理构筑物的后面，用于沉淀去除活性污泥或腐殖污泥取消 MBR膜池，增加三个二次沉淀池，更好的对污水的处理、沉淀，达到排放要求。再改建好氧区，各部分，多增加回流部分，充分利用污泥，并增设添加药剂管道。池 体结构复杂、设备安装和使用精度要求高，必须保证池体结构具有相当高的尺寸、 标高和公差配合要求， 以便顺利安装和保证正常使用，例如反应区池壁的标高、角度和斜板的平直度；过墙柔性套管的位置和标高以及平直度； 各种设备基础、 预埋螺栓轴线及位置和尺寸均需精确无偏差，反应区、集泥槽底部工艺混凝土的坡度控制、位置尺寸等必须精确控制。池体平面为矩形， 进口设在池长的一端，一般采用淹没进水孔，水由进水渠通过均匀分布的进水孔流入池体，进水孔后设有挡板， 使水流均匀地分布在整个池宽的横断面。沉淀池的出口设在池长的另一废水沉淀池端，多采用溢流堰， 以保证沉淀后的澄清水可沿池宽均匀地流入出水渠。堰前设浮渣槽和挡板以截留水面浮渣。水流部分是池的主体。池宽和池深要保证水流沿池的过水断面布水均匀，依设计流速缓慢而稳定地流过。 污泥斗用来积聚沉淀下来的污泥，多设在池前部的池底以下，斗底有排泥管，定期排泥。【构造】根据水流和泥流的相对方向, 可将斜板斜管沉淀池分为异向流( 逆向流 ) 、同流向和测向流（横向流）三种类型，其中异向流 , 应用的最广。异向流的特点：水流向上、泥流向下，倾角 60 度。初步设定为横向流。【斜管沉淀池的排泥】斜管沉淀池由于单位面积出水量高，因而泥量亦相应增加，与普通平流式沉淀池相比，每单位面积的积泥量， 将增加好几倍，积泥分布在整个底板上，虽比较均匀， 但积泥不及时排除将会严重影响出水水质。常用的排泥措施：A 机械刮泥；适用于大型斜板沉淀池，管理简单，可以自动控制。但加工维修困难，某些部件质量尚未过关，容易发生故障，影响使用，在国内积累经验上不多，有待提高和巩固。B 穿孔管排泥；应用于平流沉淀池已有相当历史，目前用于斜板沉淀池也不少，但须严格管理，不然容易堵塞，造成排泥困难， 影响沉淀效果。 适用于中小水量的斜板沉淀池，面积小，管长不大条件下。C多斗式排泥比穿孔管排泥较易控制管理， 且不易堵塞，适用于中小型斜板沉淀池，但斗深增加池壁高度，影响土建造价。 2.设计参数及要求▲升流式异向流斜管沉淀池的表面负荷，一般可比普通沉淀池的设计表面...
