新建35kv变电站工程可行性研究报告VIP免费

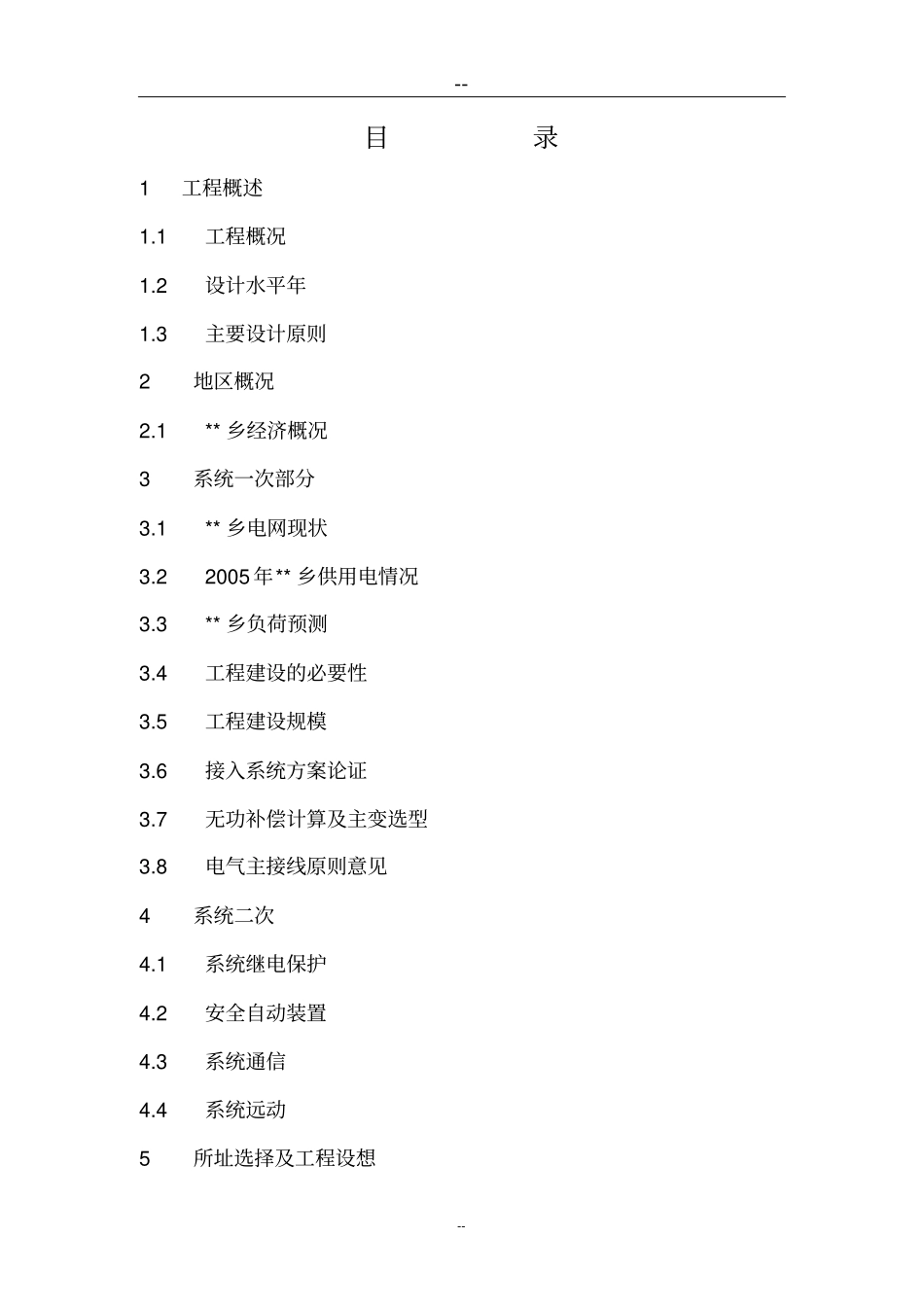

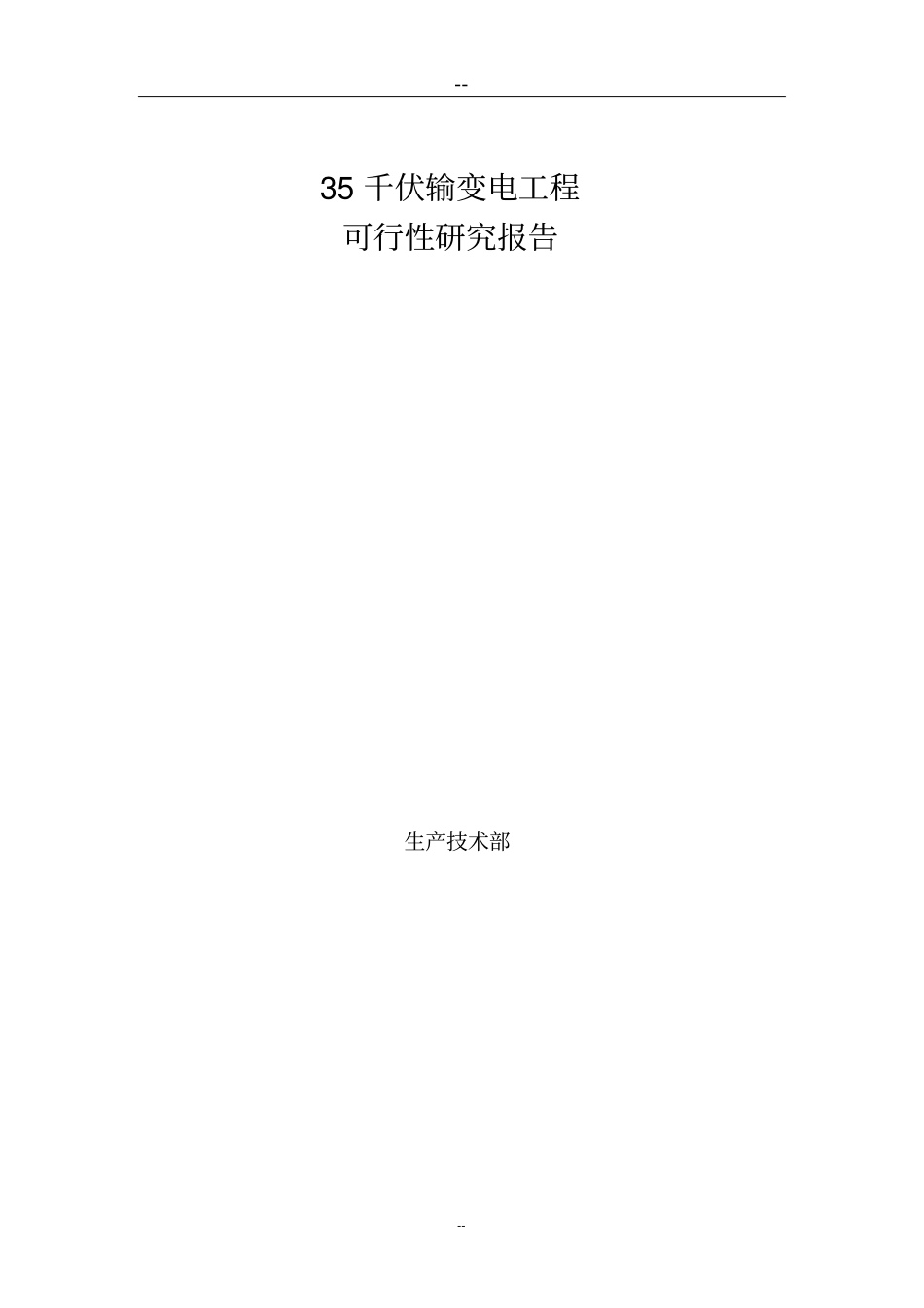

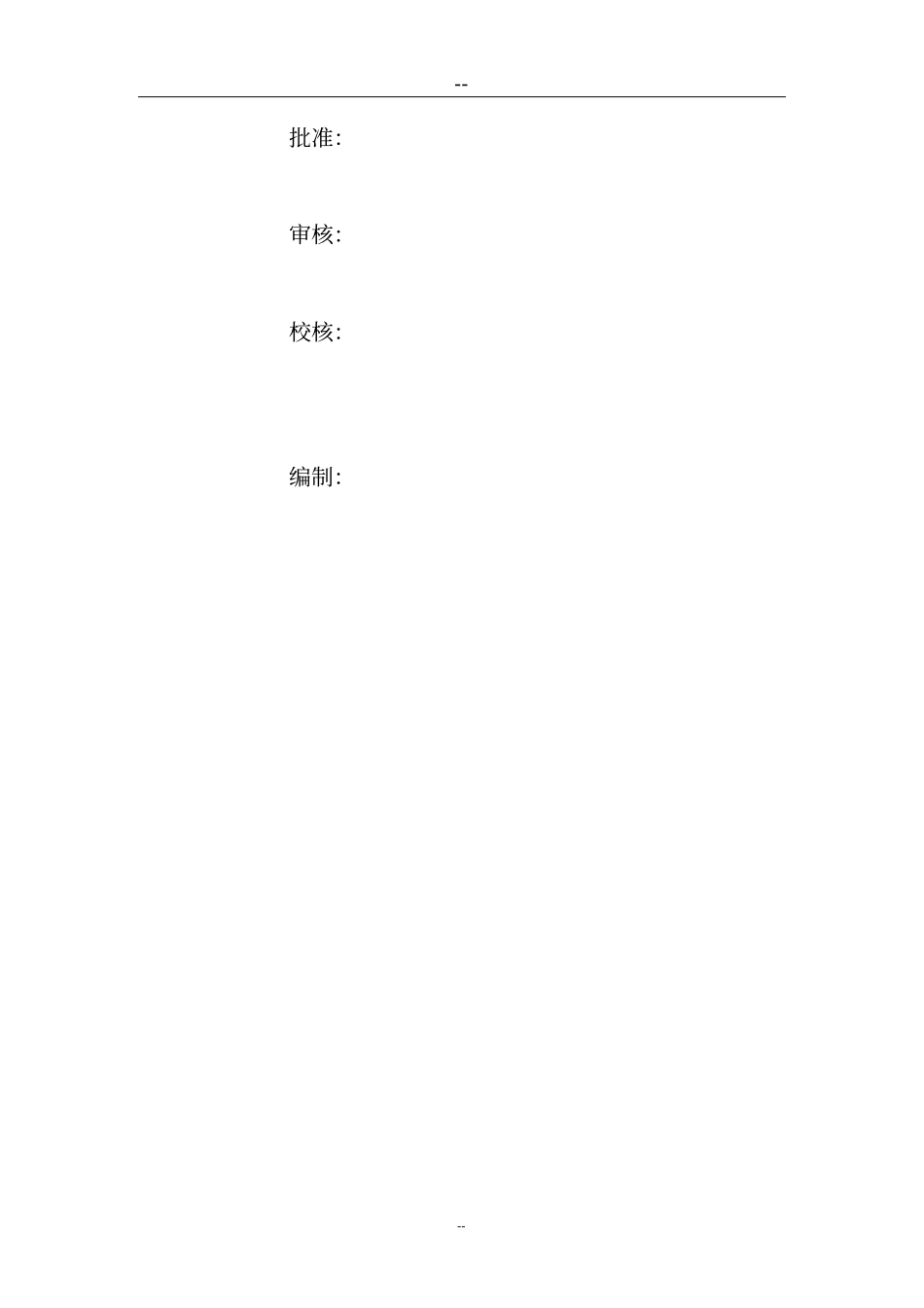

-- -- 35 千伏输变电工程可行性研究报告生产技术部-- -- 批准：审核：校核：编制：-- -- 目录1 工程概述1.1 工程概况1.2 设计水平年1.3 主要设计原则2 地区概况2.1 ** 乡经济概况3 系统一次部分3.1 ** 乡电网现状3.2 2005 年** 乡供用电情况3.3 ** 乡负荷预测3.4 工程建设的必要性3.5 工程建设规模3.6 接入系统方案论证3.7 无功补偿计算及主变选型3.8 电气主接线原则意见4 系统二次4.1 系统继电保护4.2 安全自动装置4.3 系统通信4.4 系统远动5 所址选择及工程设想-- -- 5.1 所址选择5.2 水文、气象、地质条件5.3 工程设想6 送电线路6.1 送电线路路径选择6.2 导线截面选择7 工程投资估算7.1 变电部分7.2 线路部分7. 3 编制依据7.4 ** 变电站部分投资估算7.5 ** 输变电工程总投资估算8经济评价8.1 编制依据8.2 原始数据8.3 资金及偿还方式8.4 投资使用计划8.5 盈利能力分析8.6 结论1、工程概况-- -- 1.1 工程概况根据** 乡国民经济发展规划， 为解决 ** 乡用电需要， 进一步完善** 乡的电网结构， 提高供电可靠性和供电质量， 在** 乡建设 **35KV输变电工程， ** 变按照无人值班变电站的要求进行设计，变电站设计规模为：主变压器：远期2×5000KVA，本期 1×5000KVA。出线回路数： 35KV出线远期 3 回，本期 2 回；10KV出线远期6 回，本期 4 回。其他设备： 35KV PT间隔 1 个，本期建设； 35KV站变 1 台，本期建设； 10KV PT间隔远期 2 个，本期 1 个；10KV电容器间隔远期 2个，本期 1 个。继电保护和自动装置：采用微机保护。1.2 设计水平年设计水平年为 2007 年，远景水平年为2011 年。1.3 主要设计原则(1) 《35～110KV变电所设计规范》（GB50059-92）(2) 设计深度应能满足开展初步设计的要求2、地区概况2.1 **乡经济概况** 乡地处 *** 东南部，北距 *** 县城 18 公里，南距新余市47 公里，全乡总面积 74.28 平方公里，辖 14 个村委，总人口1.31 万人。基础设施日臻完善，交通便利，上蒙公路直达*** 县城，省道南（南-- -- 港）新公路与上新铁路交江穿境而过；乡村公路建设发展较快，80%的村委会通有水泥路。移动通信、程控电话、数据通信均已开通。水利资源丰富，全乡大小水库有 50 座，东西两条河流终年流淌。 自 2001年 3 月份以来， 先后有百余名江浙粤闽沪客商到此考察，现已落户一批企业，第一期总投资额达...
