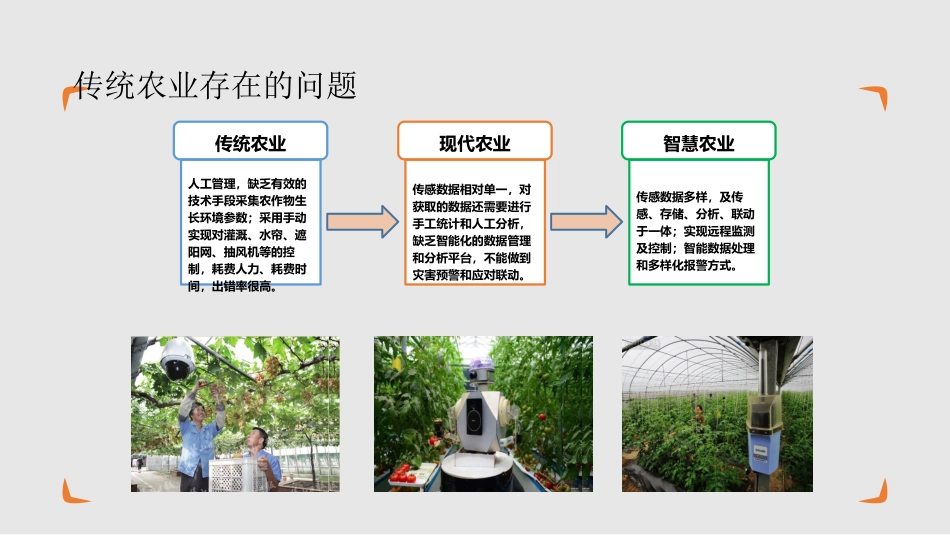

智慧农业物联网平台建设方案传统农业存在的问题生产者规模小，产品不标准，管理措施不统一劳动力短缺，传统农业管理模式难以为继对病虫害防治不了解，农药施用的时机、施用的量没有科学依据对气温、光照、土壤含水量等指标没有科学监测和分析，不能准确把握作物灌溉的时机和灌溉量不能及时掌握气候变化信息，灾害抵御能力差，损失难以承受缺少农业科研技术人员的专业指导，缺乏完善有效的种植技术传统农业存在的问题传统农业人工管理，缺乏有效的技术手段采集农作物生长环境参数；采用手动实现对灌溉、水帘、遮阳网、抽风机等的控制，耗费人力、耗费时间，出错率很高。现代农业传感数据相对单一，对获取的数据还需要进行手工统计和人工分析，缺乏智能化的数据管理和分析平台，不能做到灾害预警和应对联动。智慧农业传感数据多样，及传感、存储、分析、联动于一体；实现远程监测及控制；智能数据处理和多样化报警方式。应用场景应用场景果树灌溉智慧园林智能温室沙化治理农田灌区智慧农业物联网系统组网图——农田灌溉控制中心气象站水泵施肥机土壤温湿度传感器土壤水分传感器空气温湿度传感器流量计水位计压力计60个60个电磁阀电动阀60个无线：Zigbee有线：CAN无线：Zigbee有线：CAN2G/3G/4G田间控制器田间控制器首部控制器首部控制器2G/3G/4G智慧农业物联网系统组网组网图Topology组网说明每个田间控制器可接入2路电动阀，10种以上传感器，如：土壤温湿度、空气温湿度、流量计、光照强度、二氧化碳传感器等。首部控制器管理60个田间控制器，首部控制器可控制水泵、施肥机、反冲洗设备，同时也可接入流量计、水位计、气象站、PH值传感器等10种传感器设备。该方案可同时管理万亩灌区或上千个智能温室，可针对不同的区域/农户，进行分组管理，制定合理的管理计划。由控制中心、首部控制层和田间控制层三个层级构成。采用“分散控制，集中管理”的模式。多种传输模式：CAN有线、Zigbee无线、GPRS三种通讯方式。同时支持有线、无线混合组网，自组网。智慧农业物联网系统组网图——智能温室电磁阀/电动阀水泵土壤墒情传感器流量计空气温湿度传感器智能温室控制系统移动终端智能温室控制软件光照强度传感器大棚风机大棚卷帘机生长补光灯智能温室物联网解决方案功能该方案适用于1-10个大棚的自动化管理。支持10种以上传感器接入，最多可支持64个传感器。可控制4路电磁阀或3路电动阀，1路水泵，1路风机和1路卷帘机。风机可单独开启或关闭，同时支持通过设定空气温度阈值，来实现风机全自动运行。可以设定土壤温湿度阈值，由灌溉控制器实现全自动化灌溉。每路阀门可单独设定开启时间、结束时间，支持同时开启多路阀门。支持水泵、风机、卷帘机的最大功率为3.5KW，风机、卷帘机可串联。支持蓝牙、WIFI、GPRS等通讯组网可通过移动APP设定1年的灌溉计划，也可通过灌溉控制器面板按键实现手动控制。123456789智慧农业物联网系统功能实时监控无人值守远程控制实时告警自动灌溉数据采集计划管理①自动调控温室内环境温湿度。②自动控制风机、卷帘、水泵、阀门、施肥机等设备。③可根据传感器数据自动生成轮灌计划，也可手动设置轮灌计划。④实时监控用水量、水管压力、水位、系统电压等数据。⑤实时监测空气温湿度、土壤温湿度、光照强度、流量、蒸发量、辐射量、紫外线等温室大棚关键要素。⑥无人职守自动灌溉，可针对全区、片区或单个节点进行轮灌；⑦具备数据采集、分析、存储及报表统计等功能。⑧具备安全管理、日志管理、故障实时告警与诊断、配置管理等功能；⑨可远程控制，具备IC卡控功能；智慧农业控制系统-产品说明平台软件首部控制器田间/阀门控制器防水铸铝外壳手机APPWeb浏览器智慧农业控制系统-软件平台1平台软件ManagementSW总体架构界面层人机交互权限管理应用层数据引擎灌溉计划数据层报表分析模型优化WEB数据采集命令交互数据库参数配置美观、易用、易维护。实时显示温室大棚的灌溉情况、墒情数据及温室的网络拓扑图，自动生成各类数据图表。界面制定和执行轮灌计划，控制阀门、水泵、施肥机的启停，实时告警。根据采集数据适时调整和优化灌溉计划。应用完成各类传感...
