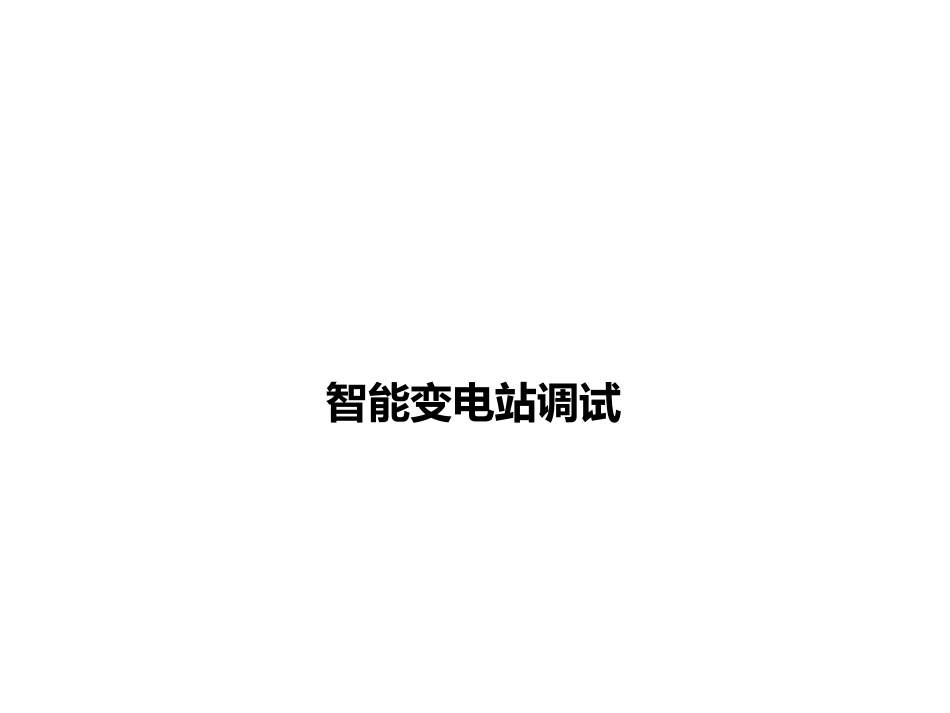

智能变电站调试VIP免费

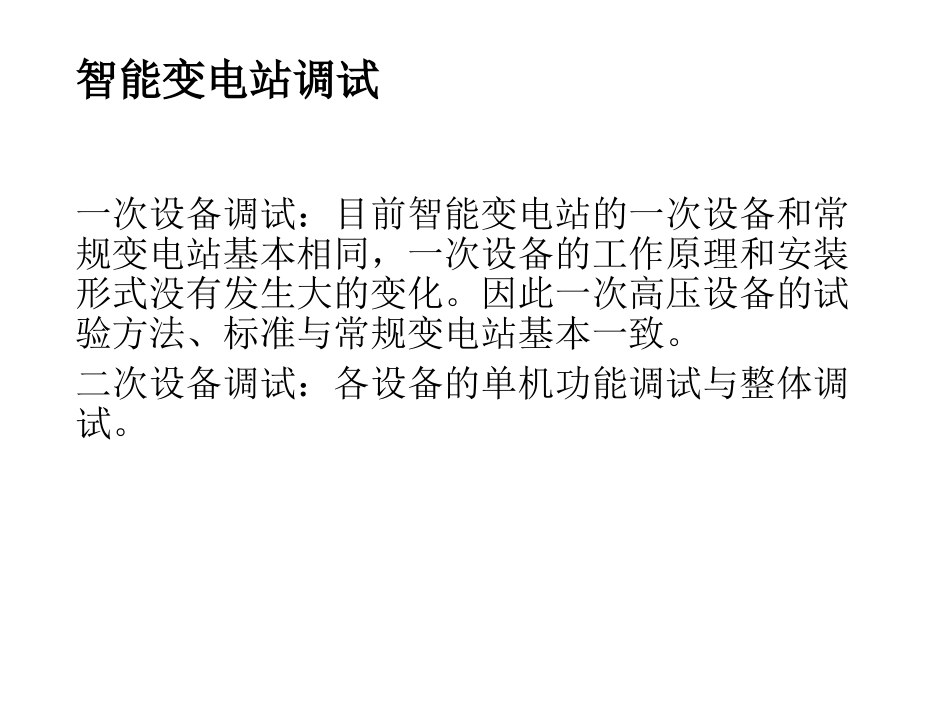

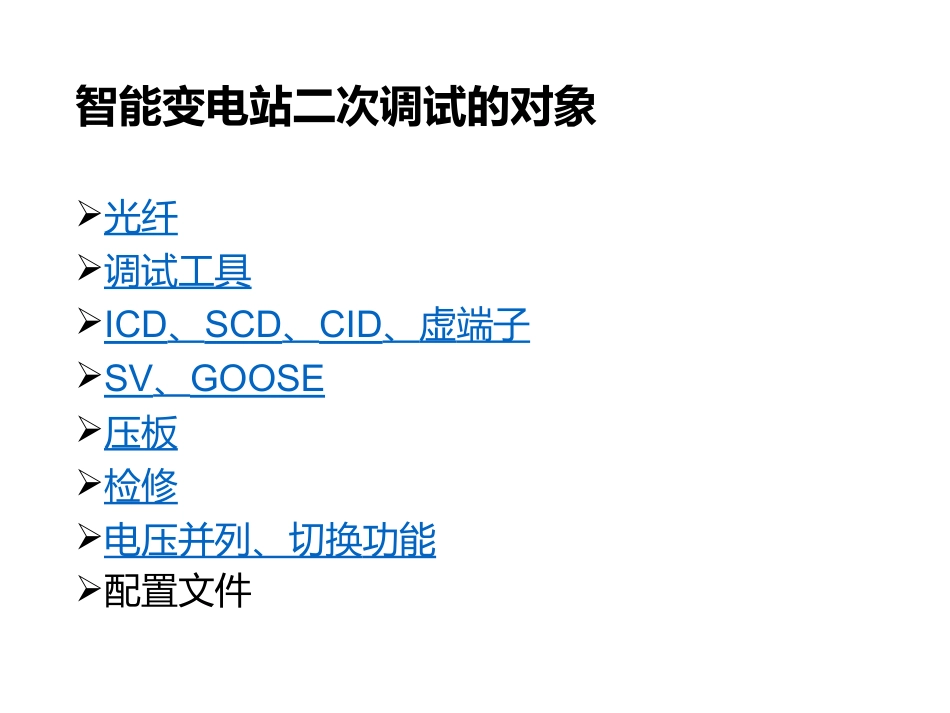

智能变电站调试智能变电站调试一次设备调试：目前智能变电站的一次设备和常规变电站基本相同，一次设备的工作原理和安装形式没有发生大的变化。因此一次高压设备的试验方法、标准与常规变电站基本一致。二次设备调试：各设备的单机功能调试与整体调试。智能变电站二次调试的对象光纤调试工具ICD、SCD、CID、虚端子SV、GOOSE压板检修电压并列、切换功能配置文件光纤光纤类型：多模光纤（除线路纵联通信接口）波长：1310nm光纤连接器类型：ST或LC接口。光纤传输距离：≤1.5km光纤发送功率和接受灵敏度：光纤发送功率：-20dBm~-14dBm；光接收灵敏度：-31dBm~-14dBm。常规测试仪电缆常规保护装置常规站单保护调试保护装置GOOSESMV9-2计算机光数字测试仪笔记本导入SCD，网口联机光纤智能站单保护调试保护装置SMV9-2合并单元常规测试仪电缆GOOSE智能终端电缆智能站联调测试ICD、SCD、CIDIED：IntelligentElectronicDevice（智能电子设备）ICD：IEDCapabilityDescription（IED能力描述文件）SCD：SubstationConfigurationDescription（全站系统配置文件）SSD：SystemSpecificationDescription（系统规格文件）CID：ConfiguredIEDDescription（IED实例配置文件）虚端子规范释义：描述IED设备的GOOSE、SV输入、输出信号连接点的总称，用以标识过程层、间隔层及其之间联系的二次回路信号，等同于传统变电站的屏端子。单装置虚端子图：通过ICD导出，是装置功能描述的另外一种方式。虚端子连接图：智能变电站的蓝图，做SCD的依据。虚端子线路合并单元采样输入虚端子图虚端子线路合并单元采样输出虚端子图虚端子引入虚端子概念后，二次设备厂家根据传统设计规范设计并提供其装置的SV、GOOSE输入输出虚端子定义，设计院根据该定义设计SV、GOOSE连线，以表格等形式提供。集成商根据该表格使用系统配置工具生成变电站配置描述文件（SCD）。二次设备厂家使用装置配置工具和全站SCD文件，提取SV、GOOSE的收发配置信息并下载到装置；调试人员进行测试。变电站配置流程图SV、GOOSESV：Sampledvalue（采样值），同SAV、SMVSV可传输采样值，PT合并单元发送的电压、间隔合并单元发送的电流等。GOOSE：Genericobjectorientedsubstationevents（面向通用对象的变电站事件）GOOSE可传输变电站事件（如命令、告警、跳闸、遥信、联闭锁状态等），也可传输实时性要求不高的温湿度模拟量等。SV、GOOSESV发送机制：SV报文每秒发送4K帧报文，通过报文中采样计数器参数SmpCnt来告知接收方是否有漏包现象，即发布者输出的SV报文中包含采样计数器。合并单元程序处理的时间写入报文中的延时通道内，保护根据同一时刻收到的报文进行插值计算。SV接收机制：接收方应严格检查AppID、SMVID、ConfRev等参数是否匹配；SV采样值报文接收方应根据收到的报文和采样值接收控制块的配置信息，判断报文配置不一致，丢帧，编码错误等异常出错情况，并给出相应报警信号；SV采样值报文接收方应根据采样值数据对应的品质中的validity，test位，来判断采样数据是否有效，以及是否为检修状态下的采样数据；SV中断后，该通道采样数据清零。SV、GOOSE电流电压转化为SV合并单元采集电压、电流后，通过光报文的形式发送，报文采用IEC618509-2标准格式编码，报文中为16进制数据，每个电压量、电流量通道使用8个字节表示，前4个字节为数值，后4个字节为品质。品质位仅使用Validity、Test属性。其他属性暂不考虑。延时：电流电压经合并单元转换为9-2时，会产生延时。合并单元应当将程序处理的延时发送出来。规范规定，一级合并单元延时不超过1ms,二级合并单元延时不超过2ms。延时误差的计算：误差1us造成角差1.08′。对于数值，每个周期内（20ms）采样80个点，且都是一次瞬时值，每秒采集4000点，即每秒合并单元发送4000帧采样报文。电压的精度为10mV，电流的精度为1mA，如某时刻采到的电压值为0x000c71fb，转换为10进制后则为815611，即815611*10mV=8.15611kV采到的值正数用原码表示，负数用补码表示，即对正数按位取反，如0xFFF38ECB，将其减一，后取反得0xc7135,即...
