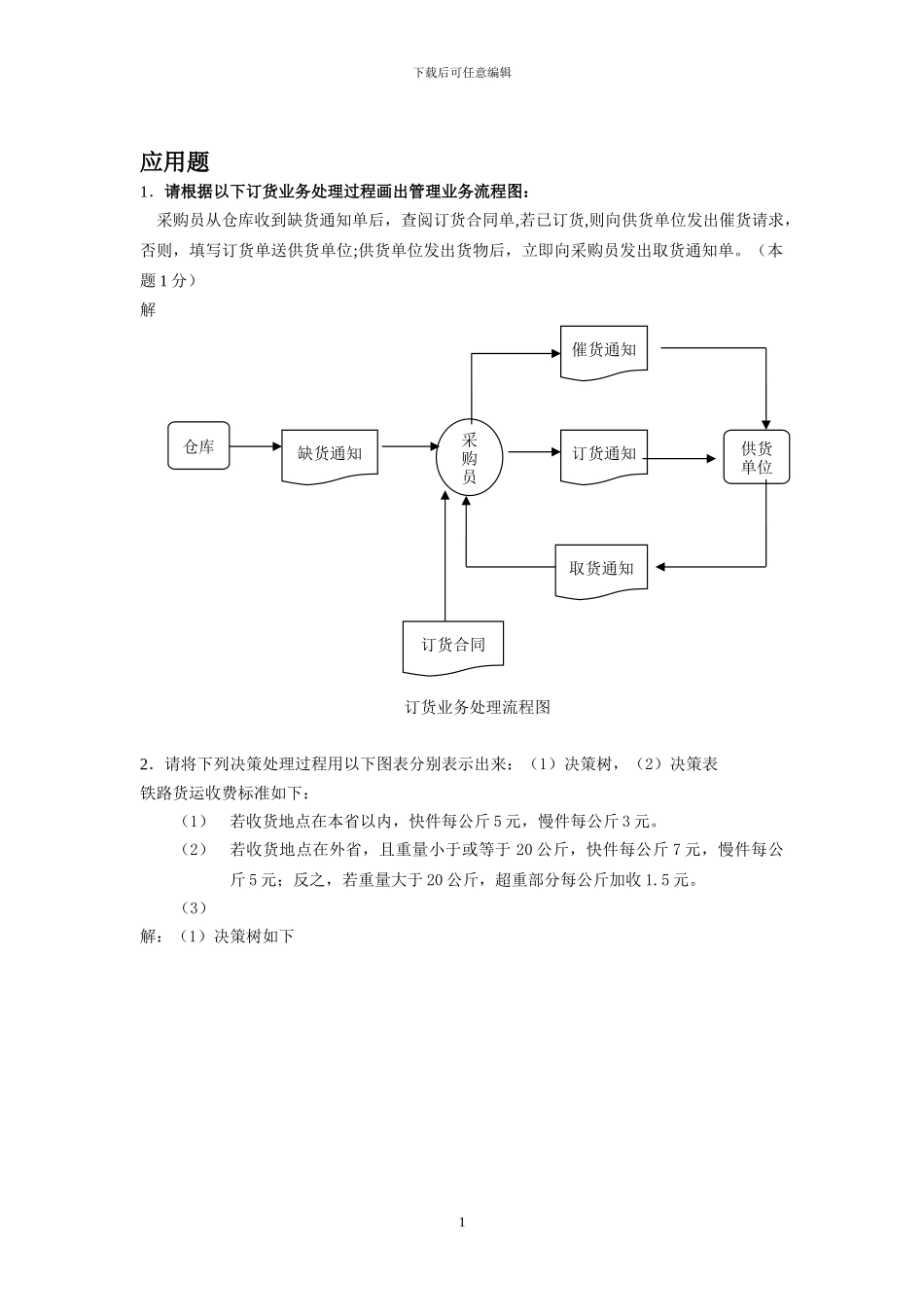

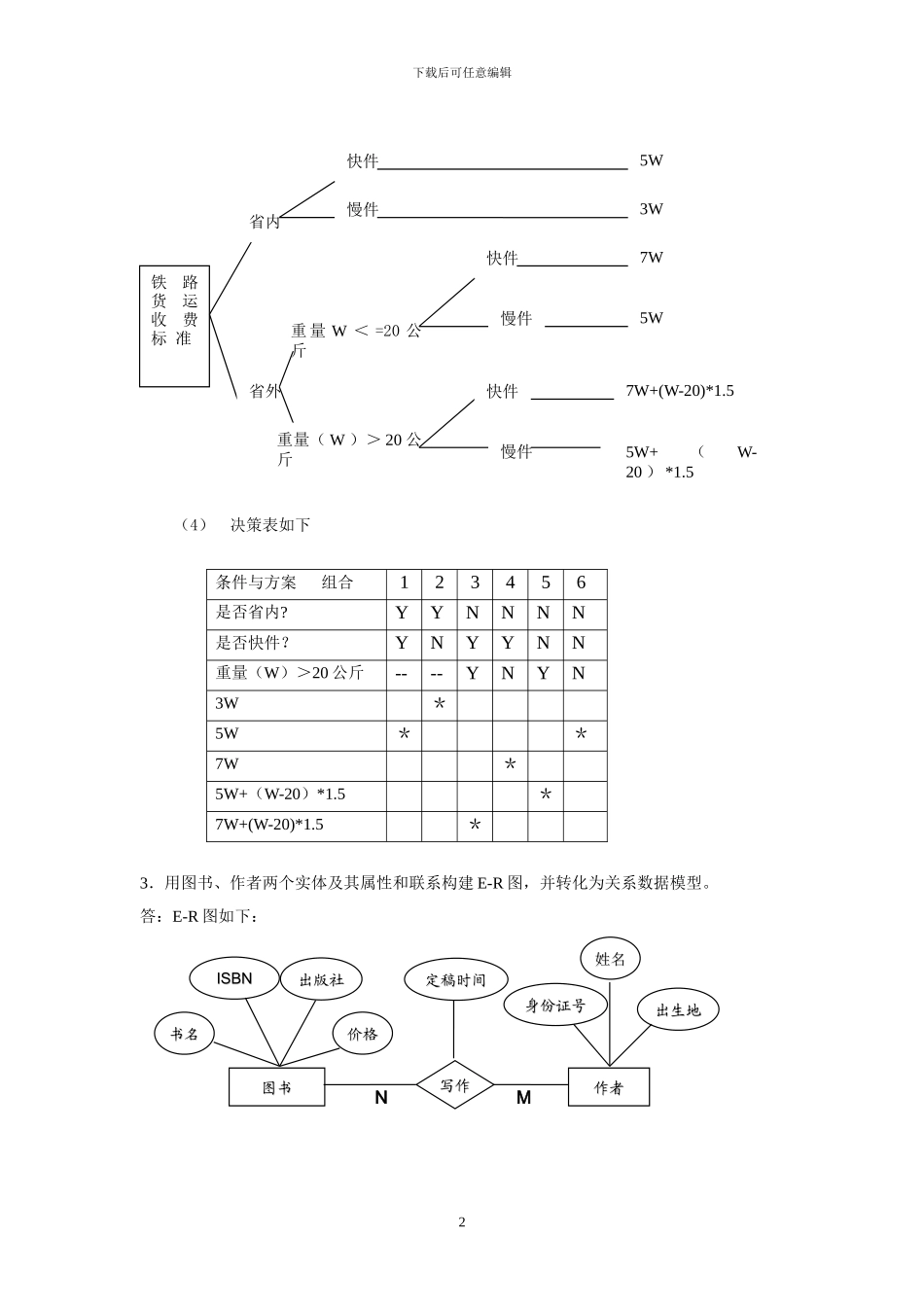

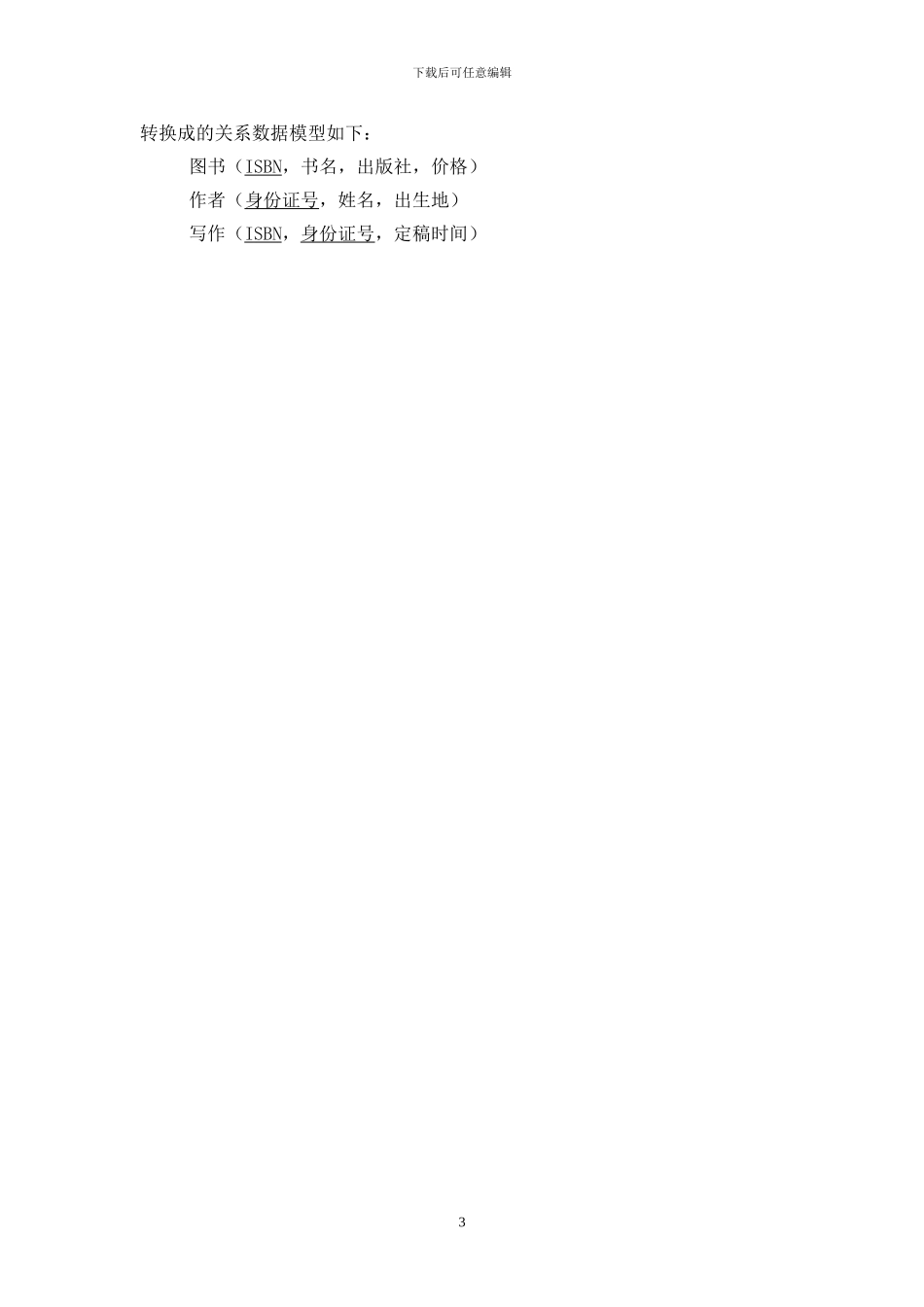

下载后可任意编辑应用题1．请根据以下订货业务处理过程画出管理业务流程图： 采购员从仓库收到缺货通知单后，查阅订货合同单,若已订货,则向供货单位发出催货请求，否则，填写订货单送供货单位;供货单位发出货物后，立即向采购员发出取货通知单。（本题 1 分）解 订货业务处理流程图2．请将下列决策处理过程用以下图表分别表示出来：（1）决策树，（2）决策表铁路货运收费标准如下：（1）若收货地点在本省以内，快件每公斤 5 元，慢件每公斤 3 元。（2）若收货地点在外省，且重量小于或等于 20 公斤，快件每公斤 7 元，慢件每公斤 5 元；反之，若重量大于 20 公斤，超重部分每公斤加收 1.5 元。（3）解：（1）决策树如下缺货通知催货通知订货通知取货通知订货合同采购员供货单位仓库1下载后可任意编辑（4）决策表如下条件与方案 组合 1 2 3 4 5 6是否省内?YYNNNN是否快件？YNYYNN重量（W）＞20 公斤----YNYN3W＊5W＊＊7W＊5W+（W-20）*1.5＊7W+(W-20)*1.5＊3．用图书、作者两个实体及其属性和联系构建 E-R 图，并转化为关系数据模型。答：E-R 图如下：铁路货运收费标 准省内省外快件慢件5W3W重 量 W ＜ =20 公斤重量（ W ）＞ 20 公斤快件慢件7W5W快件慢件7W+(W-20)*1.55W+（W-20 ） *1.5图书图书作者作者写作写作出版社出版社ISBNISBN书名书名姓名姓名出生地出生地身份证号身份证号定稿时间定稿时间价格价格NM2下载后可任意编辑转换成的关系数据模型如下：图书（ISBN，书名，出版社，价格）作者（身份证号，姓名，出生地）写作（I SBN ，身份证号，定稿时间）3
