缸砖技术协议VIP免费

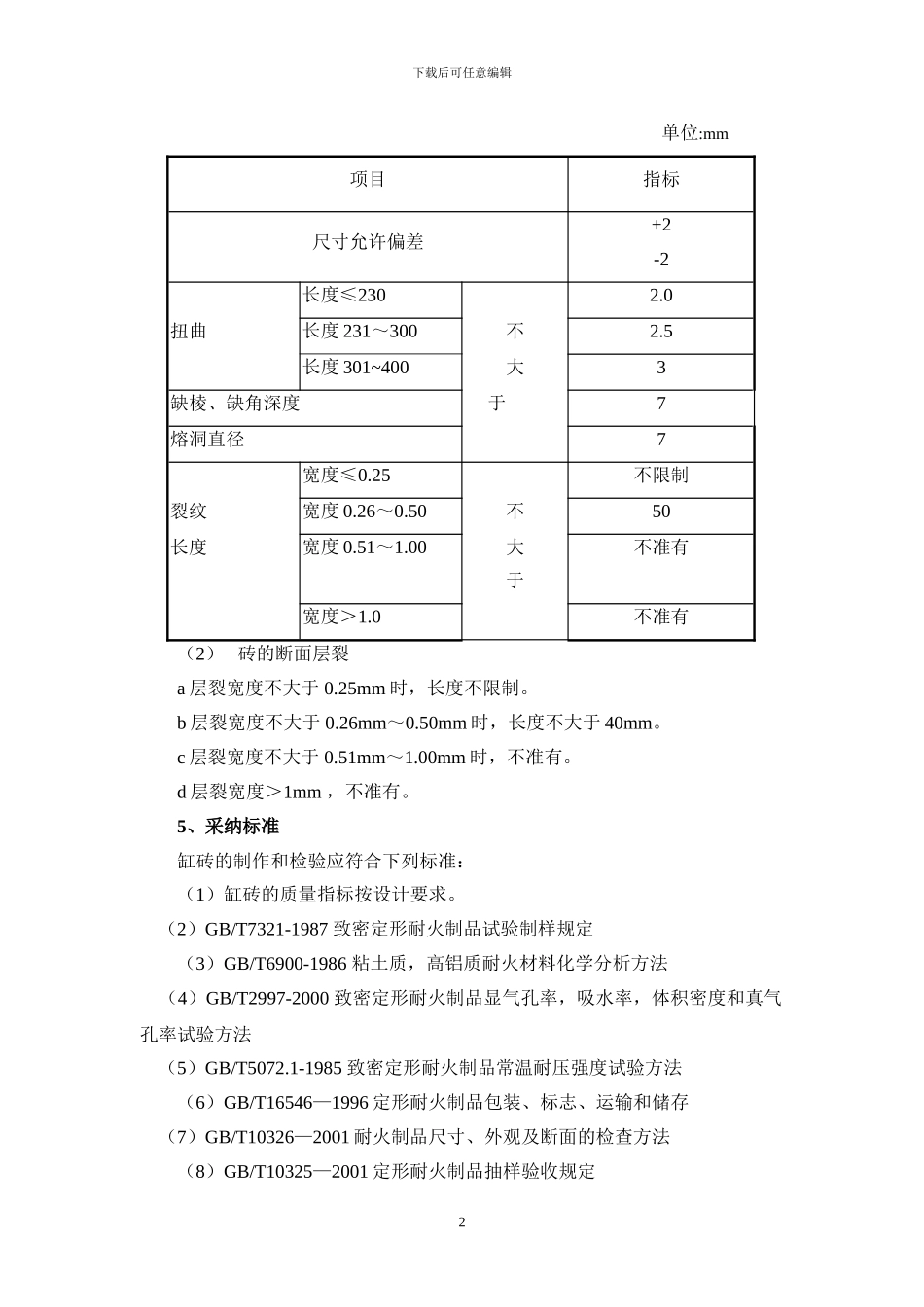

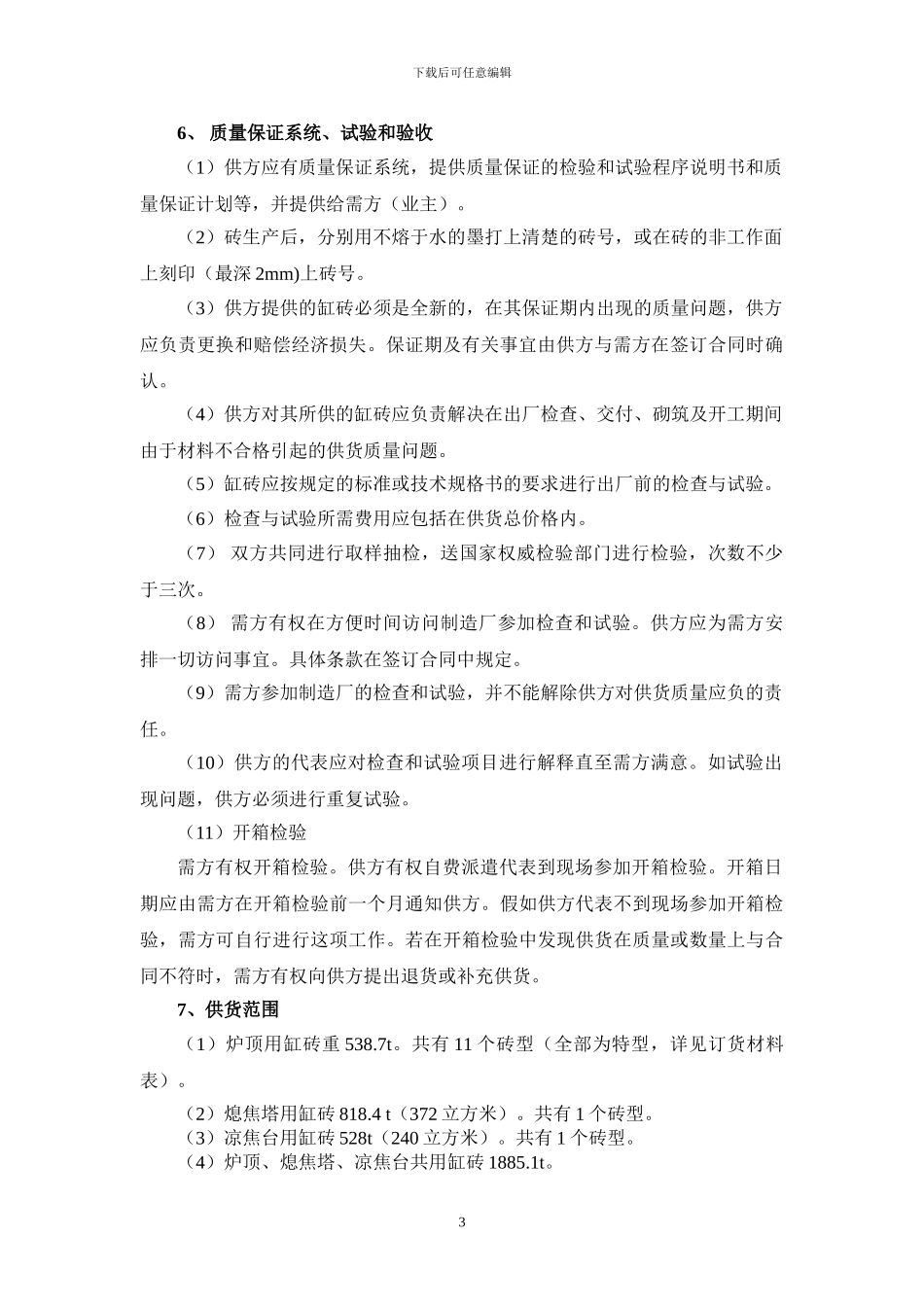

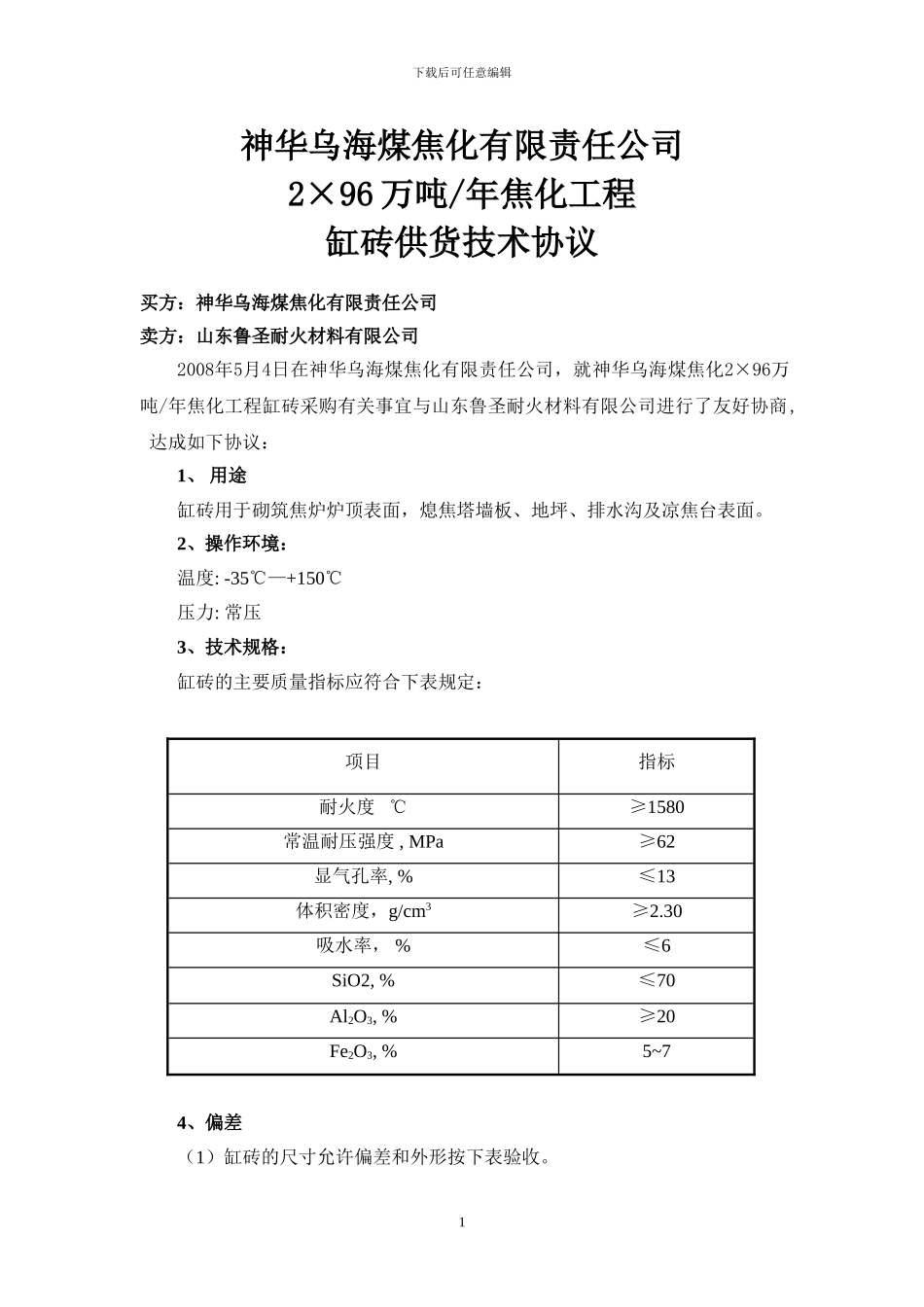

下载后可任意编辑神华乌海煤焦化有限责任公司2×96 万吨/年焦化工程缸砖供货技术协议买方：神华乌海煤焦化有限责任公司卖方：山东鲁圣耐火材料有限公司2008年5月4日在神华乌海煤焦化有限责任公司，就神华乌海煤焦化2×96万吨/年焦化工程缸砖采购有关事宜与山东鲁圣耐火材料有限公司进行了友好协商, 达成如下协议：1、 用途缸砖用于砌筑焦炉炉顶表面，熄焦塔墙板、地坪、排水沟及凉焦台表面。2、操作环境：温度: -35℃—+150℃压力: 常压3、技术规格：缸砖的主要质量指标应符合下表规定：项目指标耐火度 ℃≥1580常温耐压强度 , MPa≥62显气孔率, %≤13体积密度，g/cm3≥2.30吸水率， %≤6SiO2, %≤70Al2O3, %≥20Fe2O3, %5~74、偏差（1）缸砖的尺寸允许偏差和外形按下表验收。1下载后可任意编辑单位:mm项目指标尺寸允许偏差+2-2长度≤2302.0扭曲长度 231～300不2.5长度 301~400大3缺棱、缺角深度 于7熔洞直径7宽度≤0.25不限制裂纹宽度 0.26～0.50不50长度宽度 0.51～1.00大于不准有宽度＞1.0 不准有（2） 砖的断面层裂a 层裂宽度不大于 0.25mm 时，长度不限制。b 层裂宽度不大于 0.26mm～0.50mm 时，长度不大于 40mm。c 层裂宽度不大于 0.51mm～1.00mm 时，不准有。d 层裂宽度＞1mm ，不准有。5、采纳标准缸砖的制作和检验应符合下列标准：（1）缸砖的质量指标按设计要求。 （2）GB/T7321-1987 致密定形耐火制品试验制样规定（3）GB/T6900-1986 粘土质，高铝质耐火材料化学分析方法 （4）GB/T2997-2000 致密定形耐火制品显气孔率，吸水率，体积密度和真气孔率试验方法 （5）GB/T5072.1-1985 致密定形耐火制品常温耐压强度试验方法 （6）GB/T16546—1996 定形耐火制品包装、标志、运输和储存 （7）GB/T10326—2001 耐火制品尺寸、外观及断面的检查方法（8）GB/T10325—2001 定形耐火制品抽样验收规定 2下载后可任意编辑6、 质量保证系统、试验和验收（1）供方应有质量保证系统，提供质量保证的检验和试验程序说明书和质量保证计划等，并提供给需方（业主）。（2）砖生产后，分别用不熔于水的墨打上清楚的砖号，或在砖的非工作面上刻印（最深 2mm)上砖号。（3）供方提供的缸砖必须是全新的，在其保证期内出现的质量问题，供方应负责更换和赔偿经济损失。保证期及有关事宜由供方与需方在签订合同时确认。（4）供方对其所供的缸砖应负责解决在出厂检查、交付、砌筑及开工期间由于材料不合格引起的供货...
