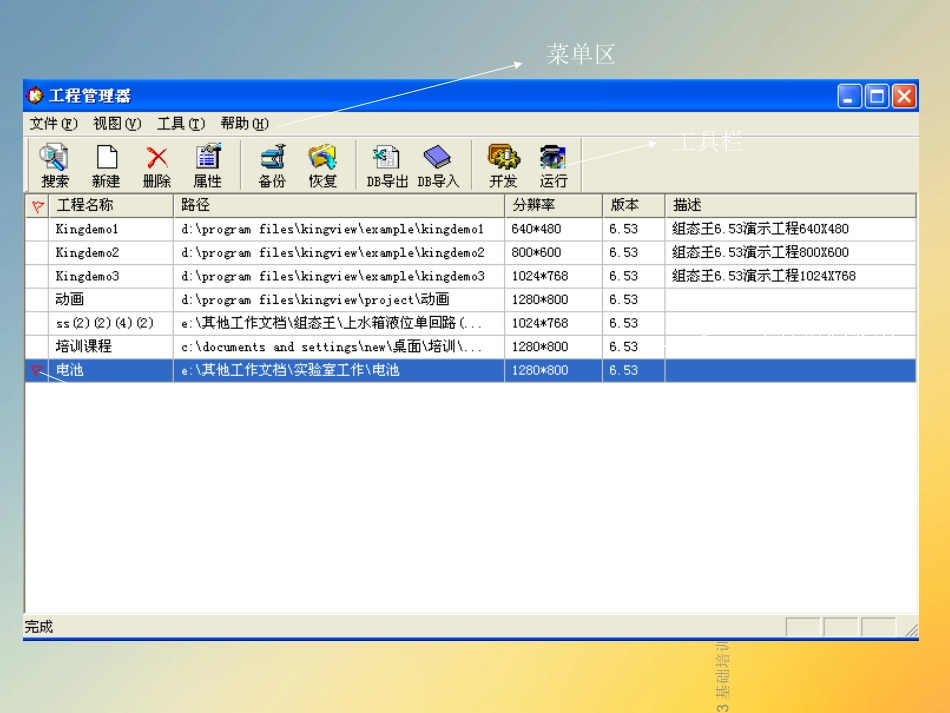

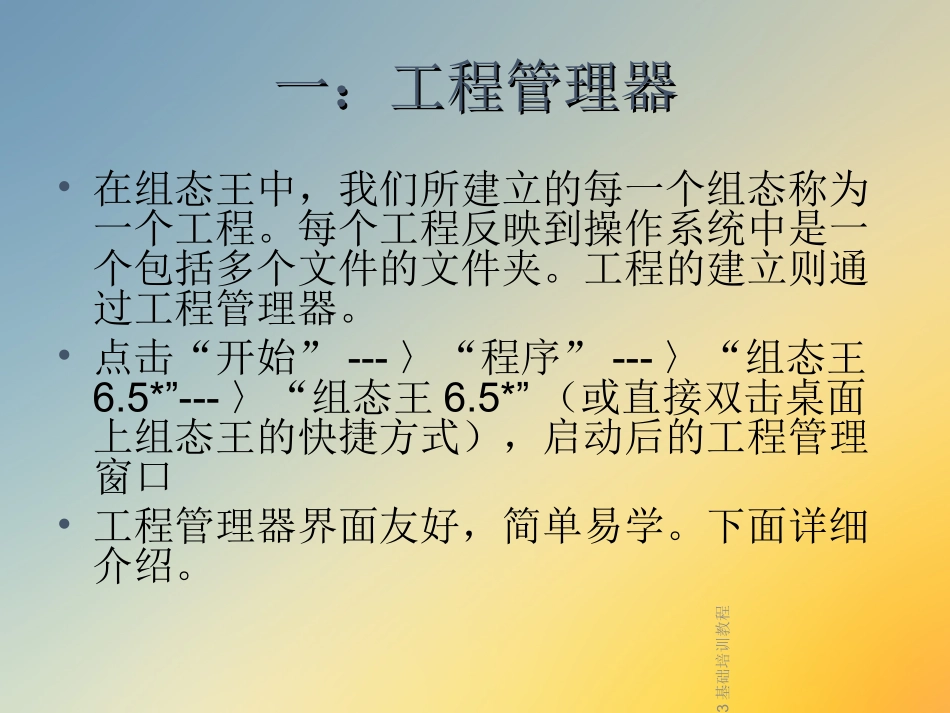

24/10/20组态王653基础培训教程组态王653基础培训教程24/10/20组态王653基础培训教程一：工程管理器一：工程管理器•在组态王中，我们所建立的每一个组态称为一个工程。每个工程反映到操作系统中是一个包括多个文件的文件夹。工程的建立则通过工程管理器。•点击“开始”---〉“程序”---〉“组态王6.5*”---〉“组态王6.5*”（或直接双击桌面上组态王的快捷方式），启动后的工程管理窗口•工程管理器界面友好，简单易学。下面详细介绍。24/10/20组态王653基础培训教程菜单区工具栏工程信息显示当前工程24/10/20组态王653基础培训教程菜单和工具栏菜单和工具栏•搜索：单击此快捷键，在弹出的“浏览文件夹”对话框中选择某一驱动器或某一文件夹，系统将搜索指定目录下的组态王工程，并将搜索完毕的工程显示在工程列表区中。•删除：在工程列表区中选择任一工程后，单击此快捷键删除选中的工程。•属性：在工程列表区中选择任一工程后，单击此快捷键弹出工程属性对话框，可在工程属性窗口中查看并修改工程属性。24/10/20组态王653基础培训教程•备份：工程备份是在需要保留工程文件的时候，把组态王工程压缩成组态王自己的“.cmp”文件。•恢复：单击此快捷键可将备份的工程文件恢复到工程列表区中。•DB导出：利用此快捷键可将某一个选中的组态王工程数据词典中的变量导出到EXCEL表格中，用户可在EXCEL表格中查看或修改变量的属性。•DB导入：利用此快捷键可将EXCEL表格中编辑好的数据或利用“DB导出”命令导出的变量导入到组态王某一工程的数据词典中。EXCEL表格中的数据导入到组态王工程的数据词典中。24/10/20组态王653基础培训教程•开发：在工程列表区中选择任一工程后，单击此快捷键进入工程的开发环境——工程浏览器。•运行：在工程列表区中选择任一工程后，单击此快捷键进入工程的运行环境。该功能也可以在相应的工程通过点击右键—“切换到开发系统”来实现。24/10/20组态王653基础培训教程如何新建一个工程如何新建一个工程•单击工程管理器——新建。键入工程存储位置和文件夹名称键入工程名称24/10/20组态王653基础培训教程二、工程浏览器二、工程浏览器•工程建立以后，双击新建工程，进入工程浏览器。24/10/20组态王653基础培训教程建立一个工程的基本步骤建立一个工程的基本步骤第一步：创建新工程•第二步：定义硬件设备并添加工程变量•添加工程中需要的硬件设备和工程中使用的变量，包括内存变量和I/O变量。•第三步：制作图形画面并定义动画连接•按照实际工程的要求绘制监控画面并使静态画面随着过程控制对象产生动态效果。•第四步：编写命令语言•通过脚本程序的编写以完成较复杂的操作上位控制。•第五步：进行运行系统的配置•对运行系统、报警、历史数据记录、网络、用户等进行设置，是系统完成用于现场前的必备工作。•第六步：保存工程并运行完成以上步骤后，一个可以拿到现场运行的工程就制作完成了24/10/20组态王653基础培训教程如何得到组态王的帮助文件如何得到组态王的帮助文件•组态王帮助文档分组态王产品帮助文档和I/O驱动帮助文档两部分，可以通过如下几种方法打开：•方法一：单击桌面“开始”－“所有程序”－“组态王6.5*”－“组态王文档”，此选•项中包括组态王帮助文档、I/O驱动帮助文档和使用手册电子版、函数手册电子版。•方法二：在工程浏览器中单击“帮助”菜单中的“目录”命令，此帮助文档中只包含组态王软件帮助文档。24/10/20组态王653基础培训教程24/10/20组态王653基础培训教程三、定义外部设备和数据变量三、定义外部设备和数据变量•新建工程的方法已经介绍，下面讲解如何定义外部设备和数据变量。•组态王把那些需要与之交换数据的硬件设备或软件程序都作为外部设备使用。外部硬件设备通常包括PLC、仪表、模块、变频器、板卡等；外部软件程序通常指包括DDE、OPC等服务程序。按照计算机和外部设备的通讯连接方式，则分为：串行通信（232/422/485）、以太网、专用通信卡（如CP5611）等•在实际的工程中组态王连接现场的实际采集设备，采集现场的数据。24/10/20组态王653基础培训教程•下面以仿真PLC为例，讲解如何定义设...
