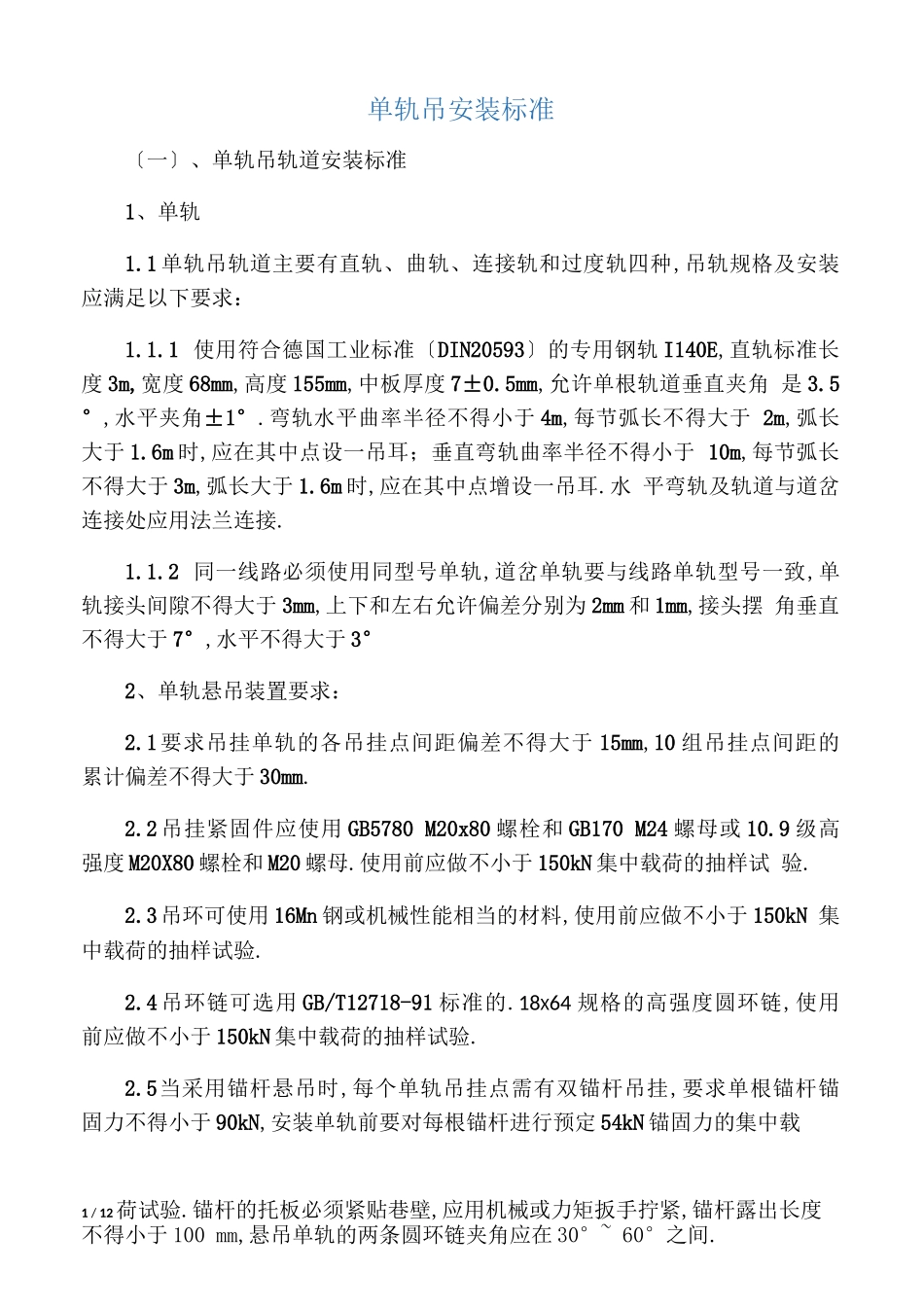

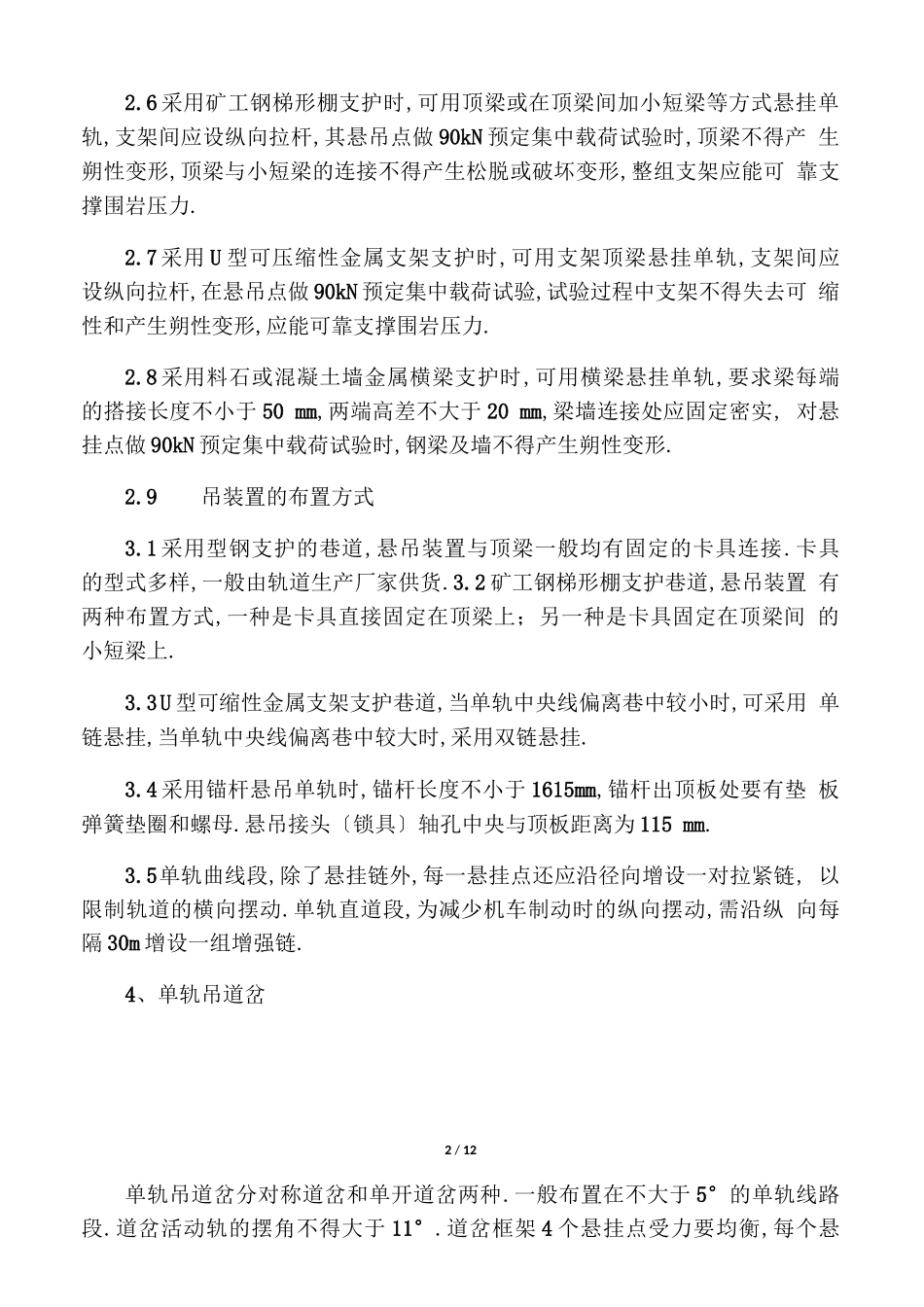

单轨吊安装标准〔一〕、单轨吊轨道安装标准1、单轨1.1 单轨吊轨道主要有直轨、曲轨、连接轨和过度轨四种,吊轨规格及安装 应满足以下要求：1.1.1 使用符合德国工业标准〔DIN20593〕的专用钢轨 I140E,直轨标准长 度 3m,宽度 68mm,高度 155mm,中板厚度 7±0.5mm,允许单根轨道垂直夹角 是 3.5°,水平夹角±1°.弯轨水平曲率半径不得小于 4m,每节弧长不得大于 2m,弧长大于 1.6m 时,应在其中点设一吊耳；垂直弯轨曲率半径不得小于 10m,每节弧长不得大于 3m,弧长大于 1.6m 时,应在其中点增设一吊耳.水 平弯轨及轨道与道岔连接处应用法兰连接.1.1.2 同一线路必须使用同型号单轨,道岔单轨要与线路单轨型号一致,单 轨接头间隙不得大于 3mm,上下和左右允许偏差分别为 2mm 和 1mm,接头摆 角垂直不得大于 7°,水平不得大于 3°2、单轨悬吊装置要求：2.1要求吊挂单轨的各吊挂点间距偏差不得大于 15mm,10 组吊挂点间距的 累计偏差不得大于 30mm.2.2 吊挂紧固件应使用 GB5780 M20x80 螺栓和 GB170 M24 螺母或 10.9 级高 强度 M20X80 螺栓和 M20 螺母.使用前应做不小于 150kN 集中载荷的抽样试 验.2.3吊环可使用 16Mn 钢或机械性能相当的材料,使用前应做不小于 150kN 集中载荷的抽样试验.2.4 吊环链可选用 GB/T12718-91 标准的.18X64 规格的高强度圆环链,使用 前应做不小于 150kN 集中载荷的抽样试验.2.5当采用锚杆悬吊时,每个单轨吊挂点需有双锚杆吊挂,要求单根锚杆锚 固力不得小于 90kN,安装单轨前要对每根锚杆进行预定 54kN 锚固力的集中载1 / 12 荷试验.锚杆的托板必须紧贴巷壁,应用机械或力矩扳手拧紧,锚杆露出长度 不得小于 100 mm,悬吊单轨的两条圆环链夹角应在 30°~ 60°之间.2.6 采用矿工钢梯形棚支护时,可用顶梁或在顶梁间加小短梁等方式悬挂单 轨,支架间应设纵向拉杆,其悬吊点做 90kN 预定集中载荷试验时,顶梁不得产 生朔性变形,顶梁与小短梁的连接不得产生松脱或破坏变形,整组支架应能可 靠支撑围岩压力.2.7 采用 U 型可压缩性金属支架支护时,可用支架顶梁悬挂单轨,支架间应 设纵向拉杆,在悬吊点做 90kN 预定集中载荷试验,试验过程中支架不得失去可 缩性和产生朔性变形,应能可靠支撑围岩压力.2.8 采用料石或混凝土墙金属横梁支护时,可用横梁悬挂单轨,要求梁每端 的搭接长度不小于 50 mm,两端高差不大于 20 mm,梁墙连接处应固定密实, 对悬挂点做 90kN ...
