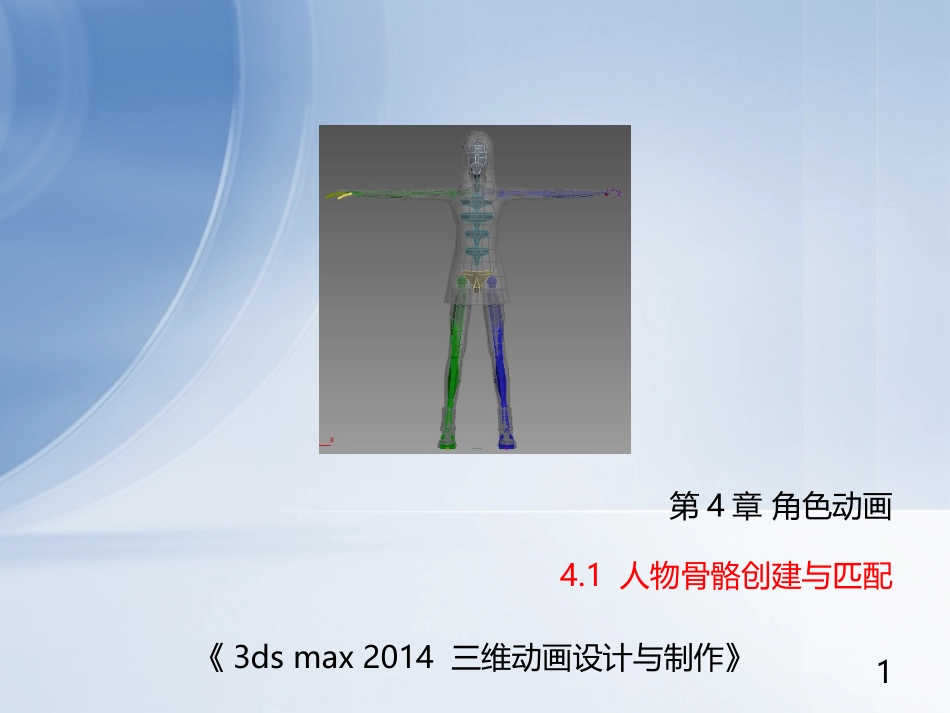

4.1人物骨骼创建与匹配第4章角色动画《3dsmax2014三维动画设计与制作》1根据提供角色人物的模型建立一个适合Biped骨骼,以及通过移动、放置、缩放Biped的各个部分来让骨骼具有角色特征,并正确摆放时让它在模型中很好的匹配。(百度网盘/资源包/第4章角色动画/4.1人物骨骼/人物骨骼.rar)(1)渲染输出两张不同角度的JPEG格式图片文件,长宽为720576,分辨率为150。(2)保存一个3DS项目源文件,将完成的文件命名,并规范保存文件。【设计要求】《3dsmax2014三维动画设计与制作》2步骤1启动3dsmax2014,打开人物蒙皮.max文件,这个文件里有一个名字为“女人”的女子人体的网格模型,检查一下脚趾和手指数量,如图1所示。3《3dsmax2014三维动画设计与制作》步骤2激活前视图并按最大化显示。打开创建面板的“系统”项,单击“Biped”按钮,在模型的双脚之间单击后向上拖动,在视图中就会产生一套骨骼,高度和位置如图2所示。4《3dsmax2014三维动画设计与制作》步骤3建立了第一个Biped后,它会自动命名为Bip01,这是个原始名字。建立的第2个Biped名字就是Bip02,这个名字就像是建立的Biped的后缀,那么现在为其命名一个场景中唯一的名字。将这个新建的Biped命名为“女孩骨骼”。修改方法时注意要在建立Biped的卷展栏中,把“根名称”项中的Bip01选择后改成“女孩骨骼”。如果已经关闭了建立卷展栏,那么也可以在运动面板中更改根名称。运动面板中的根名称是在Biped卷展栏中扩展工具的最下面,一定要注意别改错了。改完后可以选择骨骼试一下,看看所改的女孩骨骼是不是已经成了Biped对象上其他骨骼的名字后缀。如选择头骨,头骨的名字应该是“女孩骨骼head”。5《3dsmax2014三维动画设计与制作》步骤4选择名为女孩的模型,按Alt+X键或者在显示面板中勾选“透明”复选框,让其按半透明显示,这样做是为了在摆放骨骼时便于观察。把模型冻结,冻结时在显示面板中取消“以灰色显示冻结对象”复选框的勾选,这样在对骨骼进行操作时就不会误选模型了。6《3dsmax2014三维动画设计与制作》步骤5选择Biped骨骼的任意一个部分,从运动面板中打开体形模式。在结构卷展栏中设置“颈部链接”值为2,手指值为5,手指链接值为3,脚趾为1,脚趾链接为1。这样就把颈椎节数设为2节;手指数设成了5根,每根有3节骨节;脚趾数为1根,每根有1节骨节。然后观察女孩骨骼的高度是否和模型匹配,如果不是,调节高度值。7《3dsmax2014三维动画设计与制作》步骤6把3dsmax切换到四视图模式,在前视图和左视图把Biped骨骼质心移动到和模型的臀部内部。在移动骨骼时会发现,只有选择了质心才能对整个骨骼进行移动。在“轨迹选择”卷展栏的这3个按钮都能自动选择质心。当选择了质心,沿某一轴向进行移动或者旋转时,相应的按钮也会被自动激活,最终结果如图3所示。8《3dsmax2014三维动画设计与制作》步骤7把两侧的大小腿骨骼全部选定,沿X轴缩放。让Biped的脚和模型的脚对齐。选择时可以利用轨迹选择卷展栏上的对称和相反两个工具。当选择身体一侧的部分时,用对称工具来同时选择身体另外一侧对应的部分,用相反工具时取消原来的选择,重新选择另外一侧对应部分。例如当前选择了左手,用对称工具可以把左右手同时选择,用相反工具则只选择右手,左手的选择取消。提示:Biped系统中,对骨骼进行缩放操作时,用的是局部坐标系统,且不可更改。9《3dsmax2014三维动画设计与制作》步骤8选择所有脊椎,沿X轴缩放,让Biped的肩部进入到模型的肩内部。以同样的方法缩放颈椎,调整头部骨骼的位置。调整完毕的结果如图4所示。10《3dsmax2014三维动画设计与制作》步骤9选择两侧的大腿并进行旋转,让它们进入模型双腿中央。旋转双脚,让脚尖向下倾斜,和穿鞋的脚型适配。旋转脚趾至水平,缩放脚趾让它穿出模型。最后结果如图5所示。11《3dsmax2014三维动画设计与制作》步骤10选中两侧的上臂,旋转至水平,让双臂骷髅也进入到模型双臂内部。观察双臂的长短和关节位置。先选中双侧上臂,缩短,让肘关节和模型匹配,再拉长小臂,匹配腕关节。选中双手向下旋转,再缩短手掌。将锁骨选定向后稍许旋转。最后结果如图6所示。12《3dsmax2...
