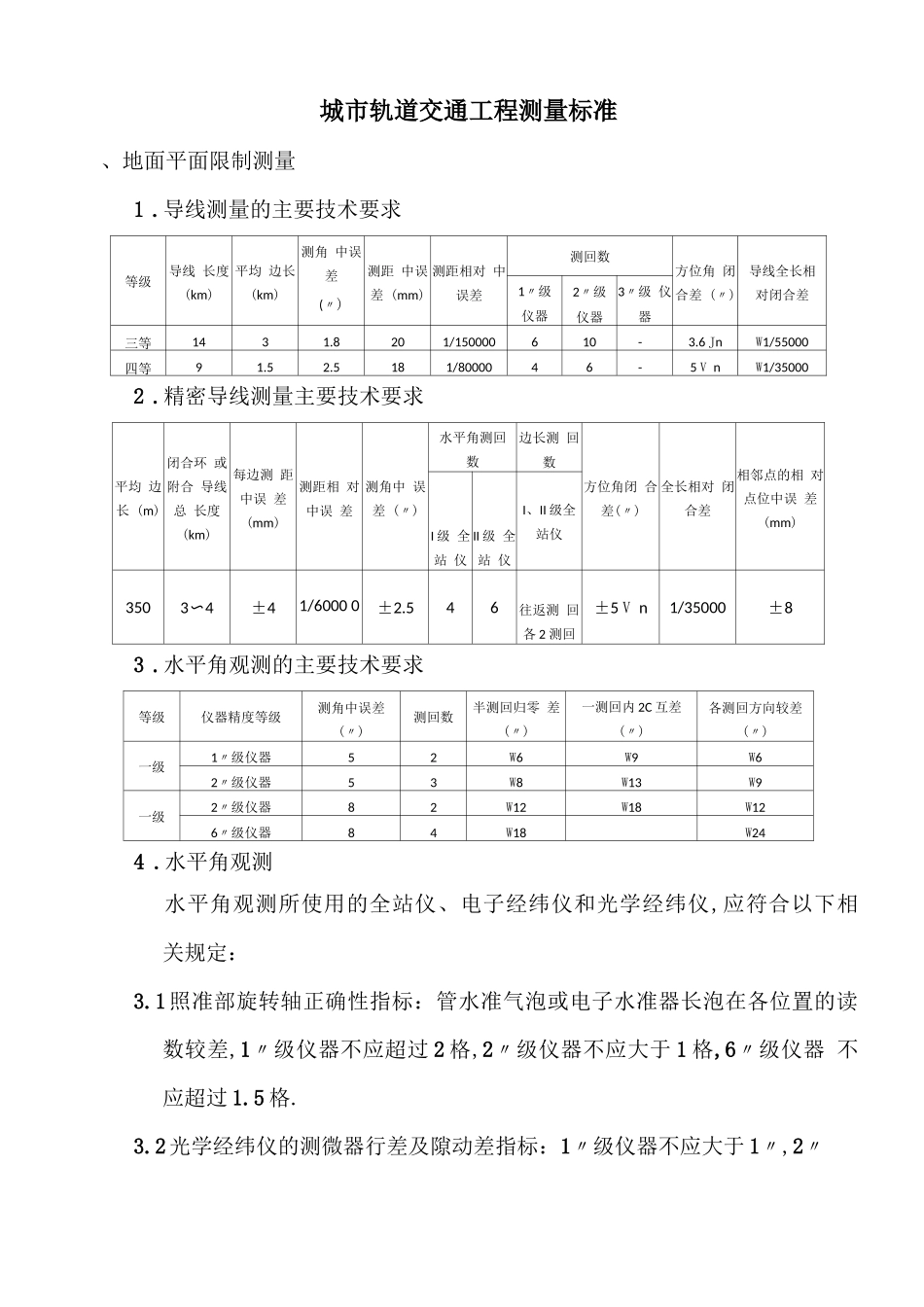

城市轨道交通工程测量标准、地面平面限制测量1 .导线测量的主要技术要求等级导线 长度 (km)平均 边长 (km)测角 中误差(〃)测距 中误差 (mm)测距相对 中误差测回数方位角 闭合差 (〃)导线全长相 对闭合差1〃级 仪器2〃级 仪器3〃级 仪器三等1431.8201/150000610-3.6 JnW1/55000四等91.52.5181/8000046-5 V nW1/350002 .精密导线测量主要技术要求平均 边长 (m)闭合环 或附合 导线总 长度 (km)每边测 距中误 差 (mm)测距相 对中误 差测角中 误差 (〃)水平角测回 数边长测 回数方位角闭 合差(〃)全长相对 闭合差相邻点的相 对点位中误 差(mm)I 级 全 站 仪II 级 全 站 仪I、II 级全站仪3503〜4±41/6000 0±2.546往返测 回各 2 测回±5 V n1/35000±83 .水平角观测的主要技术要求等级仪器精度等级测角中误差 (〃)测回数半测回归零 差(〃)一测回内 2C 互差 (〃)各测回方向较差 (〃)一级1〃级仪器52W6W9W62〃级仪器53W8W13W9一级2〃级仪器82W12W18W126〃级仪器84W18W244 .水平角观测水平角观测所使用的全站仪、电子经纬仪和光学经纬仪,应符合以下相 关规定：3.1 照准部旋转轴正确性指标：管水准气泡或电子水准器长泡在各位置的读 数较差,1〃级仪器不应超过 2 格,2〃级仪器不应大于 1 格,6〃级仪器 不应超过 1.5 格.3.2光学经纬仪的测微器行差及隙动差指标：1〃级仪器不应大于 1〃,2〃级仪器不应大于 2〃.3.3水平轴不垂直于垂直轴之差指标：1〃级仪器不应超过 10〃,2〃级仪 器不应超过 15 〃,6〃级仪器不应超过 20 〃.3.4仪器的基座在照准部旋转时的位移指标：1〃级仪器不应超过 0.3〃,2〃 级仪器不应超过 1〃,6〃级仪器不超过 1.5 〃.3.5光学对中器的视轴与竖直的重合度不应大于 1mm.4.水平角方向观测法的技术要求等级仪器精度等级光学测微器两次 重合读数之差〔〃〕半测回归零值〔〃〕一测回内 2C 互差〔〃〕同一方向值各测回 较差〔〃〕四等1〃级仪器1696及以下2〃级仪器38139一级2〃级仪器121812及以下6〃级仪器1824二、地面高程限制测量水准测量的主要技术要求等级每千米高差 全中误差 〔mm〕路线长度〔km〕水准仪 型号水准尺观测次数往返较差、附和或环线闭合 差与点联测附和或环线平地〔mm〕山地〔mm〕二等2DS1因瓦往返各一次往返各一次4 JL三等6W50DS1因瓦往返各一次往一次12 JL4 JLDS3双面往返各一次四等10W16DS3双面往返各一次往一次20 JL6...
